Sažetak
Zaštita od uzemljenja električnih krugova, opreme i električnih nesreća izazvanih požarom uzrokovanih strujama zemljospoja sve više postaju svakodnevna potreba. Za glavne čvorove koji troše energiju na korisničkoj strani, relej zaostale struje je dizajniran i instaliran za praćenje stanja zaostale struje svakog kruga koji koristi energiju u stvarnom vremenu. Praćenjem potrošnje energije u realnom vremenu i povezanim parametrima snage poboljšavaju se sigurnost, pouzdanost i efikasnost održavanja potrošnje energije, smanjuju se troškovi rada na održavanju i ostvaruje se nadzor bez nadzora preostale struje. Putem praćenja potrošnje energije u realnom vremenu, prikupljanja podataka i alarma, nadzire se zaostala struja u sistemu distribucije energije, a osigurava se i zaštita od uzemljenja električnog kruga korisnika' radi sprječavanja požara i nesreća nesreće od ličnog strujnog udara uzrokovane zaostalom strujom. Evo kratkog uvoda u primjenu releja zaostale struje ASJ naše kompanije' u projektu kuće s vodenom terasom oko otoka Maldivi.
Pregled

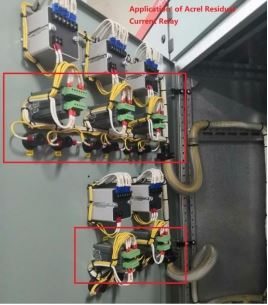

Vodene gradske kuće oko otoka na Maldivima uglavnom se koriste za prijem turista iz cijelog svijeta. Frekvencija na mjestu primjene je 50 Hz, a napon je 220V TT ili TN distributivnih vodova sistema. Kupac se nada da će nadzirati zaostalu struju linije ugradnjom releja zaostale struje u razvodni ormar vodene kuće i nada se da se može prikazati omjer vrijednosti zaostale struje koja se nadzire u stvarnom vremenu i zadane vrijednosti preostale struje na ploči zaslona, kada omjer dosegne 80%, relej preostale struje može odmah alarmirati. Acrel ASJ10-LD1A surađuje s transformatorom zaostale struje. Uspješno su riješene potrebe praćenja zaostale struje korisnika na licu mjesta'
Relej preostale struje serije ASJ
Releji za trenutno djelovanje serije ASJ mogu se kombinirati s niskonaponskim izvorima napajanja ili niskonaponskim kontaktorom kako bi se formirala kombinirana strujna zaštita napajanja, uglavnom se koristi za AC 50Hz, napon i ispod TT400V uređaja i cjevovode TN sistema, osim zaštite od zemljospoja za električne krugove radi sprječavanja kvarova na uzemljenju Uobičajena oštećenja opreme i električni kvarovi uzrokovani time također mogu spriječiti opasnost od osobnog strujnog udara i pružiti zaštitu od direktnog kontakta.
Proizvod ispunjava zahtjeve GB/T 22387-2016&"; Relej struje katalizatora &".
Releji sanitarne struje serije ASJ integriraju linijske prenaponske i podnaponske zaštite i automatske dodatne funkcije za normalni napon. Proizvod je male veličine, visoke preciznosti, fleksibilne strukture i jednostavan za instalaciju. To je sigurnosni zaštitni uređaj u području civilne gradnje.

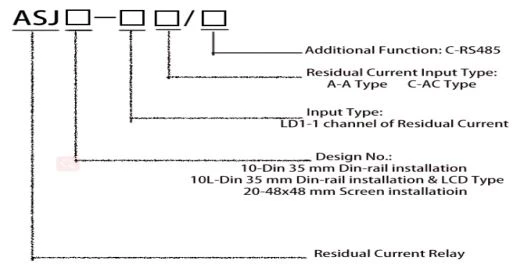

Opis modela
Tehničke karakteristike
tehnički parametar | indeks | |||
Tip AC | Tip A | |||
ulaz | Nazivna zaostala struja djelovanja I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) bilješka 3 | |
Vrijeme ograničenja za vrijeme vožnje △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (s) bilješka 4 | ||
Nazivna zaostala struja bez djelovanja I △ br | 50%I△n | 50%I△n | ||
karakteristike performansi | jednostavna sinusoidna izmjenična struja | jednostavna sinusoidna izmjenična struja i pulsirajuća istosmjerna struja | ||
frekvencije | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
greška radnje | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
izlaz | izlazni način | jedno je normalno zatvaranje, a drugo je za transformaciju | jedan je normalno zatvaranje ili otvaranje, a drugi je za transformaciju | |
kontaktni kapacitet | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
reset mode | onaj na licu mjesta i onaj na daljinu, | onaj na licu mjesta, međugradski i automatski | ||
napajanje | raspon napona | AC110V 、 AC220V （dopuštena greška ± 10%） | AC110V, AC220V, DC85-270V （Dopuštena greška ± 10%） | |
rasipanje snage | ≤5W | |||
napon snage frekvencije napajanja | Efektivna vrijednost izmjenične struje između izvora napajanja, ulaza i izlaza: 2kV/1min | |||
pri normalnom radu | temperaturu | radna temperatura: -20 ℃ ~ +55 ℃ temperatura skladištenja: -30 ℃ ~ +70 ℃ | ||
vlažnost | ≤95%RH, sa kondenzacijom vlage i korozivnim gasom | |||
nadmorske visine | ≤2000m | |||
klase zagađenja | Ocena tri | |||
kategoriju ugradnje | Upišite Ⅲ | |||
Napomena 3: nazivna struja zaostalog djelovanja ASJ10L-LD1A IN je 10mA-30A koja se može kontinuirano podešavati;
Napomena 4: Ograničenje ASJ10L-LD1A za vrijeme vožnje Vrijeme N je 0-10S kontinuirano podesivo.

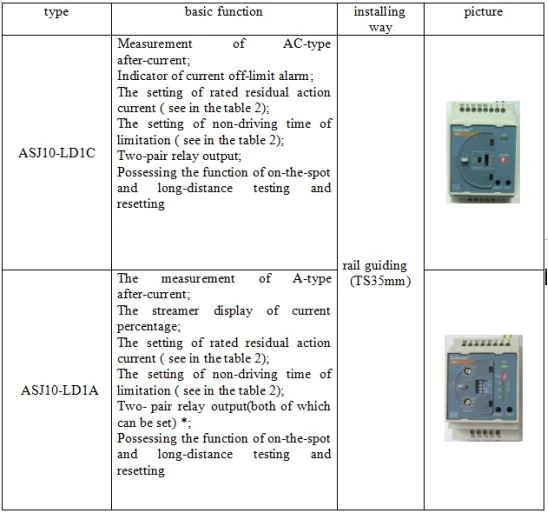

Vrste proizvoda
Napomena 1: Funkcija postavljanja releja znači da sami možete postaviti inicijalizaciju i izlaz releja, na što se aktivira točkićem na ploči; poseban vodič za podešavanje možete pronaći u tablici 5.

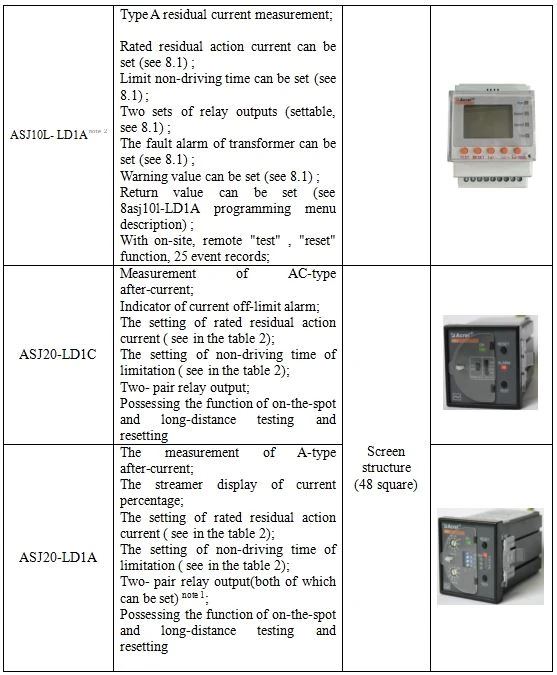

Napomena 2: DODATNA FUNKCIJA C: RTU komunikacija RS485, model ASJ10L-LD1A/C

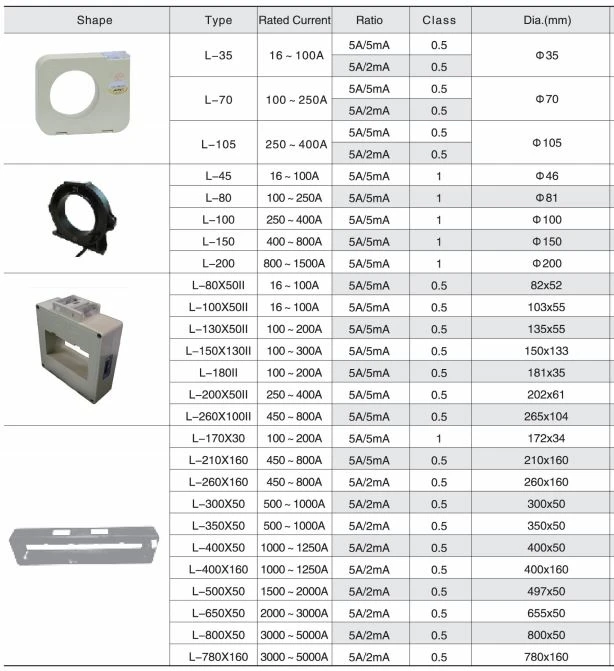

Odabir transformatora zaostale struje
Instalacija
Sažetak
Relej zaostale struje serije ASJ ima vrlo visok omjer performansi i cijene. Kao napredni inteligentni i digitalni instrument za nadzor zaostale struje, relej zaostale struje široko se koristi u dolaznoj liniji ili jednofaznom ili trofaznom pod-kutiji za domaćinstvo u civilnim zgradama. Električna oprema u dalekovodu.
