Acrel pruža rješenja za zimske olimpijske igre u Pekingu

1.Pregled

Zimske olimpijske igre u Pekingu bit će veliko otvorene 4. februara 2022. Ovo je veliki značajni događaj na važnom historijskom èonu u mojoj zemlji. To je važna prilika da se pokaže imidž zemlje, razvije zemlja i nadahne nacionalni duh. Kako se veliki događaj približava, kao važan osnovni uslov za domaćinstvo Olimpijskih igara, izgradnja mjesta za Zimske olimpijske igre u Pekingu uvijek je privlačila mnogo pažnje, a stabilno i pouzdano funkcionisanje sistema napajanja i distribucije mjesta je glavni prioritet.

Vanjska okolina nalazišta je relativno oštre, a temperatura je niska do minus 20 °C. Kako bi se osiguralo pouzdano napajanje, svaki štab provodi testove sposobnosti podrške napajanju prema dužnostima snabdevanja strujnim napajanjem, te testira zadatke snabdevanja strujama, glavnog napajanja i samoobezbijeđenog hitnog snabdevanja svakim mjestom. Stanje opskrbe, rad važnih tereta, akcija zaštite releja, plan odgovora na hitne slučajeve, rezervni dijelovi, logistička podrška itd. Acrel Electric pruža rješenja za inteligentno praćenje kutija za distribuciju i regulaciju okoliša u kutijama za Zimske olimpijske igre, te provodi online upravljanje napajanjem i opremom za zaštitu od napajanja kao što su kutije za grane kablova, ATS power boxovi i UPS power box-i. Rubni komutatorski pristupnik prikuplja električne podatke, temperaturu i vlažnost, kondenzaciju, temperaturu kontakta i druge podatke unutar unutrašnjih i vanjskih ormara za distribuciju energije i automatski ih podešava da postignu dobre uslove rada, realizujući inteligentno praćenje od UPS-a do niskonaponskog prekidača na kraju mesta za Zimske olimpijske igre , kako bi se na vrijeme pružila hitna podrška i poboljšala pouzdanost napajanja.

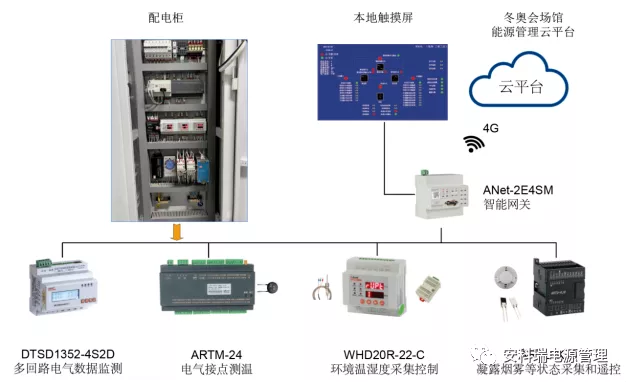

2.Struktura sistema

Sistem se može podijeliti na tri sloja: sloj terenskog uređaja, mrežni komunikacijski sloj i sloj upravljanja platformom.

Sloj terenskog uređaja: uključujući DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C,WHD20R-22-C, ARTU-KJ8 i druga oprema za nabavku signala, koja se koristi za prikupljanje električne energije u zatvorenim i vanjskim kutijama za distribuciju Parametri, temperatura električnog kontakta, temperatura okoline i vlažnost zraka u kutiji, kondenzacija, dim i drugi podaci, a mogu se automatski kontrolirati ugrađenom logikom inteligentnog prolaza ANet-2E4SM za podešavanje temperature i vlažnosti kako bi se održala ugrađena logika inteligentnog prolaza ANet-2E4SM. dobro operativno okruženje unutar kutije za distribuciju.

Mrežni komunikacijski sloj: uključujući ANet-2E4SM inteligentni pristupnik. Mrežni prolaz aktivno prikuplja podatke opreme sloja uređaja polja, te može izvršiti konverzaciju protokola, pohranu podataka i upload podataka na lokalni ekran osjetljiv na dodir i označeni serverski port putem 4G mreže. Oprema za kontrolu temperature i vlaћnosti.

Upravljanje platformama: velika platforma za upravljanje energijom na Zimskim olimpijskim igrama.

3.Rješenje

Sajt uglavnom nadgleda i kontroliše tri vrste distribucionih kutija, uključujući kutije sa kablovskim granama, ATS kutije za automatsko napajanje i UPS kutije za napajanje, kako bi se osigurao stabilan i normalan rad distribucionih kutija u teškim hladnim okruženjima. Postoji više od 500 distribucionih kutija ove tri vrste uključenih u daljinsko praćenje, a rješenja za različite distribucione kutije su također malo drugačija.

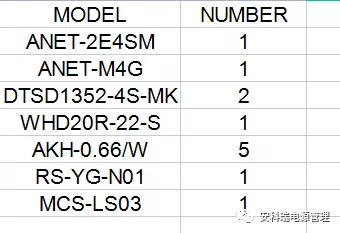

3.1Konfiguriši inventar uređaja

3.2Implement funkcija

Pratite električne parametre kruga grane. Kada je temperatura u kutiji preniska, pritisni alarmni signal i pokreni grijanje. Kablovski konektor preko temperaturnog alarma.

Kondensacija otkrivena za početak grijanja i ventilacije dimni alarm Socket napajanje statusa napajanja detekcije. Usvojite IEC60870-5-104 protokol za upload na Zimsku Olimpijsku platformu za upravljanje energijom putem APN usmjerene mreže.

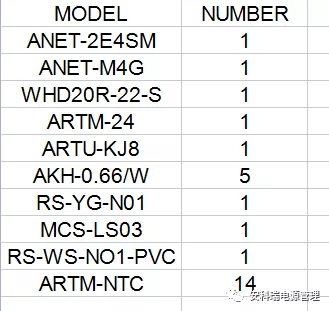

3.3Konfiguriši inventar uređaja

3.4Implement funkcija

Kada je temperatura u kutiji preniska, gurnite alarmni signal i pokrenite prikupljanje temperature kablovskog konektora, preko temperaturnog alarma. Detektira se kondenzni alarm i aktivira se ventilacija grijanja Dim i temperatura i vlažnost zraka. Usvoji protokol IEC60870-5-104 za upload na zimsku olimpijsku platformu za upravljanje energijom putem APN usmjerne mreže

3.5Konfiguriši inventar uređaja

3.6Implement funkcija

Kada je temperatura u kutiji preniska, gurnite alarmni signal i pokrenite grijanje Unutrašnje preko temperaturnog alarma Kondenzaciono grijanje Baterijsko pakiranje abnormalni alarm Inverter kvar alarm. Usvoji protokol IEC60870-5-104 za upload na zimsku olimpijsku platformu za upravljanje energijom putem APN usmjerne mreže

4. Održavanje na lokaciji

Otvaranje Zimskih olimpijskih igara je neizbjeћno. Kako bi osigurao normalan rad sistema distribucije struje na lokaciji, Acrel je organizovao da inženjeri održe na lokaciji i obezbede tehničku podršku za pobedu u teškoj bitci zaštite od struje za Zimske olimpijske igre u Pekingu 2022. godine.

Acrel je dugo godina duboko uključen u inteligentnu distribuciju energije, a trenutno se više od 14.000 rješenja vodi po cijeloj zemlji. Kompanija je nakupila dosta iskustva od terminalnih senzora, rubnih pristupnika za raèunanje na platforme oblaka, i pruža podršku podacima i rješenja za slabe veze u sistemima distribucije energije u raznim sredinama kako bi se poboljšala pouzdanost napajanja. Akrel će ovaj put pomoći u praktičnim akcijama. Zimske olimpijske igre su bile potpuni uspjeh.
