Asažetak
Posljednjih godina, brzim razvojem podatkovnih centara, problem potrošnje energije podatkovnih centara postaje sve izraženiji. Upravljanje energijom i projektiranje napajanja i distribucije podatkovnih centara postala su vruća pitanja. Razumna i pouzdana rješenja sistema za distribuciju električne energije u podatkovnom centru, razuman su način za poboljšanje energetske efikasnosti podatkovnog centra i smanjenje potrošnje energije opreme. U kombinaciji sa relevantnim tehničkim specifikacijama, analizirane su prednosti i nedostaci starih i novih šema distribucije električne energije data centra i data je referenca za projektovanje nove modularne računarske sobe.
Ključne riječi: data centar; terminalna distribucija električne energije; ormar za glavu stuba
1. Bpodloga

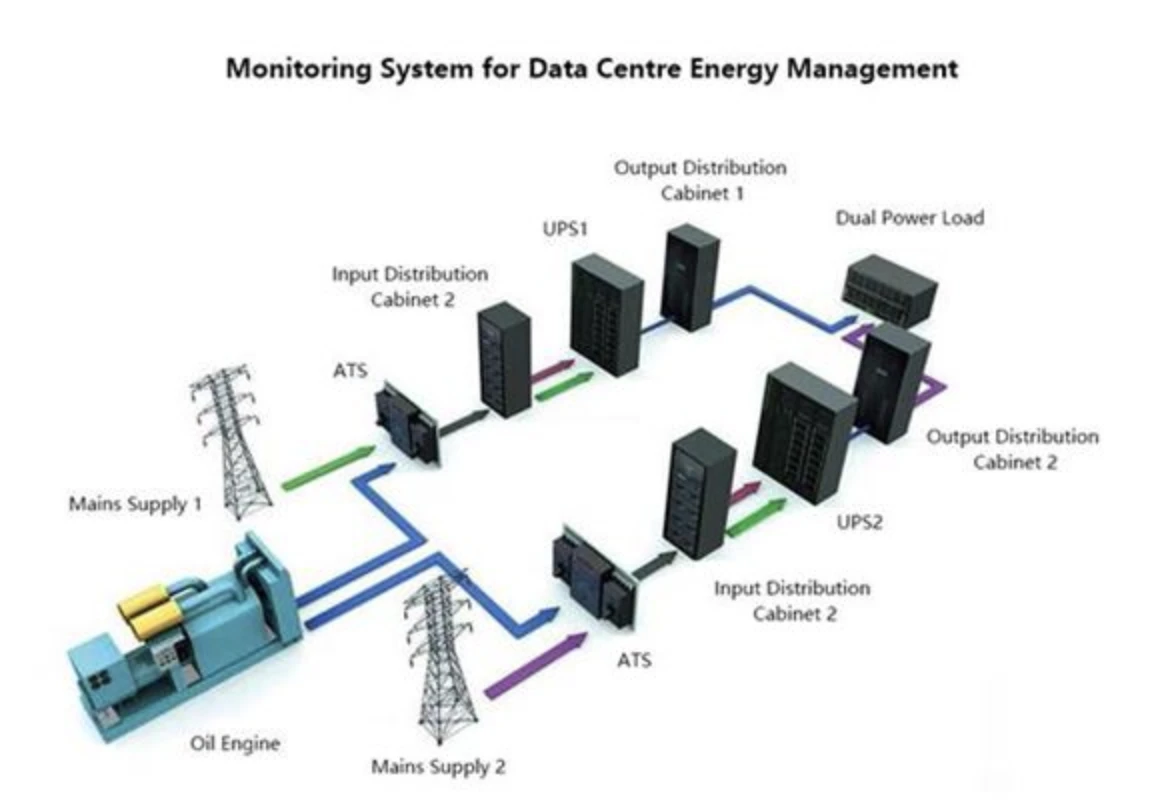

Sa razvojem nauke i tehnologije, broj, obim i gustina snage data centara nastavljaju da se povećavaju, a nivo izgradnje nastavlja da se poboljšava. Sistem distribucije električne energije je najvažniji dio data centra. Prekidi struje ili nekvalitetno napajanje mogu uzrokovati prekid rada servera. uzrokovati gubitke. Kako optimizirati dizajn kako bi se poboljšala sigurnost i pouzdanost napajanja data centra kako bi se osigurao nesmetan i stabilan rad elektronskog informacionog sistema postalo je važno pitanje za dizajnere data centara. U poređenju sa tradicionalnom šemom napajanja i distribucije, da li postoji sigurna, ekonomična i stabilnija šema napajanja je problem do kojeg se dizajneri brinu.
2. Šema distribucije struje na kraju prostorije za podatke
Pregled projekta
Ukupna građevinska površina data centra je 1906,24 kvadrata, od čega je ukupna građevinska površina data centra 210,6 kvadratnih metara, uključujući 1F data sobu i 1F komunikacionu sobu. Funkcionalni prostor obuhvata glavnu mašinsku prostoriju (kompjuterska prostorija, prostorija za komunikaciju), prostor upravljanja (kancelarija, prostorija za internet opremu itd.) i pomoćne prostorije.

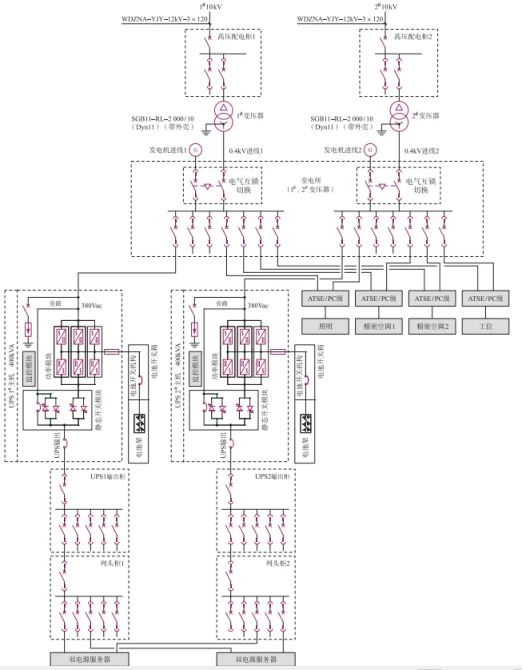

Tradicionalna shema distribucije električne energije jedan
10kV visokonaponsko napajanje se crpi iz dvije različite trafostanice, a visokonaponski i niskonaponski nisu povezani. Treće napajanje se crpi iz dizel generatora energetskog centra. Glavno rezervno napajanje i napajanje generatora se preklapaju na izlazu transformatora kako bi se osigurala potrošnja energije data centra. Oprema pouzdano koristi električnu energiju. S obzirom da je kapacitet jednog generatora daleko manji od 2500kW, a broj generatora nije dostigao veći od 10, odabire se niskonaponski generatorski set od 0,4kV. Neutralna tačka generatorskog sklopa 0,4kV mora biti direktno uzemljena, a provodnici povezani između zvjezdanih tačaka generatora moraju biti izolovani. Ukupno 2 seta UPS sistema od 400kVA su postavljeni u data centru da formiraju 2N sistem otporan na greške. Ormari sa dva kola i duplim izlazom mogu da napajaju elektronsku informacijsku opremu i utičnice za radne stanice u data centru. Baterija UPS sistema može da obezbedi neprekidno napajanje tokom 15 minuta za sva opterećenja ① stepena. Opterećenje jednog servera data centra smatra se 3kW, a maksimalno opterećenje ne prelazi 4kW. Kako bi se izbjeglo da kvar UPS-a u podatkovnom centru tokom procesa prebacivanja napajanja utiče na normalan rad važnog opterećenja, prekidač ATS mrežnog i dizel generatora treba biti četverostepeni prekidač sa preklapanjem na nivou PC-a i neutralne linije. prebacivanje.

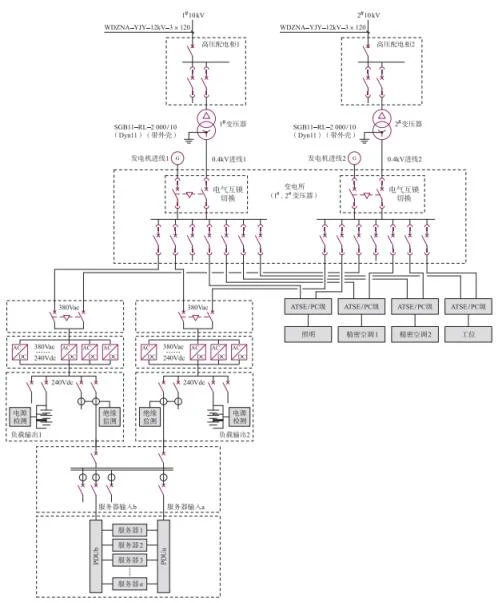

Nova šema napajanja i distribucije 2
Uz tehnološku inovaciju i zagovaranje koncepta uštede zelene energije, međunarodna TGG organizacija je predložila PUE, mjeru energetske efikasnosti data centara. PUE je omjer sve energije koju troši podatkovni centar i energije koju koriste IT opterećenja, i inverzan je DCIE. PUE=potrošnja energije sve opreme u data centru / potrošnja energije IT opreme, PUE je omjer, mjerilo je 2, što je bliže 1, to je bolji nivo energetske efikasnosti, veći je zeleni stepen data centar.
Kroz veliku količinu analize podataka dolazi se do zaključka da visokonaponski jednosmjerni (HVDC) sistem napajanja i distribucije, AC-DC integrirani sistem napajanja i distribucije i UPS plus HVDC imaju veću radnu efikasnost, što može poboljšati indeks uštede energije data centra.
3. Poređenje novih i starih rješenja sistema napajanja i distribucije
Izlaz UPS sistema napajanja je frekvencija napajanja, a gubitak filtera je veliki, a HVDC je visokofrekventno filtriranje i zauzima manju površinu. Baterija UPS-a je na ulaznom kraju. Ako sam UPS pokvari, opterećenje će i dalje izgubiti napajanje; dok je baterija HVDC na izlaznom kraju. Čak i ako sam HVDC pokvari, baterija i dalje može napajati opterećenje kako bi se osiguralo neprekidno napajanje. UPS sistem napajanja ima više međuveza od HVDC sistema napajanja. HVDC baterija je direktno povezana sa sabirnicom, eliminišući potrebu za inverterskom vezom, a svaka višeslojna međuveza će smanjiti efikasnost konverzije, što rezultira povećanom potrošnjom energije.
4. Acrel's rješenja za HVDC rješenja
Acrel AMC16Z serija DC uređaja za praćenje distribucije energije je mjerni uređaj posebno dizajniran za upravljanje napajanjem servera u podatkovnim centrima. Uređaj je kompaktnog dizajna i može pratiti sve električne parametre, ulazne i izlazne sklopke i status gromobrana A plus B dvije dolazne i 192 odlazne linije u realnom vremenu. Pragovi alarma svih mjernih kanala mogu se postaviti nezavisno. Ograničeni događaj odmah pokreće sistemski zvučni i svjetlosni alarm i može biti opremljen modulom za detekciju izolacije, koji može otkriti status izolacije sabirnice i strujnog kruga DC sistema za online praćenje i upravljanje u realnom vremenu i postići visok stepen integracije petlje za praćenje u volumen tradicionalnog instrumenta.

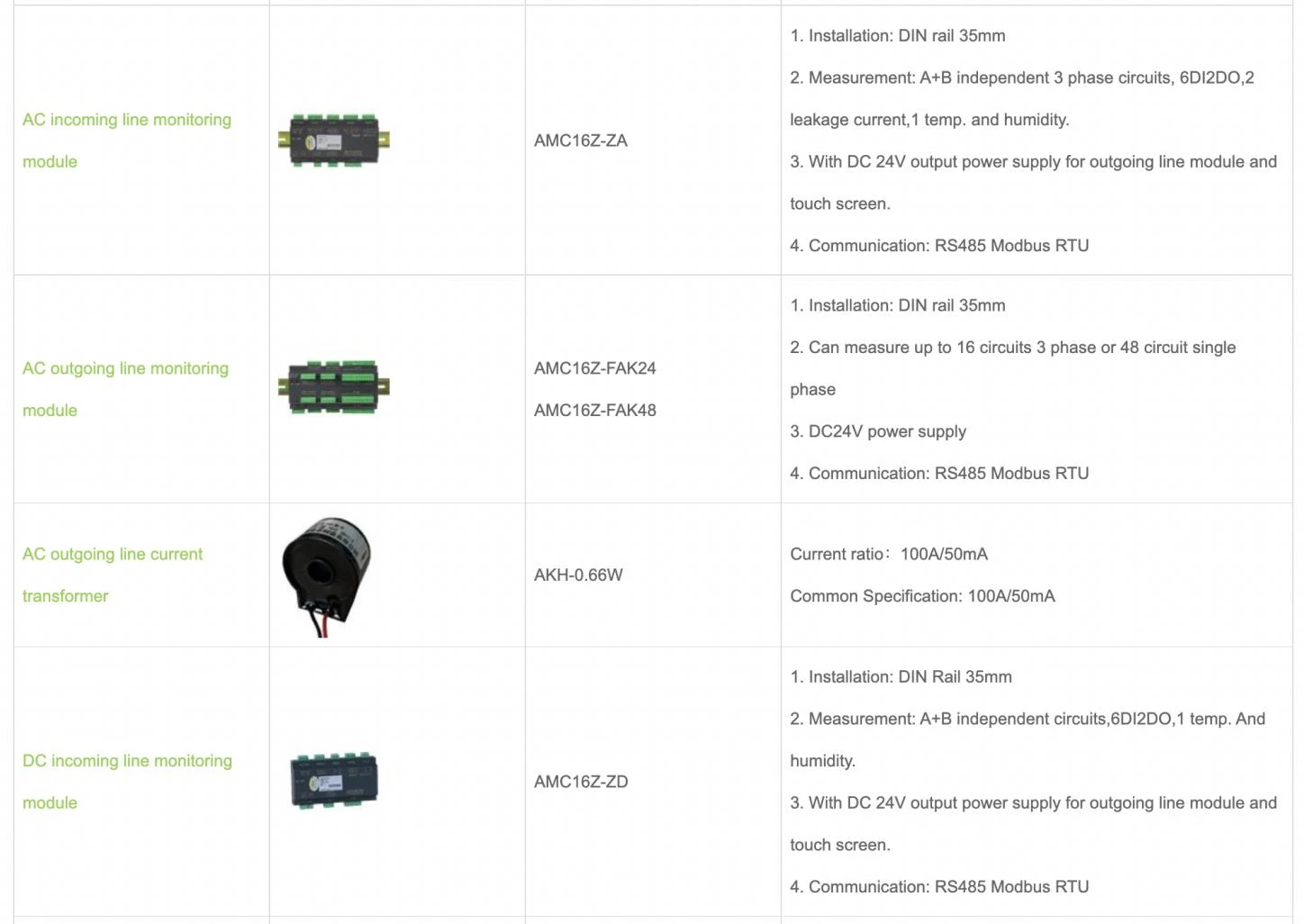

Proizvod Module

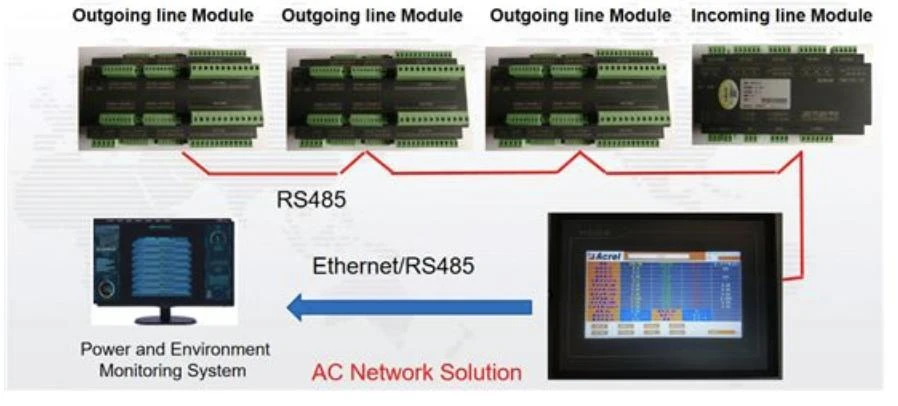

Dijagram mreže sistema
5. Conclusion
Acrel je dugo vremena provodio sveobuhvatnu analizu internog i eksternog okruženja industrije podatkovnih centara, vršio analizu vrućih tačaka u industriji o nacionalnim politikama i budućim razvojnim trendovima industrije, predviđao budući smjer razvoja industrije i poboljšao različite aplikativnih rješenja u vlastitoj industriji. Potrebe kupaca, kako bi se zadovoljile potrebe aplikacija različitih kupaca.
Za detalje o rješenju, provjerite link ispod:
https://www.acrel-global.com/info/precision-distribution-monitoring-solution-fo-62122046.html
