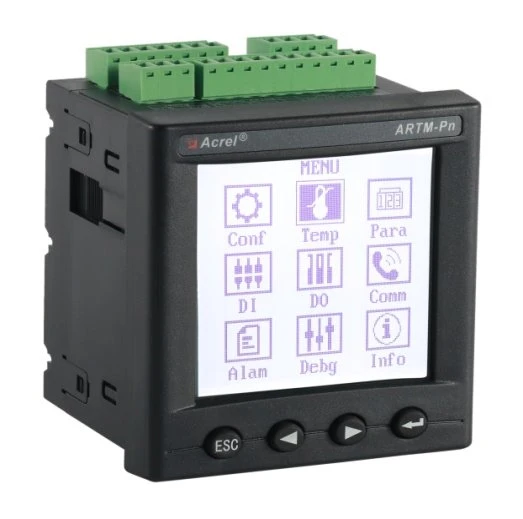

Višekanalni monitor temperature

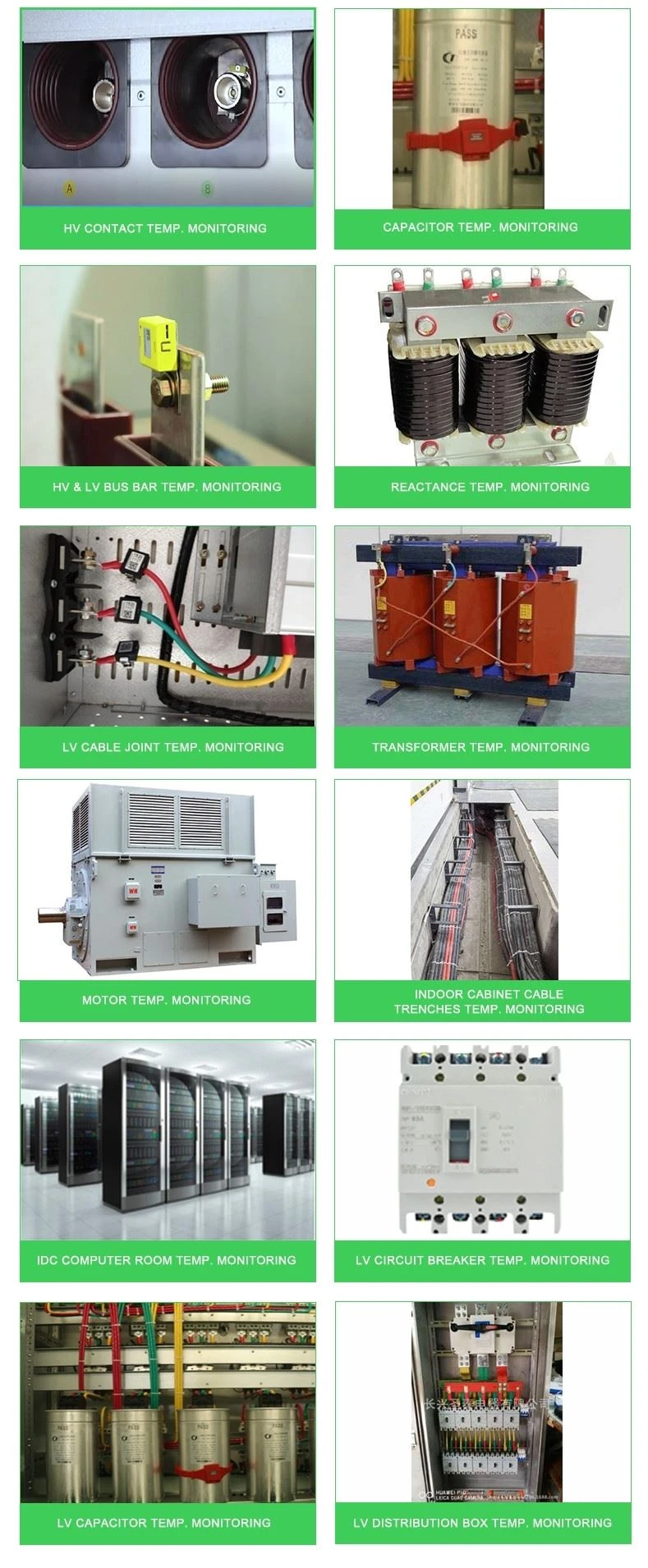

ARTM-Pn bežična oprema za mjerenje temperature razvijena je u skladu sa Specifikacijom za bežičnu opremu za mjerenje temperature, NB/T 42086-2016. Pogodan je za unutarnju rasklopnu opremu 3-35kV, uključujući ugrađenu rasklopnu opremu, razvodnu opremu za ručna kolica, fiksnu razvodnu opremu i rasklopnu opremu s petljom.

Pogodan je i za 0,4kV niskonaponsku rasklopnu opremu kao što su fiksni razvodni uređaji i razvodni uređaji s ladicama. Bežični temperaturni senzori se mogu instalirati na bilo kojoj tački grijanja u rasklopnoj jedinici, uređaj koristi tehnologiju bežičnog prijenosa podataka za prijenos praćenih temperaturnih podataka u realnom vremenu i prikazuje te podatke na ARTM-Pn lokalno. Osim toga, može se umrežiti preko RS485 porta za daljinski inteligentni nadzor.

Predmeti		Karakteristike
Senzor		ATE100, ATE200, ATE300B, ATE300, ATE400
Nazivni ulaz	Način ožičenja	3P3L ili 3P4L
	voltaža	100V
	Current	5A
	Frekvencija	50Hz
Ocena tačnosti	Struja、Napon	0,5 klasa
	Aktivna snaga	0,5 klasa
	Reaktivna snaga	0,5 klasa
	Energija	0,5 klasa
Izvor napajanja		AC85~265V, DC100~300V
Potrošnja energije		8W
Komunikacija	Protokol	Modbus-RTU
	Brzina prijenosa (bps)	2400、4800、9600、19200
Životna sredina	Temperatura	-10℃~55℃
	Vlažnost	≤95%
	Atmosferski pritisak	86kPa~106kPa
MTBF		≥50000 h

	ATE400 bežični temperaturni senzor Bežično mjerenje temperature; Mjerenje 240 bodova; 1 RS485 serijska komunikacija, Modbus-RTU; 2 alarmna releja; Napajanje se prilagođava sa AC/DC 220V, AC/DC110V Din Rail instalacija
ATE200 bežični temperaturni senzor Bežično mjerenje temperature; Mjerenje 60 bodova; 1 RS485 serijska komunikacija, Modbus-RTU; Napajanje se prilagođava sa DC24V.

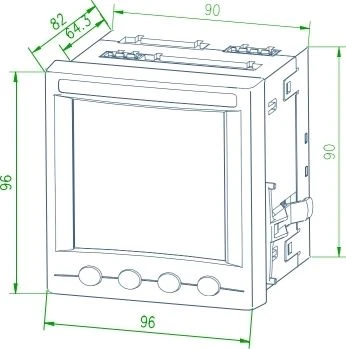

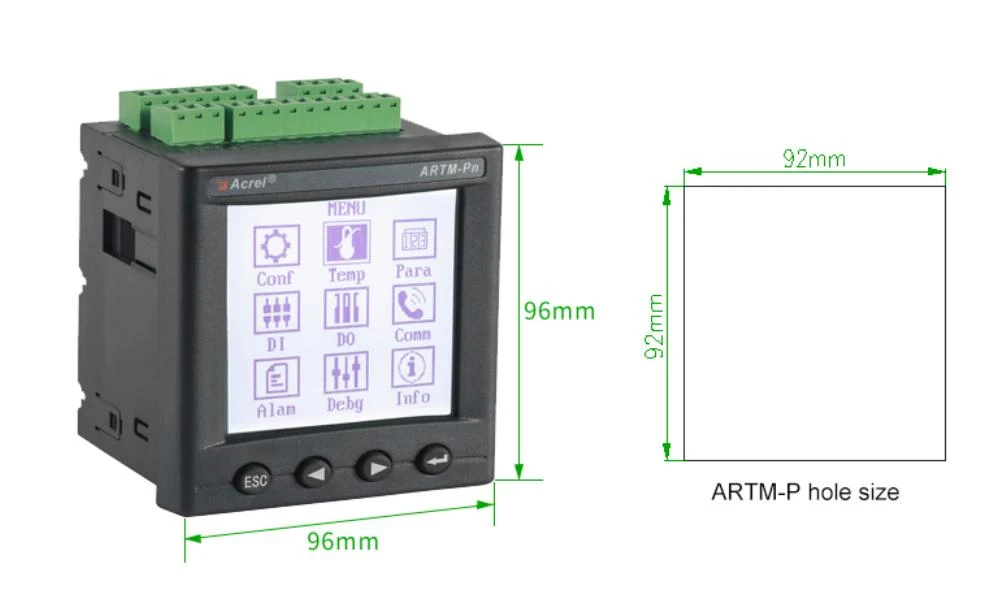

96*96*39 mm (D*Š*V)

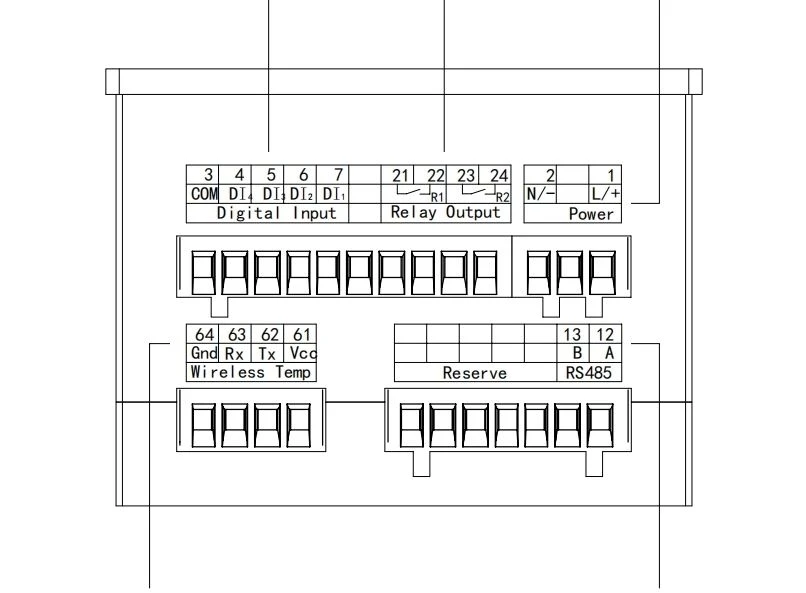

4-smjerni digitalni ulaz 2-smjerni relejni izlaz Radno napajanje

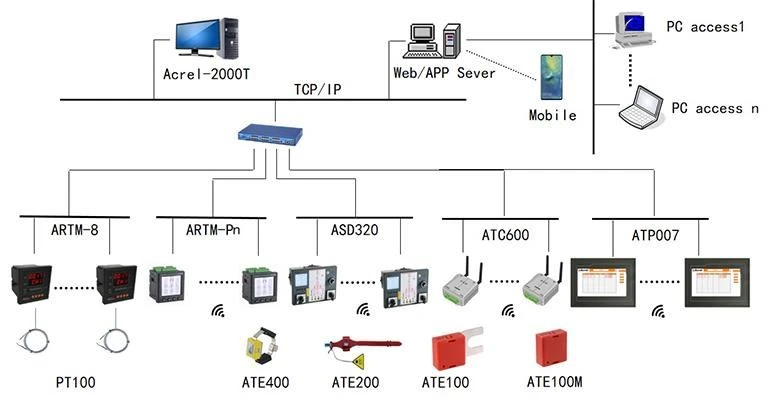

Bežično mjerenje temperature RS485 komunikacija Tipično rješenje

1)

2)

3)

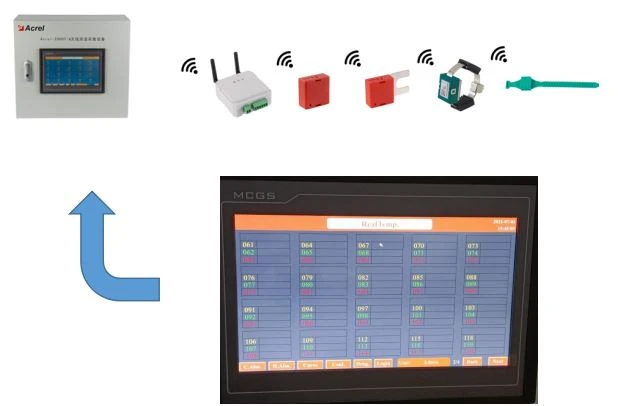

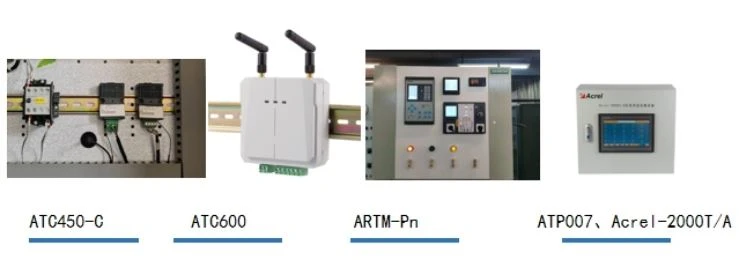

Uređaj za mjerenje temperature s električnim kontaktom serije ARTM sastoji se od bežičnog senzora za mjerenje temperature i terminala za prijem/prikaz. Svi podaci o temperaturi mogu se učitati u bežični sistem za mjerenje temperature kako bi se ostvario sveobuhvatan nadzor električnih kontakata u procesu transformacije i distribucije.

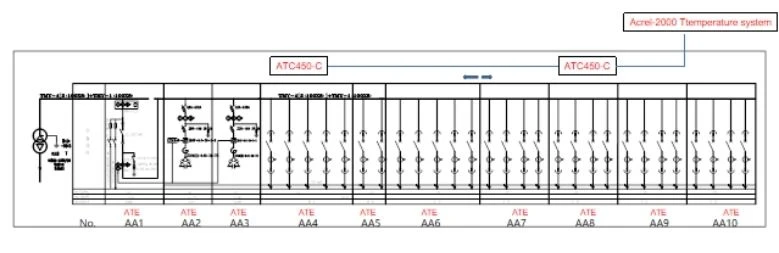

Niskonaponski glavni dolazni ormarić je opremljen sa 6 točaka; ormarić kondenzatora je opremljen sa 3 točke; izlazni orman je opremljen sa 3 tačke za svaki krug.
