opis proizvoda

Nazivni radni napon AC 0.66kV

Nazivna frekvencija 50-60Hz

Temperatura ambijentalnog zraka -30 stepen -70 stepen

Visina iznad nivoa mora Manja ili jednaka 3000m

Izdržljivi napon frekvencije napajanja 3000v/1min 50Hz

Korišteno na mjestu bez direktne kiše i snijega, bez ozbiljnog zagađenja i akutnog šoka

Strujni transformatori sa razdvojenim jezgrom mogu se lako instalirati na postojeći energetski sistem bez odspajanja izmjerenog primarnog vodiča. Korisnici će imati koristi od smanjenog intenziteta rada, sniženih operativnih troškova i poboljšane radne efikasnosti korišćenjem sistema visoke mobilnosti ili ograničenog prostora ili neprekidnog napajanja.

Parametar

Model	trenutni obrok (A)	Preciznost	Nazivno opterećenje (VA)	Maksimalni prečnik kabla (mm)
AKH{0}}.66/K-φ10	5 A/1.25mA	0.5	10	φ10
	(10-20) A/5mA
	(40-60) A/20mA
AKH{0}}.66/K-φ16	(20-50) A/10mA	0.5	10	φ16
	(40-100) A/20mA
	100 A/40mA
AKH{0}}.66/K-φ24	(60-200) A/20mA	0.5	10	φ24
	(100-250) A/40mA
	400A{1}}mA
AKH{0}}.66/K-φ36	(100-200) A/10mA	0.5	10	φ36
	(200-400) A/20mA
	(300-600) A/100mA
	400 A/40mA
	600 A/75mA
AKH{0}}.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
AKH{0}}.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5
AKH{0}}.66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

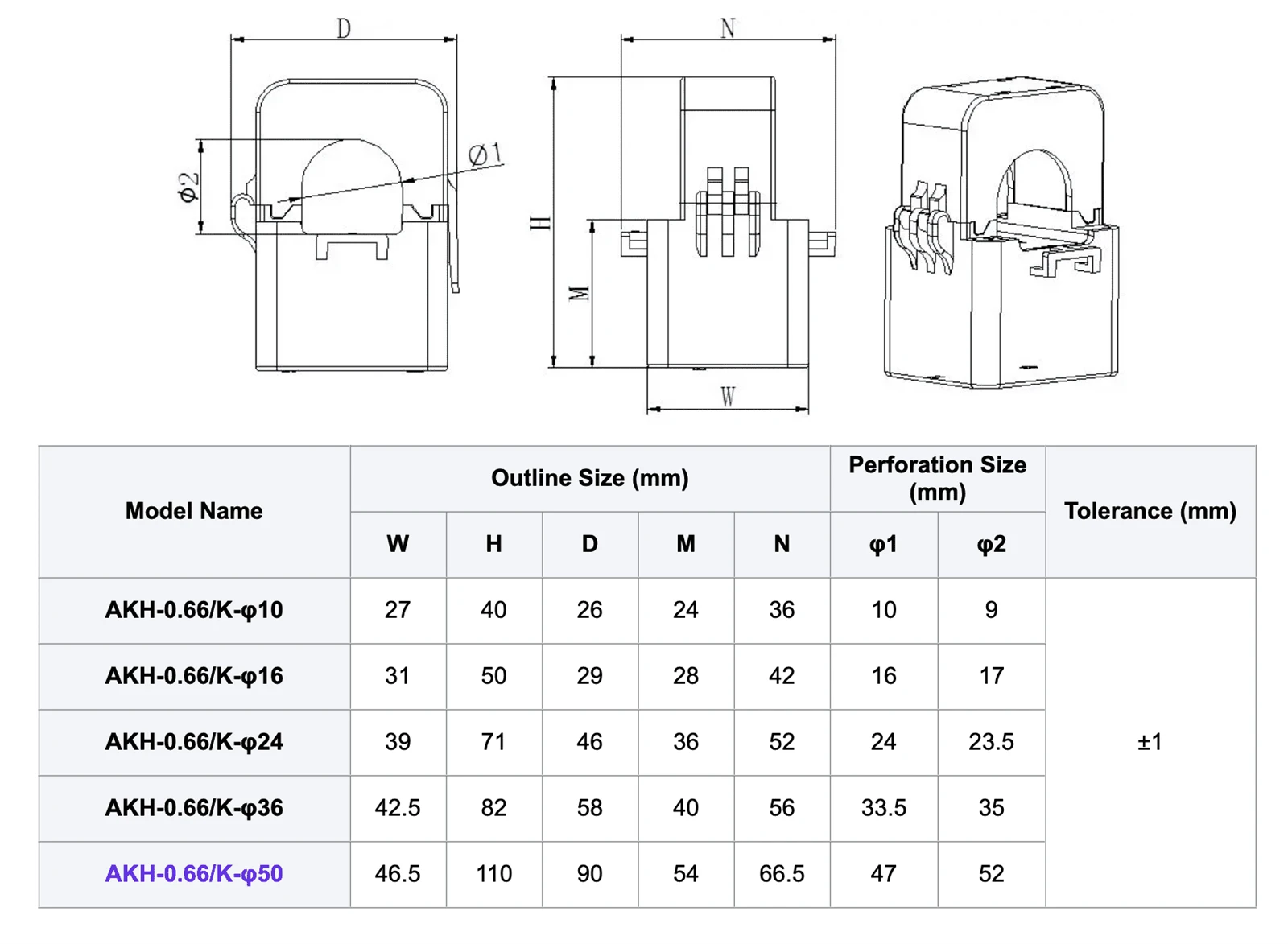

Prečnik

Current transformer dimension

Aplikacija

Strujni transformator (CT) se koristi za transformaciju velike naizmjenične struje u male vrijednosti struje koje se lako mogu upravljati. Povezivanjem sa meračem ili relejem, ovi strujni transformatori mogu pomoći u merenju trenutnih parametara i zaštiti opreme.
