Opis proizvoda
 Akril mjerni strujni transformator ima raspon mjerenja primarne struje od 5-3000A, nivo preciznosti 0,2 klase ili 0,5 klase, transformiše visoku vrijednost struje na 5A ili 1 A, posvećen industrijskom mjerenju, i može se koristiti u sabranom mjerač električne energije, a mjerenje je precizno i pouzdano. |
Naš Current Measuring Transformer je koristio flip dizajn, lijep izgled i zgodne ožičavanje. Flip cover materijal odabrani prozirni polikarbonat može jasno vidjeti ožičavanje sekundarnog olova. Tip kružne kombinacije rupa se može koristiti kao AC strujni signal za prolaz kroz komponente podešavanja kablovske i autobusne barove i obično se koristi u kombinaciji sa električnim instrumentima za mjerenje.

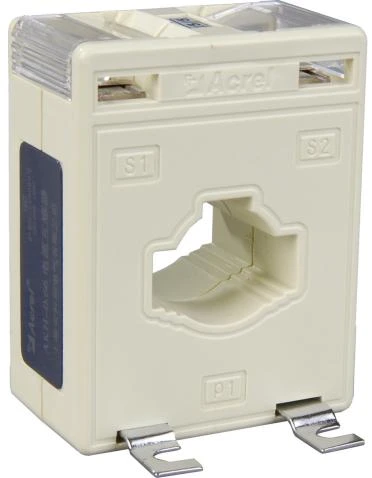

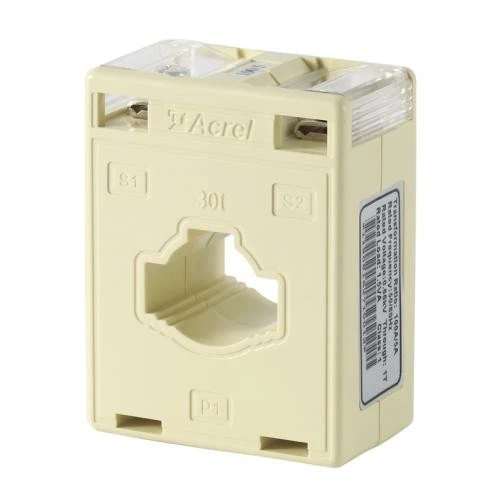

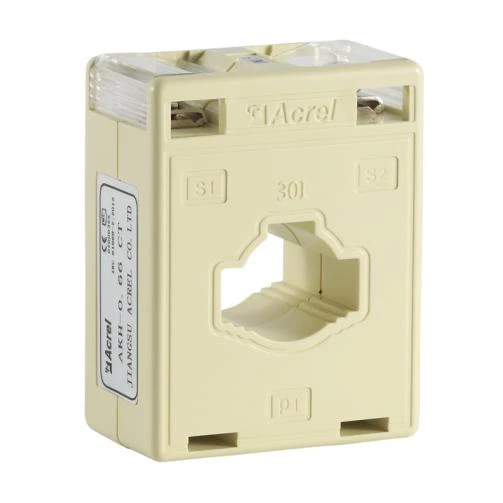

Izgled
 |  |
Parametri
Omjer | Klasa & Teret (VA/Ω) | Pretvara | Tip autobusne trake(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Dimenzije
Veličina(mm) Način | Dimenzije | Veličina rupe | Veličina instalacije | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

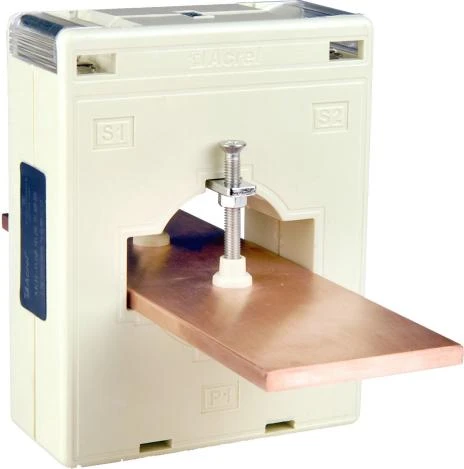

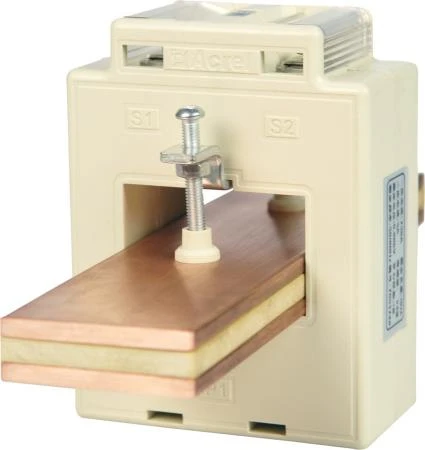

Ovi CE-certifikovani strujni transformatori omogućavaju da jedan kabl, više kablova ili jedna autobusna traka prođe kroz otvaranje CT-a.
Koristi okruženje
- Ocijenjeni radni napon AC 0.66kV (ekvivalent AC0.69kV, GB156-2003)
- Ocijenjena frekvencija 50-60Hz
- Temperatura okoline -30°C~70°C
- Nadmorska ≤3000m
- Frekvencija snage izdrži napon 3000V/1min 50Hz
- Koristi se na mjestima gdje nema direktne kiše ili snijega, nema ozbiljnog zagađenja i teških vibracija
 |  |  |

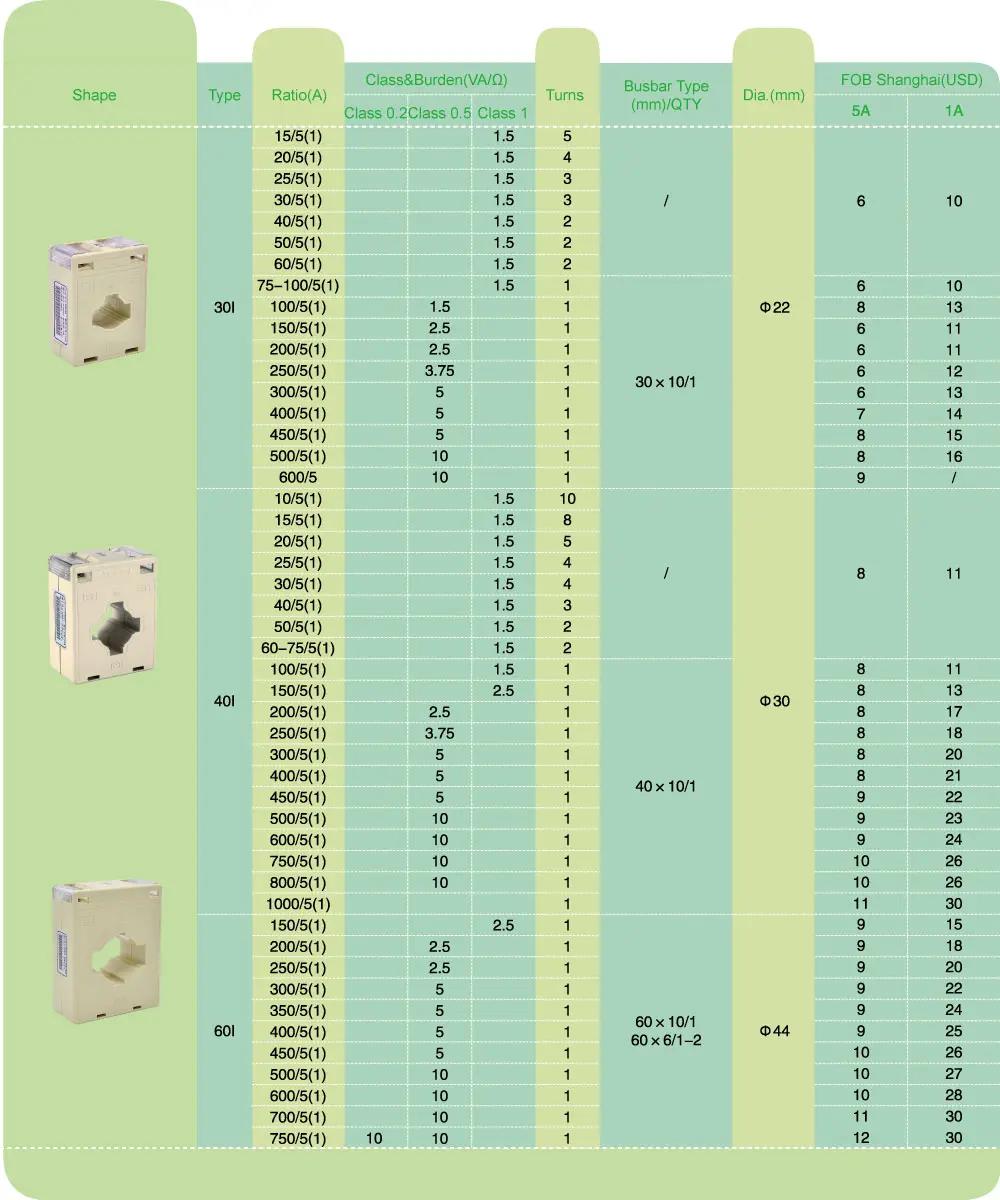

Citat
