Opis proizvodnje
Senzori struje hale se uglavnom koriste za izolaciju i pretvaranje AC, DC, pulsa i drugih kompleksnih signala. Nakon što se kontrola signala trenutnih signala konvertira prema Teoriji efekta Hale, mogu ih direktno steći AD, DSP, PLC, sekundarni instrumenti i drugi uređaji.
Senzori struje u hali su naširoko primenljivi za nabavku i povratne informacije u trenutnom praćenju, primjeni baterije, inverteru, upravljanju solarnom energijom, kabinetom direktne struje, DC motornim pogonom, elektroplatingom, zavarivanjem, frekventnim pretvaračom, UPS servo kontrolnim sistemima. Oni imaju brz odgovor, širok spektar mjerenja, visoku preciznost, jak kapacitet preopterećenja, dobru linearnost i izvrsne performanse protiv smetnji.

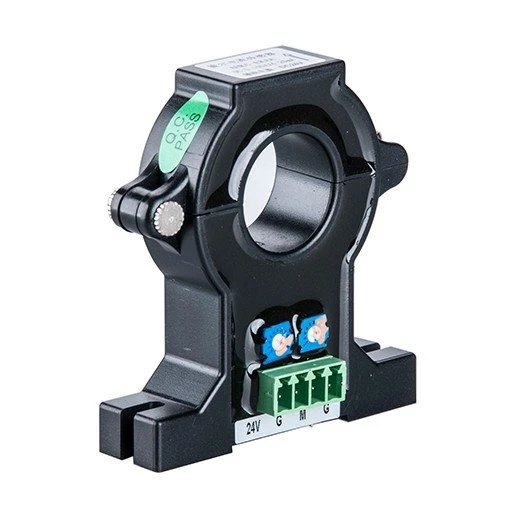

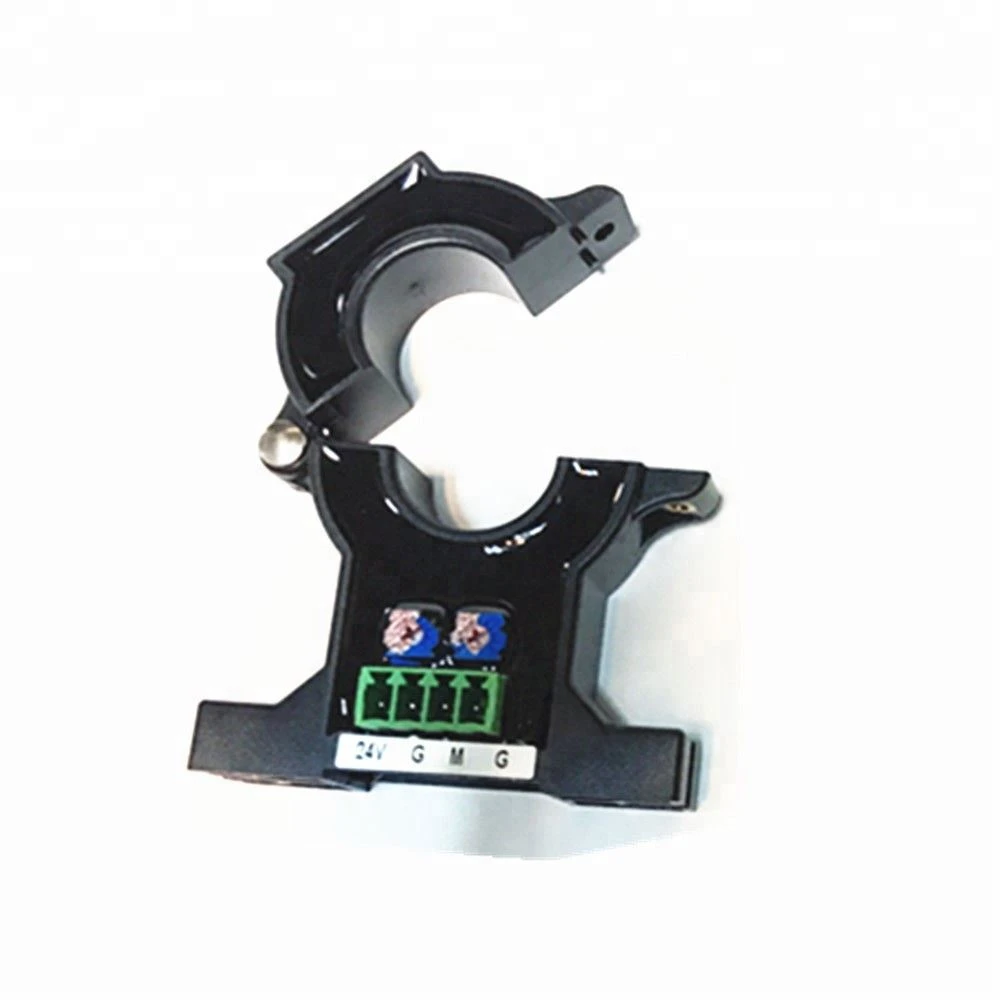

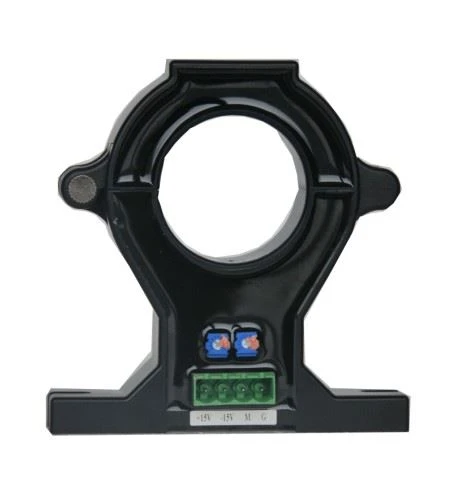

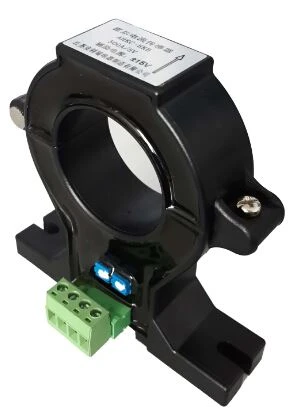

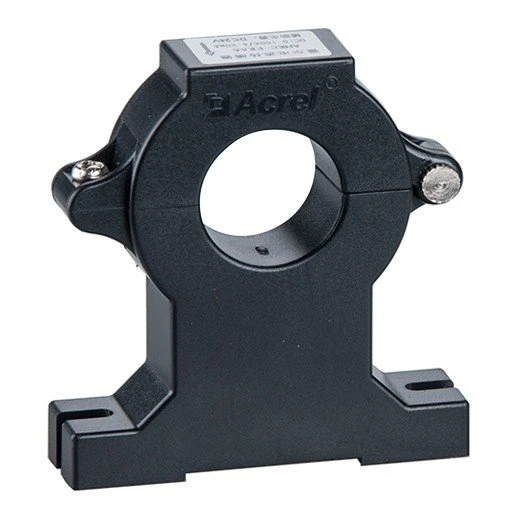

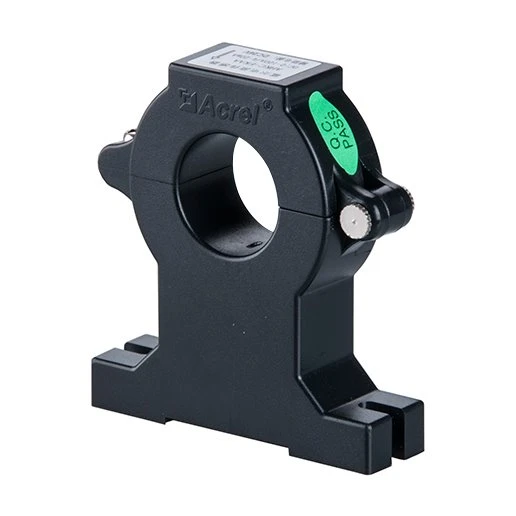

Izgled
Parametri
Tehnički parametri | Podaci | |||
Split/zatvorena otvorena petlja | Dvorana (pravi RMS) | |||
Izlazni | Nominalna vrijednost | Napon: ±5V/±4V | Trenutno: 4-20mA | |
Nulti pomak napona (struja) | Napon: ±20mV | Trenutno:±0.05mA | ||
Offset napon (struja) drift | Napon: ≤±1.0mV/°C | Trenutno:±0.04mA/ °C | ||
Linearnost | ≤0.2%FS | |||
Napon napajanja | DC±15V | DC 24V | ||
Bandwidth | 0-20kHz | |||
Vrijeme odziva | ≤5us | ≤1ms | ||
Dielektrična snaga | Dopušteno 2500VAC između ulaza/ izlaza i napajanja na frekvenciji napajanja | |||
Klasa preciznosti | 1.0 | |||
Ambijentalni uvjeti | Temperatura | Operativna temperatura:-25°C-+70°C; temperatura skladištenja: -40°C-+85°C | ||
Vlažnost | ≤95%RH, nema roљe, nema agresivnog plina | |||
Visinu | ≤3500m | |||
Dimenzija
 |  |

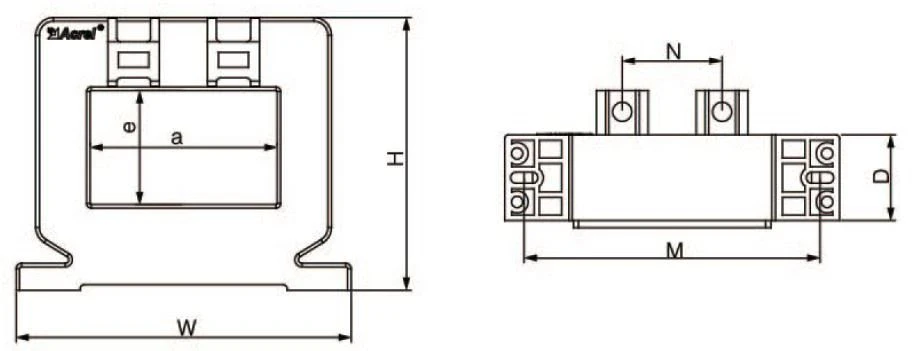

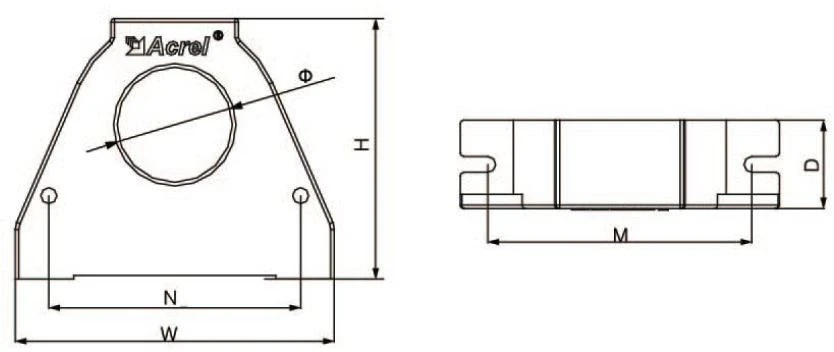

| Smok.1 | Smok.2 |
Specifikacija veličine | Veličina orisa | Kroz veličinu | Veličina montaže | Figura | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-EKA | 60 | 64 | 16 | / | / | 20 | 47 | / | Smok.1 |
AHKC-EKAA | 60 | 64 | 16 | / | / | 20 | 47 | / | Smok.1 |
AHKC-EKDA | 60 | 64 | 16 | / | / | 20 | 47 | / | Smok.1 |
AHKC-EKB | 100 | 102 | 24 | / | / | 40 | 80 | / | Smok.1 |
AHKC-EKBA | 100 | 102 | 24 | / | / | 40 | 80 | / | Smok.1 |
AHKC- | 100 | 102 | 24 | / | / | 40 | 80 | / | Smok.1 |
AHKC-K | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Smok.2 |
AHKC-KAA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Smok.2 |
AHKC-KDA | 127 | 63 | 25 | 64 | 16 | / | / | 30 | Smok.2 |
AHKC-H | 149 | 79 | 25 | 82 | 32 | / | / | 46 | Smok.2 |
AHKC-KA | 176 | 95.5 | 29 | 104 | 36 | / | / | 60 | Smok.2 |
AHKC-HB | 204 | 111.5 | 29 | 132 | 52 | / | / | 48 × | Smok.2 |
Trenutni omjer
 | Specifikacija | Ocijenjena struja | Napajanje | Ocijenjeni izlaz | Mještanje otvora (mm) | Precizni stepen |
AHKC-EKA | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-EKAA | DC 0~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC- EKDA | AC 0~(50-500)A | 12V/24V | 4~20mA | φ 20 | 1 | |
AHKC-EKB | 0~(200-1000)A | ±15V | 5V | φ 40 | 1 | |
AHKC- EKBA | DC 0~(200- 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
 | AHKC- EKBDA | AC 0~(200~ 1000)A | 12V/24V | 4~20mA | φ 40 | 1 |
AHKC-K | 0~(400-2000)A | ±15V | 5V | 64×16 | 1 | |
AHKC- KAA | DC 0~(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC- KDA | AC 0~(400- 2000)A | 12V/24V | 4~20mA | 64×16 | 1 | |
AHKC-H | 0~(500-3000)A | ±15V | 5V | 82×32 | 1 | |
AHKC-KA | 0~(500-5000)A | ±15V | 5V | 104×36 | 1 | |
AHKC-HB | 0~(2000-20000)A | ±15V | 5V | 132×52 | 1 |
Napomena: Ocijenjena struja neoznačenog označava da se ac i DC ulazna struja mogu mjeriti, molimo navedite kada naručite.
Senzor struje zatvorene dvorane

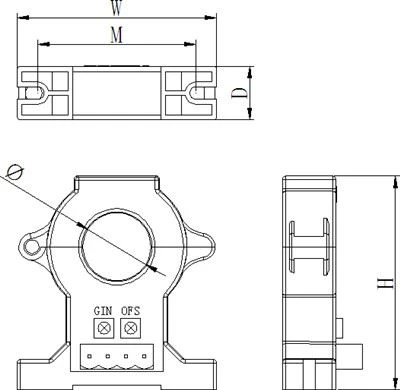

Smok.1
Smok.2
Specifikacija veličine | Veličina linije(mm) | Kroz veličinu(mm) | Montaža | Figura | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | Smok.1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | Smok.1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Smok.2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | Smok.2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | Smok.2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | Smok.2 |
AHKC-HAT | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | Smok.2 |
Trenutni omjer
| Specifikacija | Ocijenjena struja | Napajanje | Ocijenjeni izlaz | Mještanje otvora (mm) | Tačnost |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0~(50-500)A | 12V/15V/24 V | 4~20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
AHKC-HAT | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
Napomena: Ocijenjena struja neoznačenog označava da se ac i DC ulazna struja mogu mjeriti, molimo navedite kada naručite.
