Opis

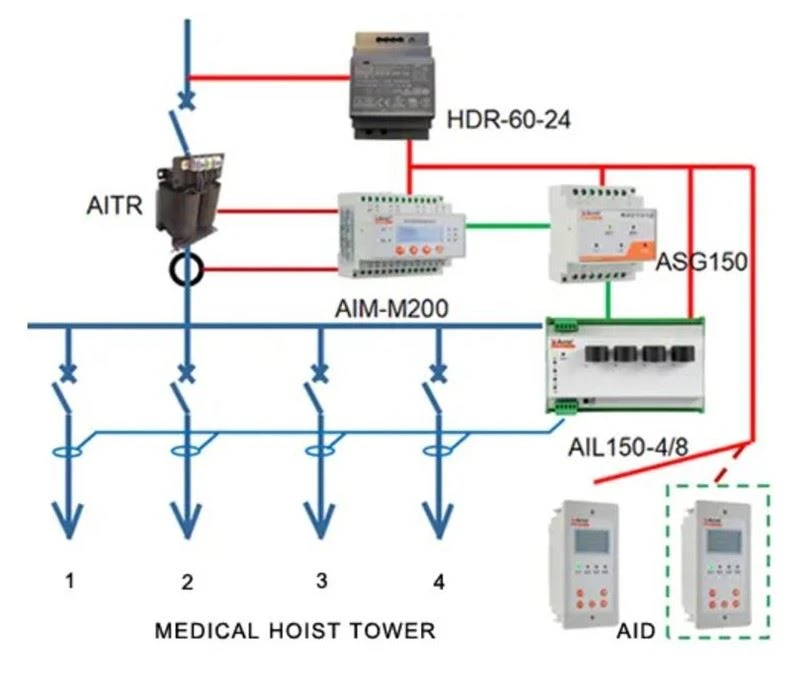

Izolacijski transformator serije AITR se posebno koristi u medicinskim IT sistemima. Jezgro transformatora je od silikonskog čeličnog lima, gubitak je mali. Dvostruka izolacija je usvojena između namotaja, a statički ekran je dizajniran da smanji elektromagnetne smetnje između dva namotaja.

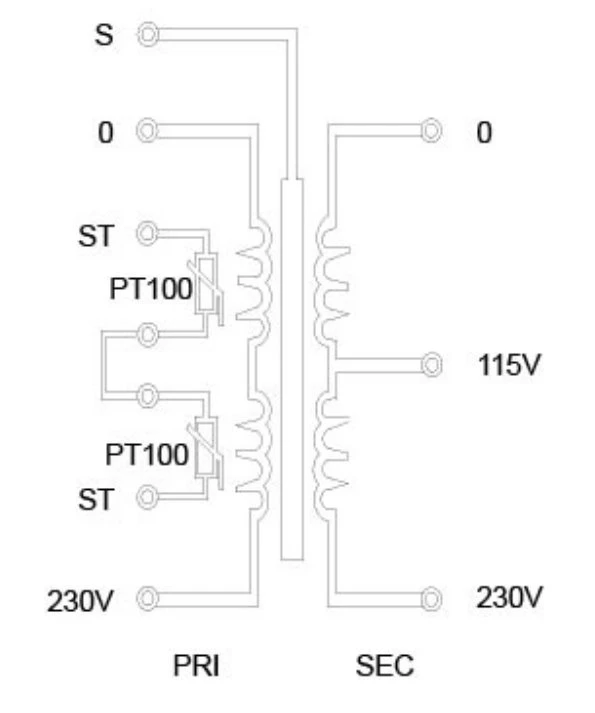

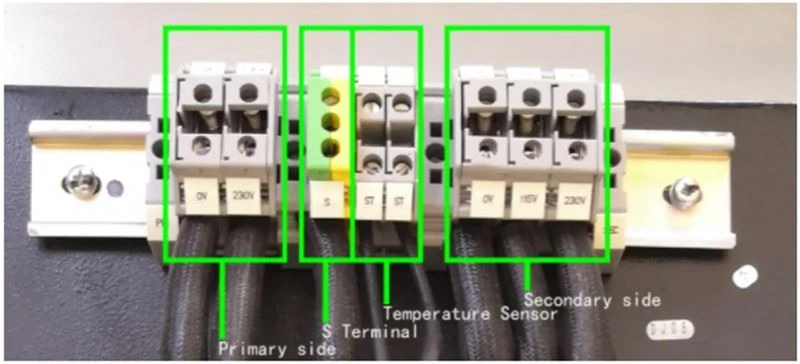

PT100 senzor temperature je ugrađen u namotaj, koji se može koristiti za praćenje temperature namotaja. Transformator je obrađen vakuum impregnacijom, čime se povećava mehanička čvrstoća i djeluje antikorozivno. Osim toga, proizvod također koristi dizajn s niskim porastom temperature i niskim nivoom buke, tako da ima dobre performanse porasta temperature i nisku buku.

Parametar

Nazivni kapacitet	3.15kVA/5kVA/6.3kVA/8kVA/10kVa
Frekvencija	50/60Hz
Nazivni ulazni napon	230V
Nazivni izlazni napon	230V/115V
(IE) Uletna struja	& lt;12In
Struja curenja	& lt;200uA
(UO) Izlazni napon bez opterećenja	& lt;235V
(IO) Izlazna struja bez opterećenja	& lt;3% In
Napon kratkog spoja	& lt;3% Un
Efikasnost	& gt;96%
Maksimalna temperatura okoline	& lt;40℃
Porast temperature bez opterećenja	& lt;33℃
Porast temperature pri punom opterećenju	& lt; 76 ℃
Izdrži napon	4200V/min
Klasa izolacije	H
Nivo buke	& lt;40dB(A)

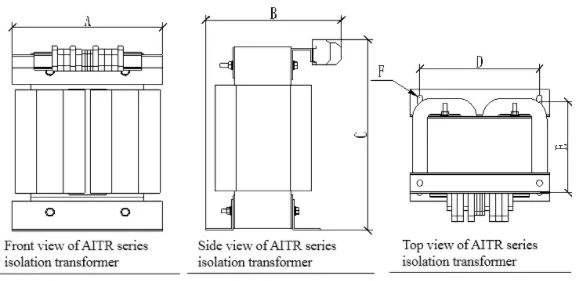

Dimenzija

Tip	Kapacitet (VA)	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	Ukupna težina (kg)
AITR10000	10000	280	275	427	240	190	φ11	92
AITR8000	8000	280	265	427	240	190	φ11	90
AITR6300	6300	280	255	427	240	175	φ11	75
AITR5000	5000	280	255	427	240	175	φ11	73
AITR3150	3150	280	225	427	240	175	φ11	53
