Pregled

BA50L je transformator diferencijalne struje pretvarača koji uglavnom detektuje struju curenja električnog sistema. Može shvatiti status električnih kola i opreme u bilo kojem trenutku kako bi spriječio požare i druge nesreće uzrokovane curenjem.

Funkcija

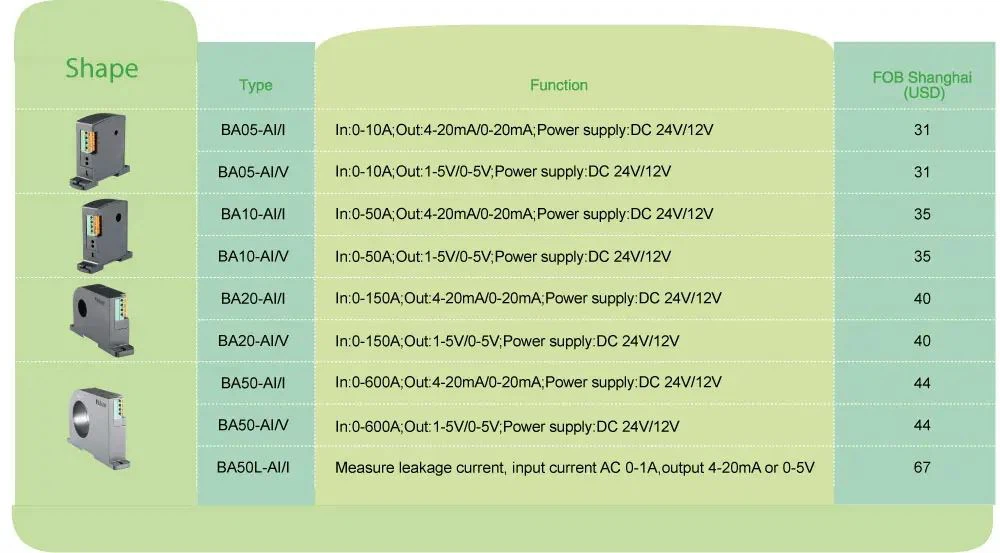

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Pomoćna snaga	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
Potrošnja		≤1W	≤1W	≤1W	≤1W	≤1W
Veličina otvora		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Unos	Current	AC 0~(0.5~10)A	AC 0~(8~50)A	AC 0~(40~200)A	AC 0~(60~600)A	AC 0~(0.1~1)A (ograničenje struja curenja)
Izlaz	Nominalna vrijednost	DC4-20mA, ili 0-20mA, 0-5V, 0-10V itd
	Otpor na opterećenje	Strujni izlaz≤500Ω，Naponski izlaz≥1kΩ
Klasa tačnosti		0.5%
Vrijeme odziva		≤350ms
Temperatura		Rad: -10 do +55℃ Skladištenje: -25 do +70℃
Temperaturni koeficijent		≤200ppm/℃
Instalacija		(Šin) DIN35, pričvrstiti na ormarić vijcima
Standardi		GB/T 13850

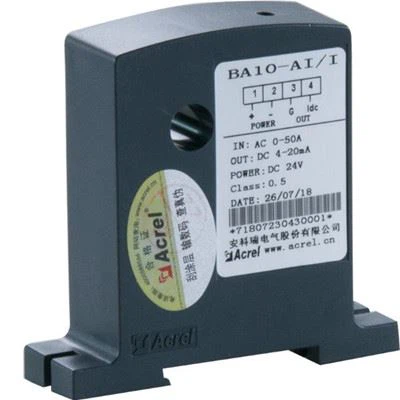

BA10-AI/I

●Primjena: Industrijska automatizacija

●Ulaz: Merenje naizmenične struje do 50A

●Preopterećenje: 1,2 puta veće od nominalne vrijednosti

●Izlaz: DC 4-20mA

BA20-AI/V

●Primjena: Industrijska automatizacija

●Ulaz: Merenje naizmenične struje do 200A

●Preopterećenje: 1,2 puta veće od nominalne vrijednosti

●Izlaz: DC 0-5V

Izgled

JQ77G~7H6BSBOF]A~G}W%8Y

Proizvodi serije BA primjenjuju princip elektromagnetne indukcije za mjerenje AC struje u električnoj mreži u realnom vremenu i koriste tehnologiju konstantne struje i linearne kompenzacije kako bi je izolirali i transformirali u standardni izlaz istosmjernog signala.

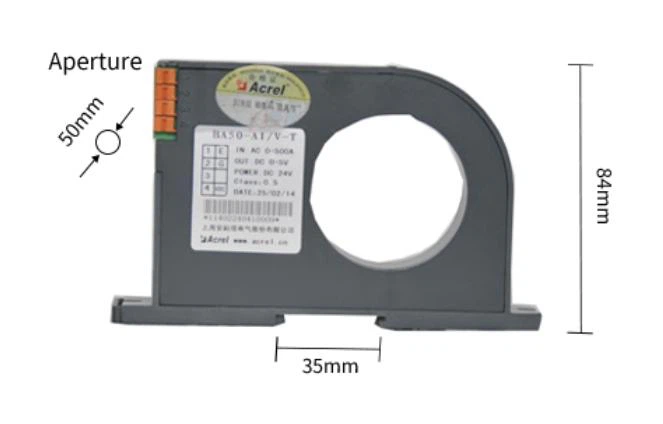

Dimenzija

Instalacija

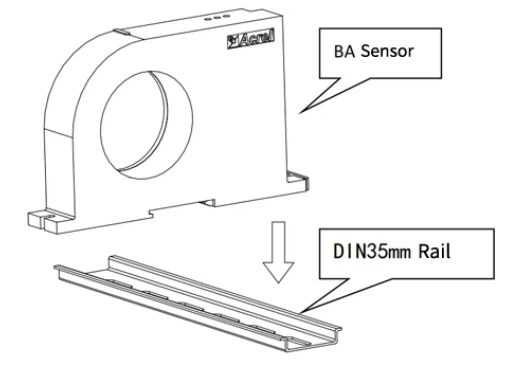

Odaberite odgovarajuće mjesto za ugradnju standardne DIN35mm šine i instalirajte BA senzor na šinu;

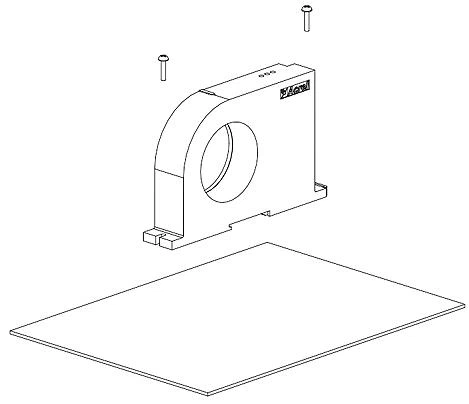

Na donjoj ploči ormarića odaberite odgovarajuće mjesto za otvaranje dvije rupe s navojem koje odgovaraju položaju fiksne rupe instaliranog senzora; Nakon postavljanja senzora, postavite vijak za pozicioniranje
