Pregled

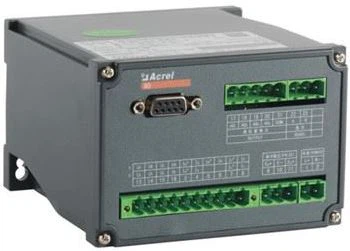

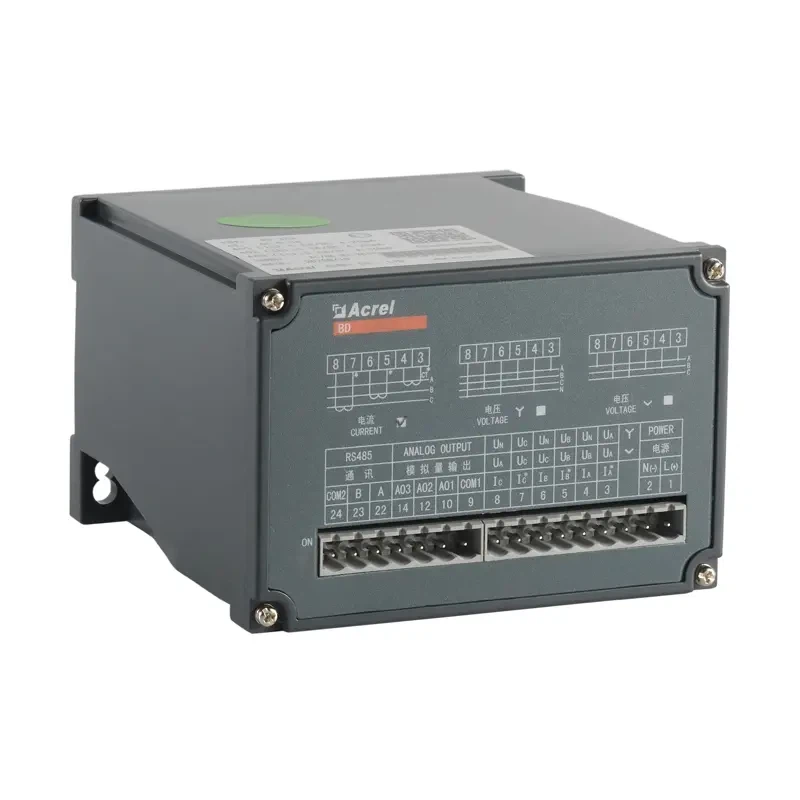

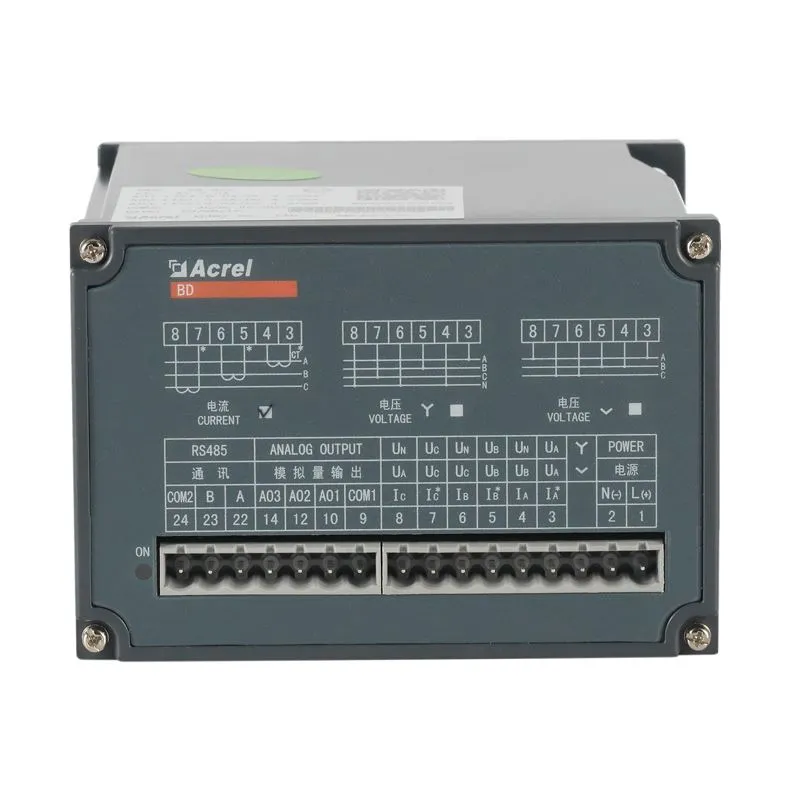

Acrel BD Series električni odašiljač je uređaj koji može izolirati i odašiljati električne parametre, Ovaj tro faza strujni transduktor radi kao odašiljač koji pretvara AC struju ili napon u linearni DC analogni signal izolacijom ulaza i izlaza. The Products comply with GB / T 13850-1998 standard.

Funkcija

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E

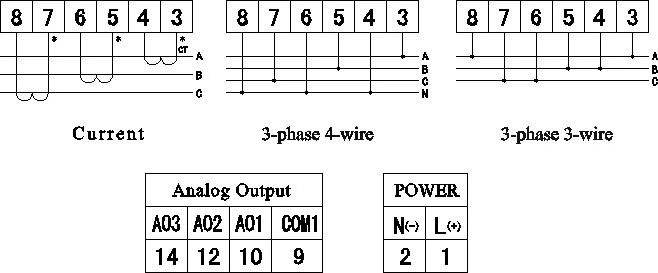

Faza&Ožičenje	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
Unosa	Napon	Direktni L-L	Do 480V AC
		Direktni L-N	Do 276V AC
		Sa vanjskim PT-om	○	○	○	○	○
	Trenutni	Direktno	Do 5A AC
	Trenutni	Sa vanjskim CT-om	○	○	○	○	○
Izlazni	Normalna vrijednost	DC:4-20mA-0-20mA, 0-5V, 0-10V, tako dalje
	Otpornost na učitavanje	Trenutni izlaz≤600Ω Izlaz napona≥1000Ω
	Ripple Sadržaj	<0.5% peak="">
Mjerenje	Napon	□	—	—	□
	Trenutni		—	—	□	□	□
	Aktivna/reaktivna snaga	—	—	—	—	□	□
	Prividna moć	—	—		—	□	□
	Faktor snage	—	—	R	—	□
	Frekvenciju					□	□
Energetsko metering	±KWh	—	—	—	—	—	○
Klasa preciznosti	0.5%
Komunikaciju	Interfejs: RS485 Protokol: Modbus-RTU			—
Analogni izlaz	DC 0-5V,0-10V,0-20mA,4-20mA
Izlaz pulsa
Dimenzije(mm)	Stanovanje(WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
Pomoćna snaga		85-265V AC/DC,DC24V,DC48V
Temperatura	Operacija	-10 do 55°C
Temperatura	Skladište	-25 do 70°C
Vlažnost		Do 95%, bez kondensinga
Instalacija		(Rail) DIN35 fiks na kocku sa vijcima
Standarde		GB/T 13850

'5': Da '—' Ne '' Opcionalno


	BD-3P serija Strujni pretprodukator - Napon\Struja\Snaga\Faktor snage\Frekvencija - Preopterećenje: 1,2 puta od ocijenjene vrijednosti ( Analogni izlaz DC 0-5V/0-10V/0-20mA/4-20mA

BD-AI Series Single Phase Current Transducer - AC struja - Preopterećenje: 1,2 puta od ocijenjene vrijednosti ( Analogni izlaz DC 0-5V/0-10V/0-20mA/4-20mA
