Opis

DTSD1352 AC trofazni solarni mjerač

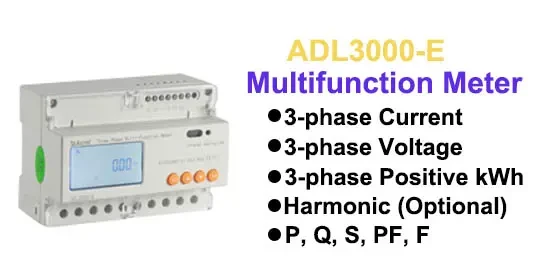

ADL3000-E je pametno brojilo dizajnirano za sisteme napajanja, industrijske i rudarskepreduzeća i komunalna preduzeća za izračunavanje potrošnje električne energije i upravljanje potražnjom za električnom energijom. Odlikuje se visokom preciznošću, malom veličinom i jednostavnom instalacijom. Integrira mjerenje svih električnih parametara sa sveobuhvatnim mjerenjem električne energije i upravljanjem daje različite podatke za prethodnih 12 mjeseci, provjerava sadržaj 31. harmonika i ukupni sadržaj harmonika, ostvaruje daljinsku komunikaciju i daljinsko upravljanje sa prekidačkim ulazom i relejnim izlazom, te ima alarmni izlaz. Opremljen je komunikacijskim portom RS485 i prilagođen MODBUS-RTU. ADL3000-E se može koristiti u svim vrstama kontrolnih sistema, SCADA sistema i sistema za upravljanje energijom. Sva brojila ispunjavaju odgovarajuće tehničke zahtjeve brojila električne energije u IEC62053-21 i IEC{6}} standardima.

LCD

Efikasna i precizna oprema za obradu i testiranje.

razne opcione funkcije

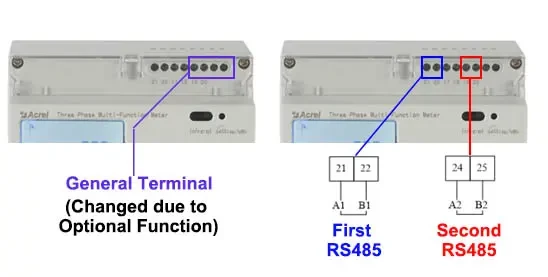

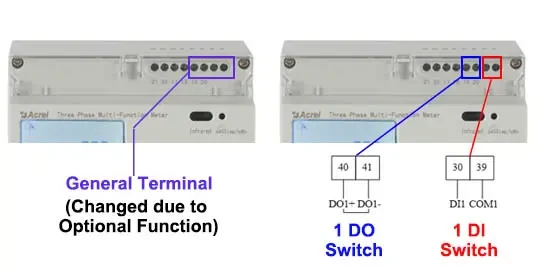

2 kanalni RS485, 1 digitalni ulaz/1 digitalni izlaz, itd

solarna energija Nulti izvoz

Solarni inverter Anti-Back mjerač energije

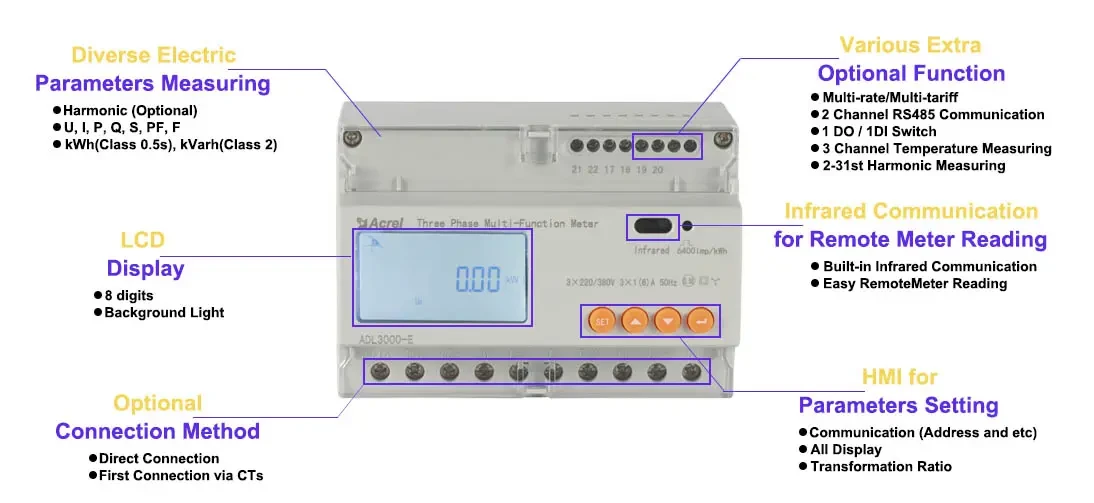

DTSD1352 Function introduction

Naša rješenja

Parametar

Broj modela	DTSD1352

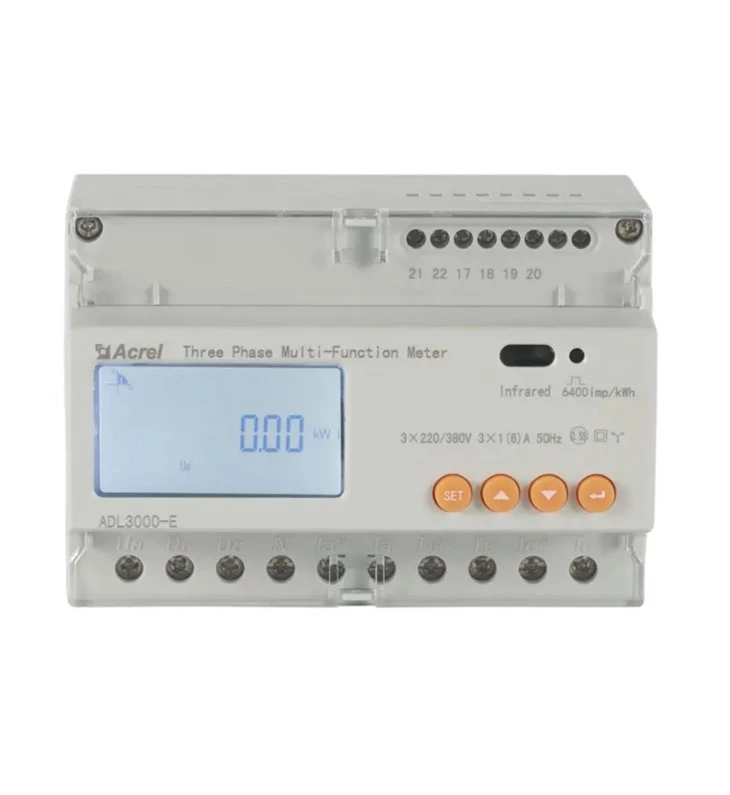

	Trofazno solarno brojilo na Din Rail
Voltage	Referentni napon	3×100V, 3×380V,3×57.7/100V, 3×220/380V
	Potrošnja	<10VA(Single phase)
	Impedansa	>2MΩ
	Klasa tačnosti	Greška±0.2%

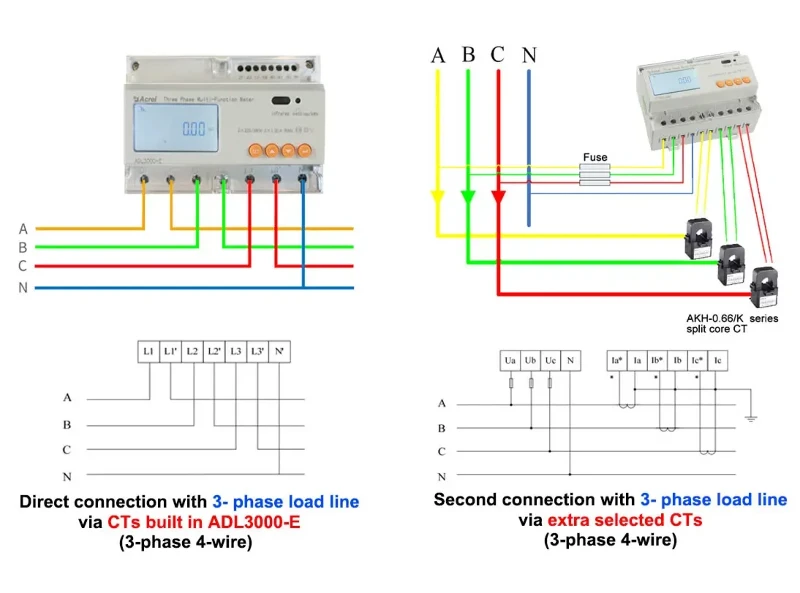

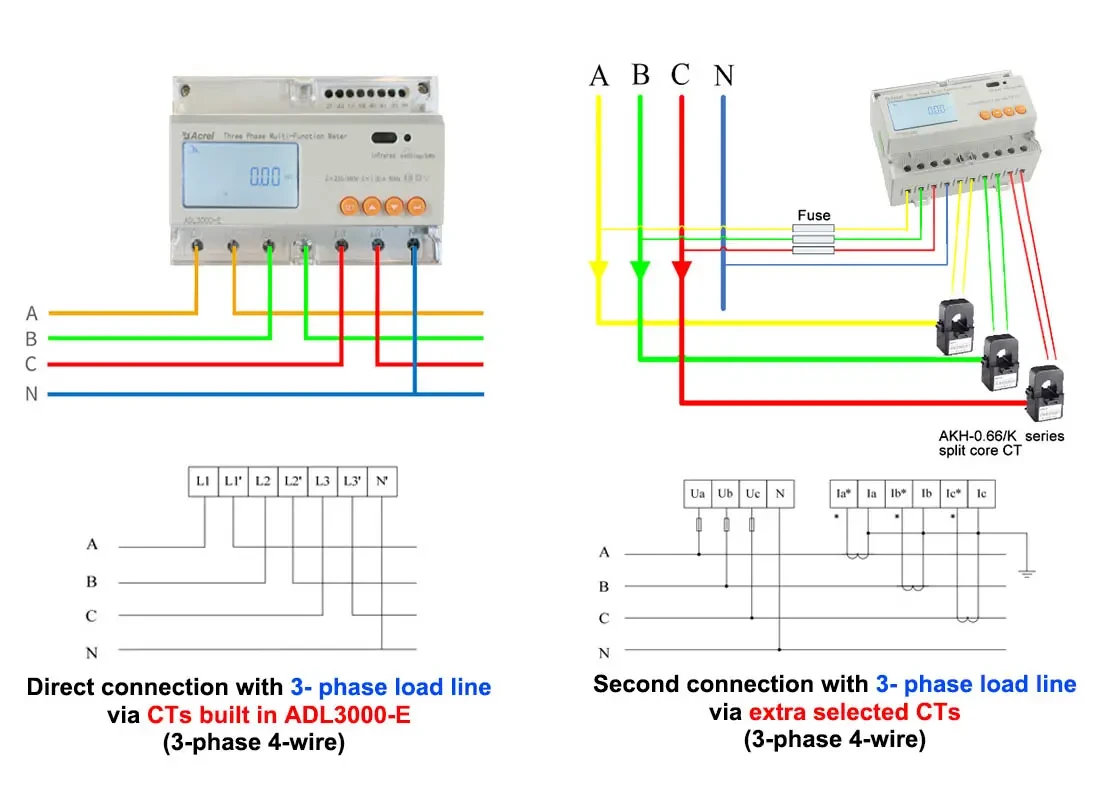

Current	Ulazna struja	3×1(6)A (druga veza sa 3-faznom linijom opterećenja preko dodatno odabranih CT-ova) 3×10(80)A (direktna veza sa 3-vodom faznog opterećenja preko CT ugrađenih ADL3000-E)
	Potrošnja	<1VA(Single phase rated current)
	Klasa tačnosti	Greška±0.2%
Rezolucija mjerenja	Napon: {{0}}.01 V, struja: 0.01 A, snaga: 0,01 kW, energija: 0,01 kWh
Snaga		Aktivna, reaktivna, prividna snaga, greška±0.5℅
Frekvencija		{{0}}Hz, greška±0,2%

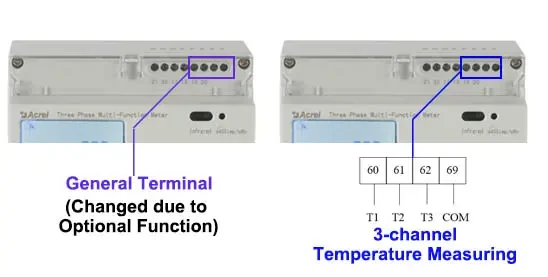

Temperatura		-40 stepen -99 stepen
Energija		Aktivna energija (Klasa tačnosti:0.5, 1), reaktivna energija (Klasa tačnosti 2)
Sat		Manje ili jednako 0.5s/d
Energetski impulsni izlaz		1 aktivni izlaz optokaplera, 1 izlaz reaktivnog optokaplera
Preklopni izlaz		1 Preklopni izlaz
Prebacivanje ulaza		1 ulaz optokaplera
Širina pulsa		80±20ms
Pulsna konstanta		6400 imp/kWh, 400 imp/kWh (odgovara osnovnoj struji)
Interfejs i komunikacija		RS485:Modbus RTU
Raspon komunikacijske adrese		Modbus RTU:1~ 247;
Baud rate		1200bps~19200bps
Relativna temperatura		-25 stepen ~+55 stepen
Relativna vlažnost		Manje ili jednako 95℅ (bez kondenzacije)
