Opis proizvoda

Acrel AMC Series Panel Three Phase AC Power Meter, inteligentni uređaj za prikupljanje i praćenje energije je pametan metar dizajniran za praćenje energije potreba elektroelektranskih sistema, industrijskih i rudarskih preduzeća, komunalija i inteligentnih zgrada. Integriše mjerenje parametara snage (kao što su jedno fazna ili tro fazna struja, napon i aktivna snaga). Snaga, reaktivna snaga, prividna snaga, frekvencija, faktor snage) i upravljanje napajanjem i procjenom.

Istovremeno, ima razne funkcije perifernog interfejsa koje korisnici mogu izabrati: sa RS485 komunikacionim interfejsom, MODBUS-RTU protokol može da zaustane potrebama upravljanja komunikacijskom mrežom; 4-20mA analogni izlaz može odgovarati izmjerenim električnim parametrima, odgovara DCS-u Takvi zahtjevi sučelja; sa ulazom prekidača i izlazom releja može se ostvariti funkcija "daljinskog signala" i "daljinskog upravljača" prekidača kola.

Izgled

High-brightness LED/LCD display interface, postavka parametara i kontrola kroz dugmad, idealan za sisteme praćenja napajanja u realnom vremenu. Može direktno zamijeniti konvencionalne odašiljače snage i instrumente za mjerenje. Kao inteligentna, digitalna front-end komponenta akvizicije, instrument je široko korišten u raznim kontrolnim sistemima, SCADA sistemima i sistemima za upravljanje energijom.

Parametri

Tehnički parametri			Vrijednost
Unosa	Vezu		3-faza-3-žica, 3-faza-4-žica
	Frekvenciju		45-65Hz
	Napon		Ocjena: Three-phase: AC 3×57.7V/100V(100V)(3×220V/380V(400V)] 3×380V/660V(660V)(samo 96 veličina) Napomena:72 profil nije pogodan za aplikacije visokog napona
			Preopterećenje:1.2 fold rating {continuous) : 2 fold rating for 1 second
			Potrošnja energije:<>
	Trenutni		Ocjena: AC IA-5A
			Overload:1.2 fold rating(continuous);10 fold rating for 1 second
			Potrošnja energije:<>
Izlazni	Električna energija		Izlazni mod:puls open-collector photo-coupler
			Konstanta pulsa: 10000imp/kWh(settable),vidi dijagram ožičenja za detalje;
	Komunikaciju		RS485port, Modbus -RTU protokol,DLT645 protokol(verzije 07 i 97), baud rate 1200 ~ 38400
Funkcija	Prebacivanje ulaza		Suhi kontaktni ulaz, ugrađeno napajanje;
	Prebacivanje izlaza		Izlazni način rada: Relej normalno otvoren izlaz kontakta
			Kapacitet kontakta: AC 250V/3A. DC 30V/3A
	Analogni izlaz		1-5V,4 - 20mA
Klasa preciznosti			Frequency:0.05Hz,Current-Napon:0.2 klasa,Reaktivna snaga:l .0class,Reaktivna električna energija:l .0class, aktivna snaga:0.5class,aktivna električna energija: 0.5class,2-31th harmonic mjerenje:±1%
Napajanje			AC 85-265V DC 100V-350V	potrošnja energije≤10VA
Sigurnost	Frekvencija snage izdrži napon		Između napajanja//Izlaz prekidača// Trenutni ulaz//napon ulaz i odašiljanje// Komunikacija //Izlaz pulsa//prebacivanje ulaza AC 2 kV 1min; Između napajanja-prebacivanje izlaza.Current Input-napon ulaz ac 2 kV 1min; Između Transmitting-Communication-Pulse Output-prebacivanje ulaznog AC 1kV 1 min;
	Izolacija Otpor		Ulazno-izlazni kraj za mašinski >100MΩ
Okolina		Temperatura	rad: -25°C~+65°C skladištenje: -40°C ~+80°C
		Vlažnost	≤93%RH non-kondensing
		Visinu	≤2500m

Opis funkcije

Funkcija	Opis funkcije	Funkcija pruža
Mjerenje kWh	Aktivni kWh (pozitivan i negativan)	■
	Reaktivni kWh (pozitivan i negativno)	■
	A.B, C podijeljena faza pozitivna aktivna Energije	■
Mjerenje elektricnih parametara	U.I.	■
Mjerenje elektricnih parametara	P-Q-S-PF-F	■
Mjerenje harmonika	2~31ST Napon i struja harmonic	£
LCD ekran	12 bita sekcija LCD ekran, pozadinsko svjetlo	■
Ključ Program	4 tipke za komunikaciju i set Parametri	■
Izlaz pulsa	Aktivni izlaz pulsa	■
Analogni Analogni izlaz	2DI2DO	■
Komunikaciju	Komunikacijski interfejs: RS485, Komunikacijski protokol: MODBUS-RTU	■
SOE	Zapis događaja	£

( ] unutar £ opcionalno )

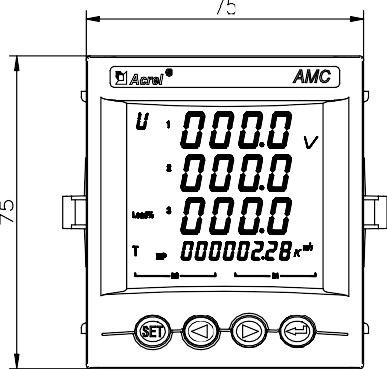

Dimenzije

Oris	veličina faceplate		velicina stanovanja			veličina izreza
Oris	Širina	visina	Širina	visina	Dubina	Širina	visina
72 kvadrata	75	75	66.5	66.5	94.3	67	67
96 kvadrata	96	96	90	90	77.8	92	92
