Informacije

Karakteristično

1) Komunikacija:RS485/Modbus-Rtu

2) Višestruki krug:A plus B nezavisni 2 krug DC24V izlaz

3) Ocenjeni U i ja:U:AC 220V/380V I:5A

Funkcija

·A plus B nezavisna 2 kola trofazne glavne sabirnice napon, struja, aktivna snaga, reaktivna snaga, prividna snaga, faktor snage, aktivna energija, reaktivna energija, napon od nule do zemlje, struja curenja, struja nulte sekvence, ukupno sadržaj harmonika (THD), 2-63 harmonika, ambijentalne temperature i vlažnosti.

· 8 ulaza statusa prebacivanja,

· 4 izlaza statusa prekidača, 2 nadzora curenja

·3 RS485 komunikacije

Instalacija

DIN 35mm

Dimenzija (D*Š*V):

180*90*45

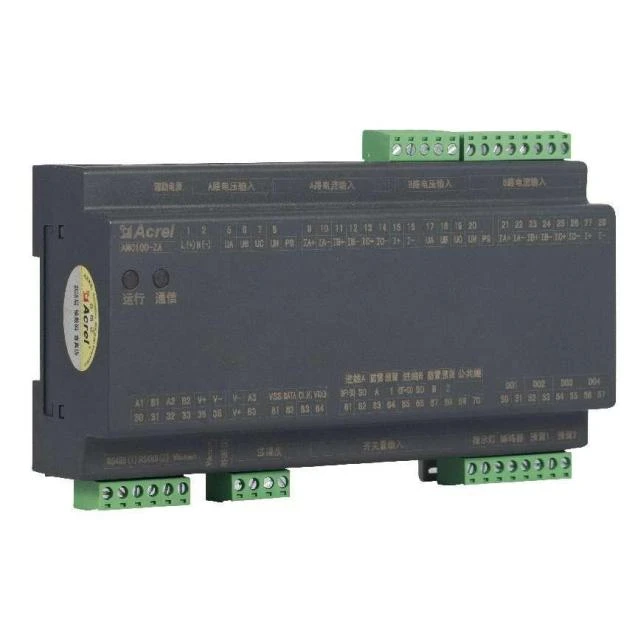

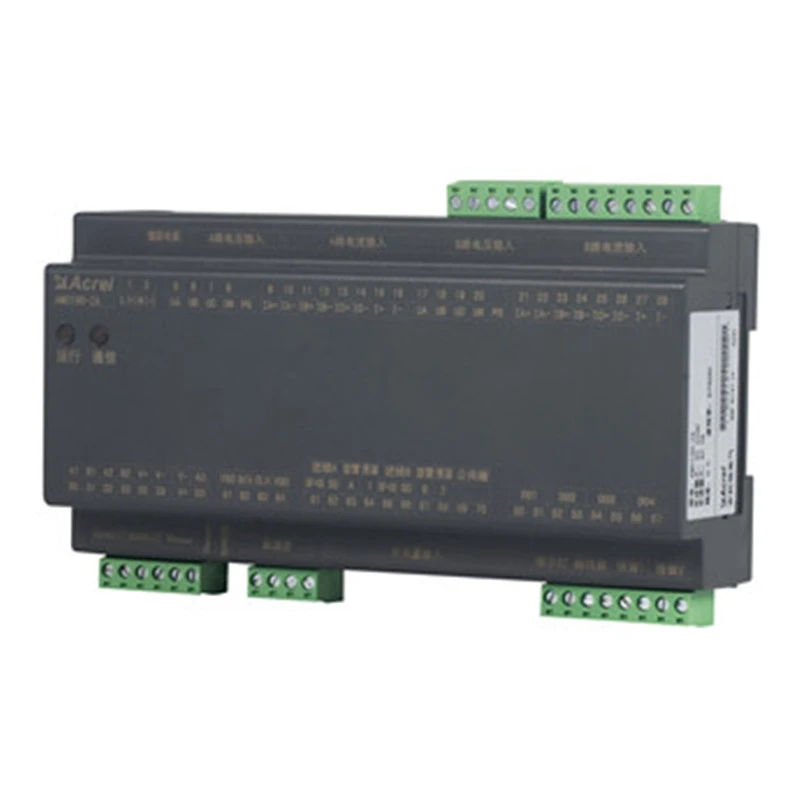

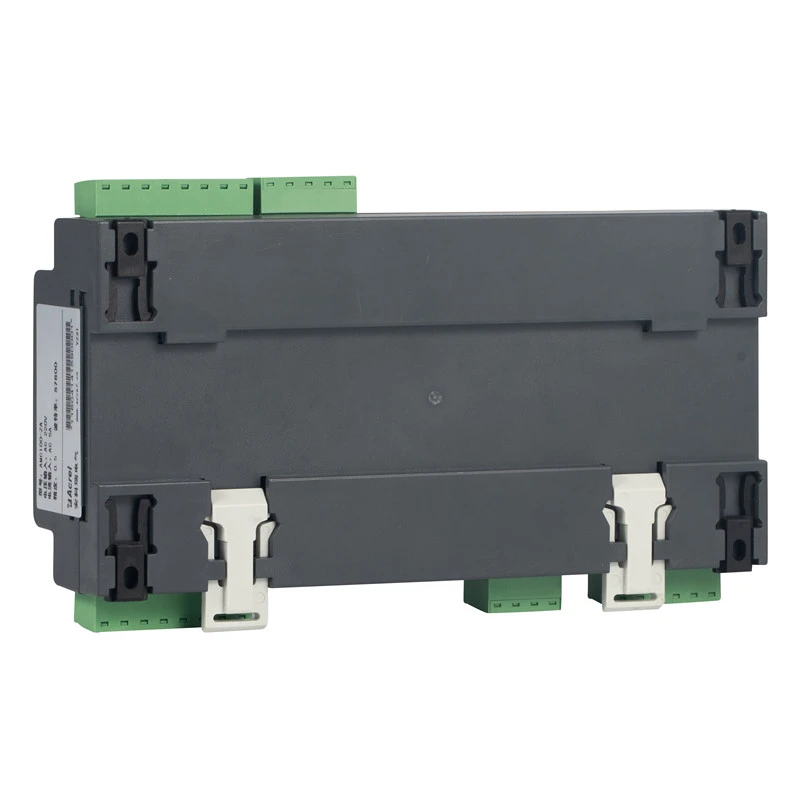

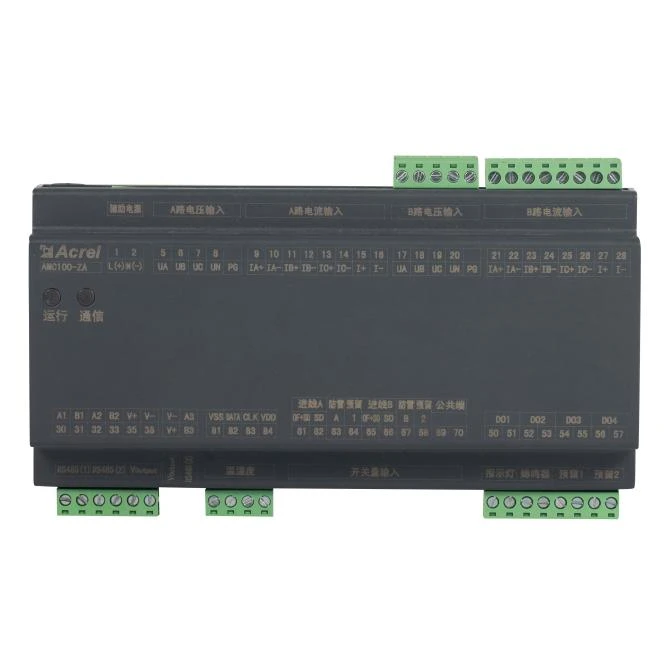

Apparance

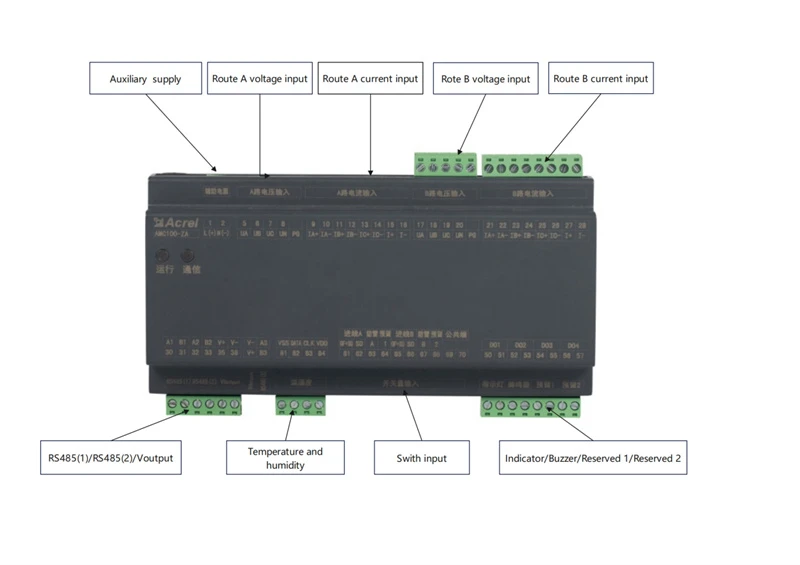

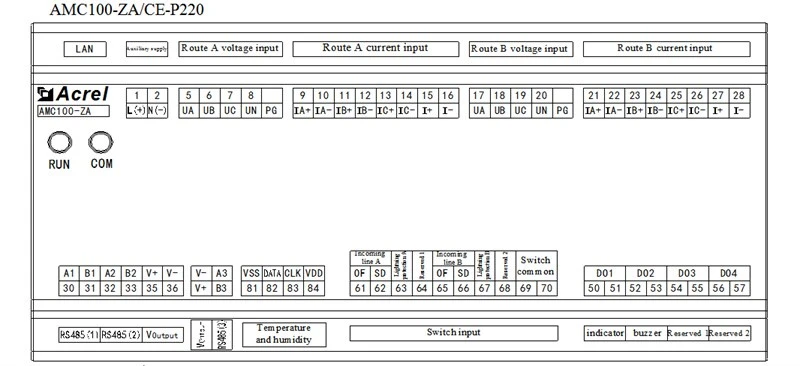

Ožičenje

Parametar

Distributivni sistem		AC
Napon sabirnice	Nazivni napon	220V
	Mjerni opseg	±20 posto
	Preopterećenje	Trenutni napon 2 puta/sek
Strujni dolazni krug	Ocjenjen	Sekundarni 5A
	Domet	0-6A
	Preopterećenje	Kontinuirano 1,2 puta, trenutno 10 puta/sek
Preciznost	Dolazna linija	Nivo napona/struje {{0}}}.2, aktivna snaga/energetski nivo 0,5, jalova snaga/energetski nivo 1
	Temperatura	±1 stepen
	Vlažnost	±5 posto
Frekvencija		AC 45-65Hz
Pomoćno napajanje		AMC{{0}ZA: signal za preuzimanje snage (manje ili jednako 15W) AMC100-ZA-P220: 220V nezavisno napajanje AMC100-ZA-P24: DC 12-24 V nezavisno napajanje
Otpor izolacije		Otpor izolacije između svih terminala i vodljivih dijelova školjke nije manji od 100MΩ
Prekidač izlaza		4 kanala 3A 250VAC/3A 30VDC
Prekidač ulaza		8 suvih čvorova
Komunikacija		1 izolovani RS485/Modbus-RTU na sistem u pozadini 1 RS485/Modbus-RTU na ekran osetljiv na dodir 1 RS485/Modbus-RTU veza nizvodni modul Opcioni 1-kanal Ethernet komunikaciona funkcija
Instalacija		Ugradnja na DIN35mm šinu ili donju ploču

Citat

Oblik	Tip	Funkcija	FOB Shang Hai (AMERIČKI DOLAR)
	AMC{0}}ZA	Nadgledanje parametara pune snage A plus B dvostrukog trofaznog ulaznog kruga naizmjenične struje, 8 ulaza statusa prekidača, 4 izlaza statusa uklopa, 2 nadzora curenja, 1 detekcija temperature i vlažnosti, 3 RS485 komunikacije	148
	AMC-FA30	Pratite parametre pune snage za ukupno 30 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacije	133
	AMC-FA48	Pratite parametre pune snage za ukupno 48 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacije	177
	AMC-FAK30	Pratite parametre pune snage i status prekidača za ukupno 30 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacije	177
	AMC-FAK48	Pratite parametre pune snage i status prekidača za ukupno 48 grana A plus B dvostrukih AC utičnica i 1 RS485 komunikacije	237
	AMC{0}}ZD	Nadzire napon, struju, snagu i električnu energiju 2 nezavisne ulazne linije A plus B, 8 prekidačkih ulaza, 4 prekidačka izlaza, 1 detekcije temperature i vlažnosti i 3 RS485 komunikacije	148
	AMC{0}}FD30	Nadgledajte parametre pune snage A plus B dual DC izlaznih linija u ukupno 30 grana i 1 RS485 komunikacija	133
	AMC-FD48	Nadgledajte parametre pune snage A plus B dual DC izlaznih linija u ukupno 48 grana i 1 RS485 komunikacija	177
	AMC{0}}FDK30	Nadgledajte parametre pune snage i status prebacivanja (aktivan) A plus B dvostruke DC utičnice 30 grana i 1 RS485 komunikacija	177
	AMC{0}}FDK48	Nadgledajte parametre pune snage i status prebacivanja (aktivan) A plus B dvostruke DC utičnice 48 grana i 1 RS485 komunikacija	237
