Opis
ADL100 monofazni brojilo je dizajnirano za jednofazno mjerenje aktivne energije na niskonaponskim sistemima, istovremeno može mjeriti električne parametre poput napona, struje, snage itd. Može se izabrati i RS485. Ovaj mjerač snage ima prednosti manjeg volumena, visoke preciznosti, dobre elektromagnetske kompatibilnosti, jednostavne instalacije itd. Sva brojila ispunjavaju odgovarajuće tehničke zahtjeve elektronskih mjerača snage u IEC62053-21,IEC62053-22 standardima.

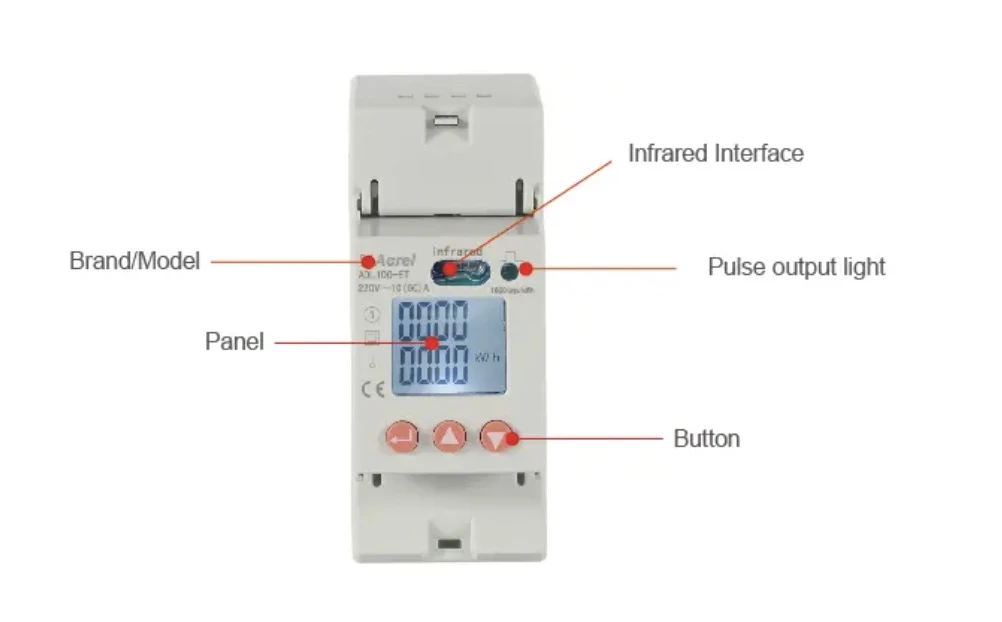

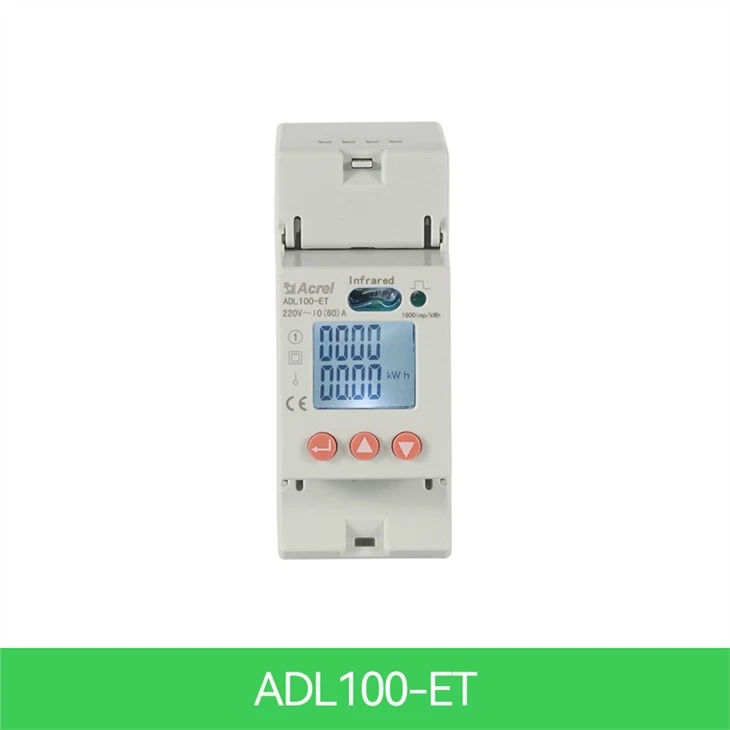

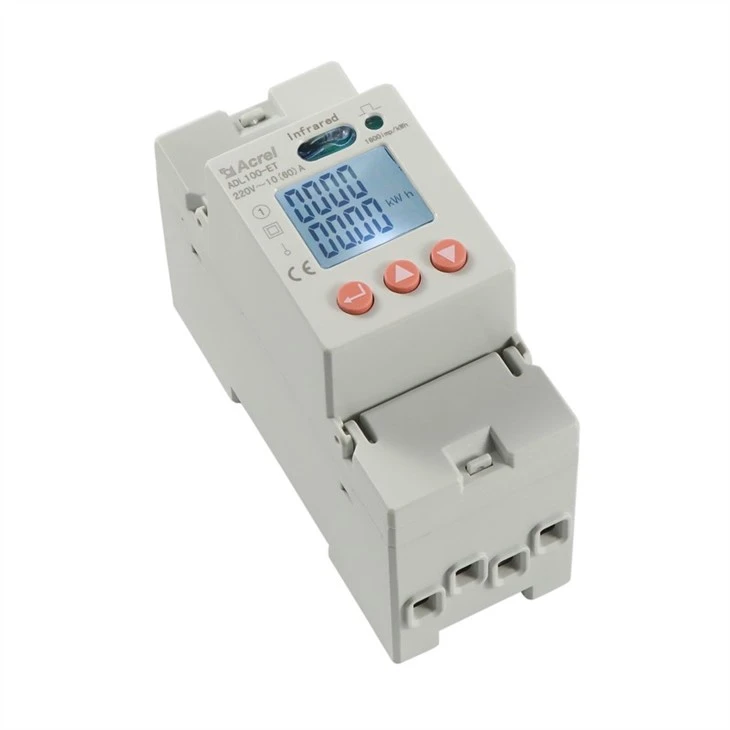

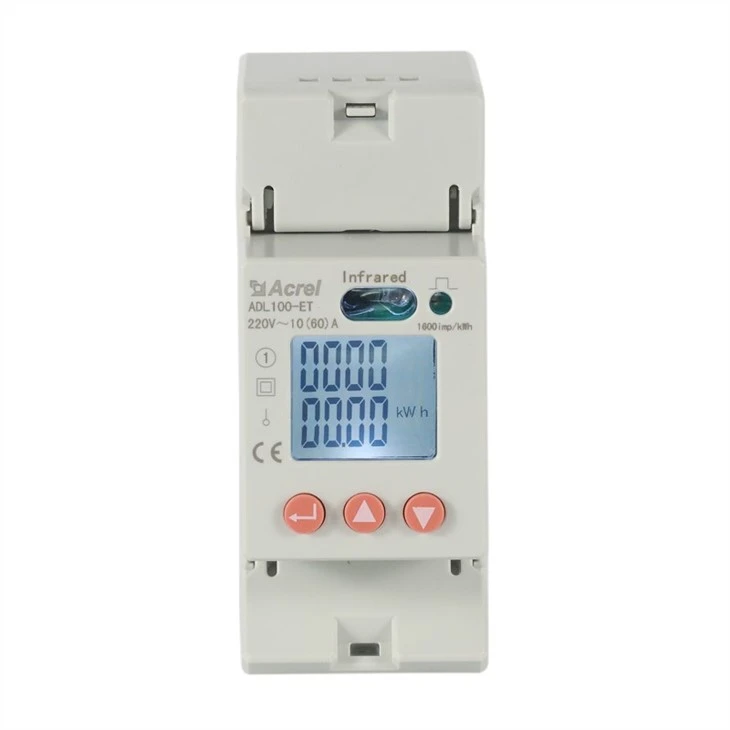

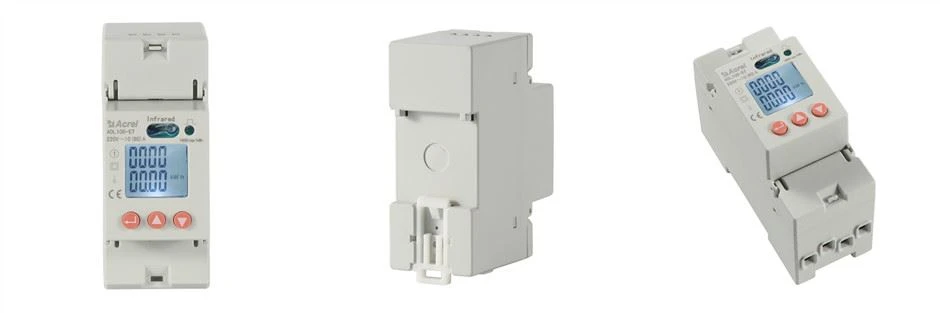

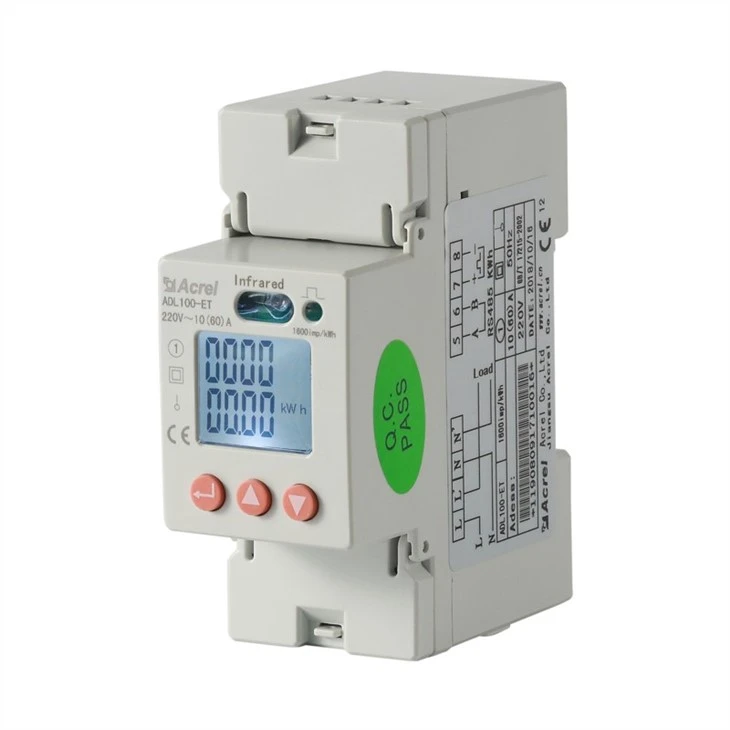

Izgled
Parametar
|
Ulazni napon |
Referentni napon |
AC 220V |
|
Referentna frekvencija |
50Hz |
|
|
Potrošnja energije |
<10VA |
|
|
Ulazna struja |
Osnovna struja |
10A |
|
Maksimalna struja |
60A |
|
|
Startna struja |
4‰Ib |
|
|
Potrošnja |
<4VA (Maximum current) |
|
|
Performanse mjerenja |
Tačnost mjerenja |
1class |
|
Opseg mjerenja |
000000.00~99999999kWh |
|
|
Preciznost sata |
Greška Manja ili jednaka 0.5s/d |
|
|
Aktivan puls |
Širina pulsa |
80±20ms |
|
Pulsna konstanta |
1600 imp/kWh, LED |
|
|
Komunikacija |
Interface |
RS485(A+,B-) |
|
Način povezivanja |
Oklopljeni provodnici upredene parice |
|
|
Protokol |
MODBUS-RTU |
|

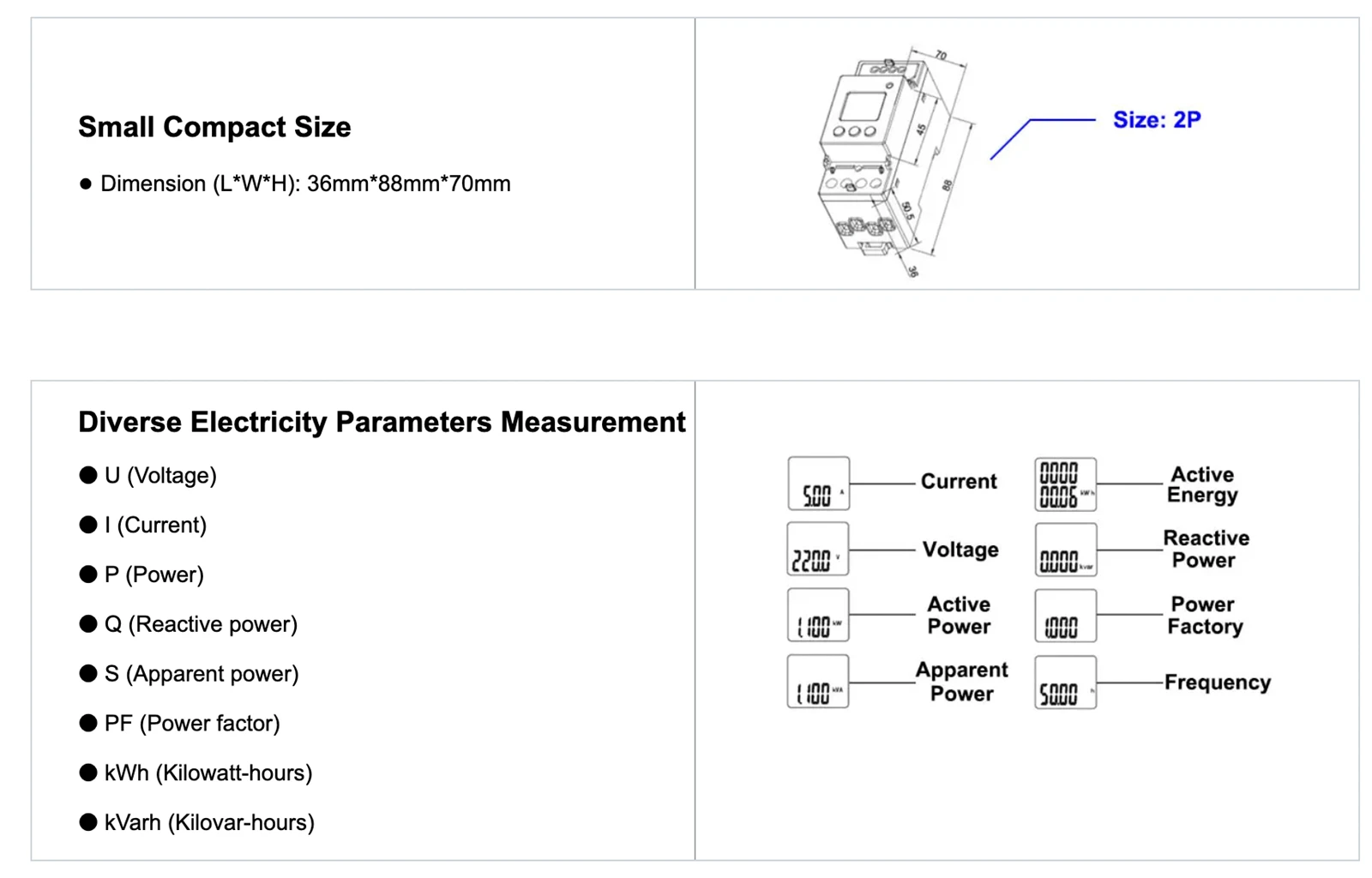

Funkcija
|
Funkcija |
Opis funkcije |
Funkcija pruža |
|
Mjerenje kWh |
Monofazni aktivni kWh (pozitivni i negativni) |
■ |
|
Mjerenje električnih parametara |
Napon, struja, aktivna snaga, reaktivna snaga, prividna snaga, faktor snage i frekvencija |
■ |
|
LCD ekran |
8-bitni dio LCD |
■ |
|
Programiranje ključeva |
3 tipke za postavljanje parametara kao što su kod, adresa, brzina prijenosa, višetarifni i komunikacijski protokol |
■ |
|
Pulsni izlaz |
Pulsni izlaz aktivne energije |
■ |
|

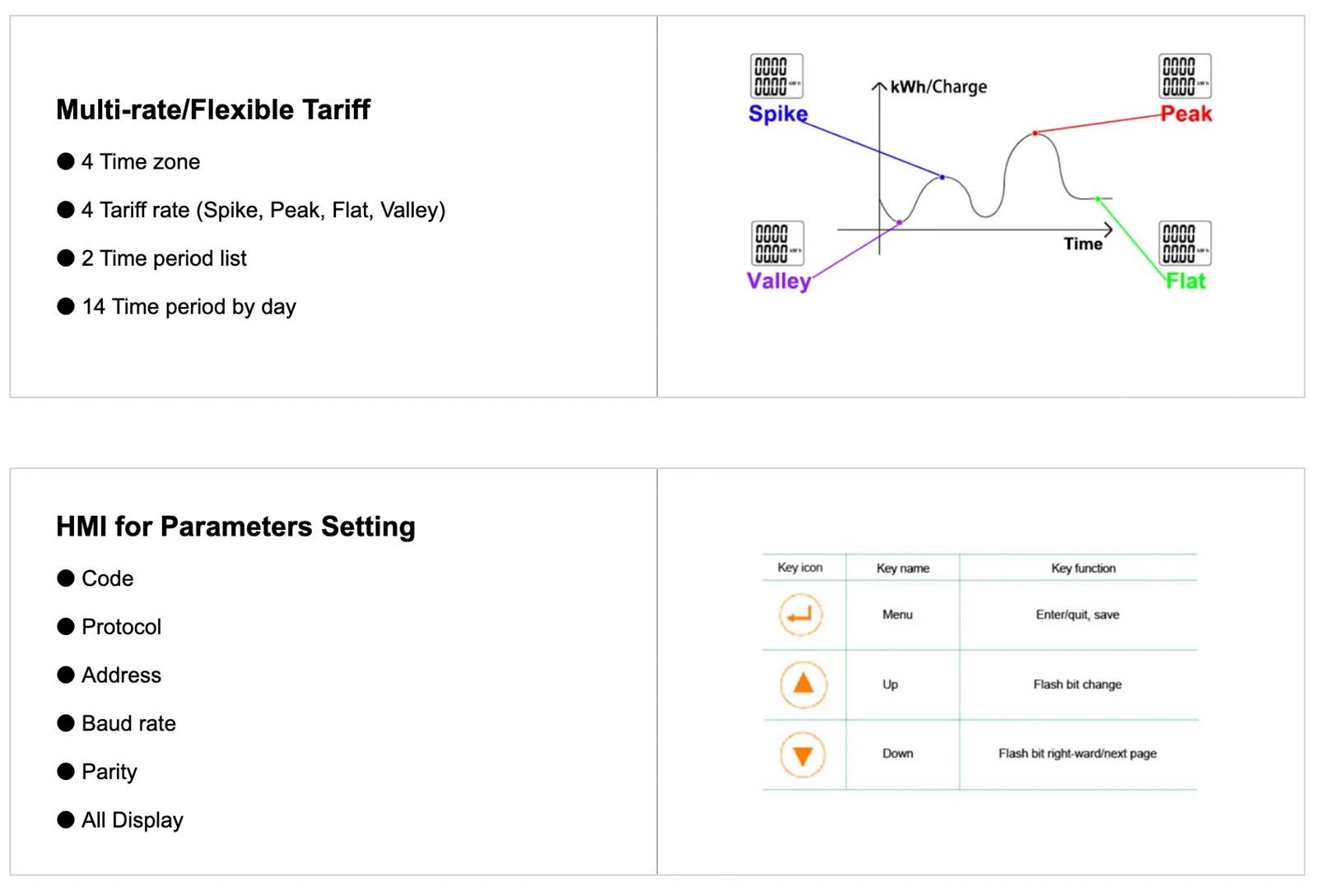

Višetarifni |
Prilagodite 4 vremenske zone, 2 liste vremenskih intervala, 14 vremenskih intervala po danu i 4 tarifne stope |
□F |
|
Komunikacija |
Komunikacijski interfejs: RS485, Komunikacijski protokol: MODBUS-RTU |
□C |
|
Infracrvena komunikacija |
■ |
Dimenzije

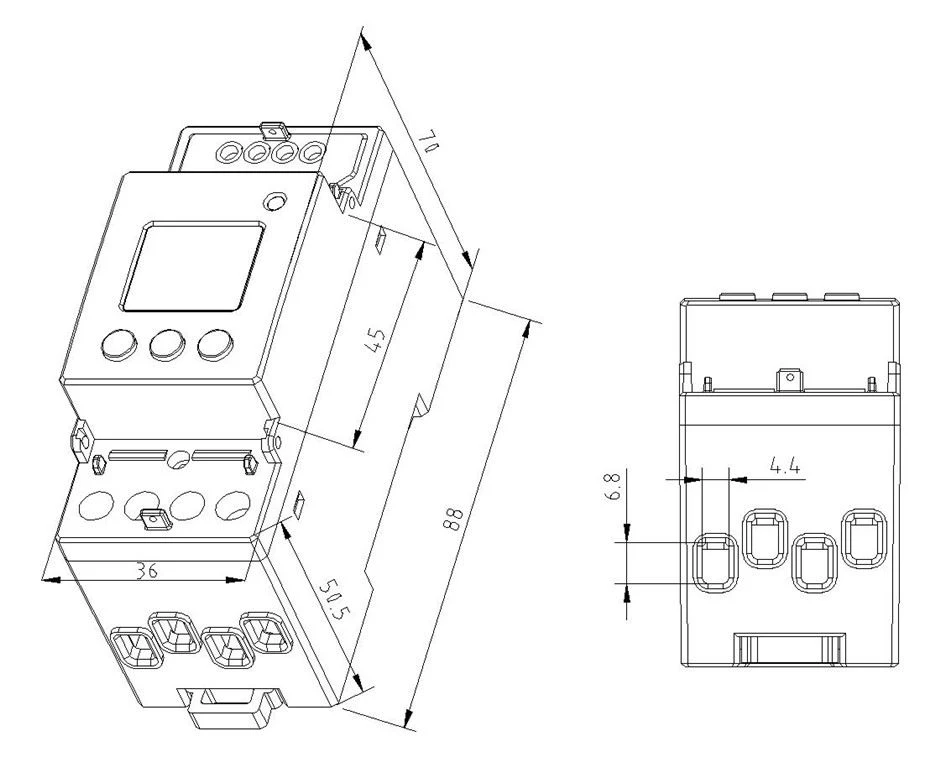

Dimenzije instrumenta
Napomena: obrtni moment ne bi trebao biti veći od 4.0N·m

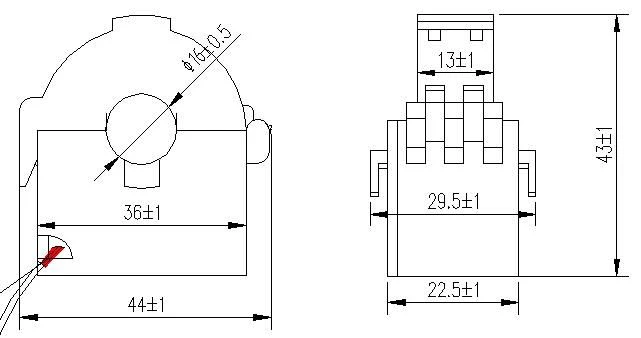

Vanjske dimenzije transformatora

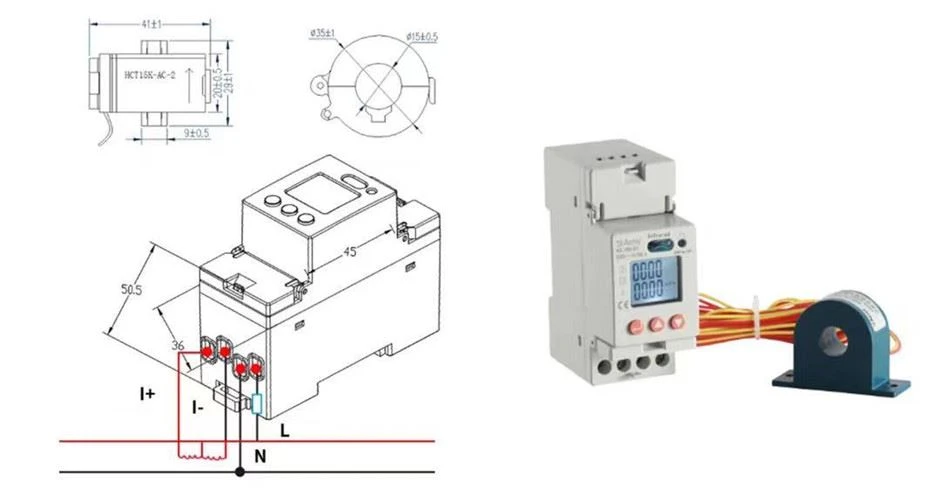

Ožičenje
10(60)A
ADL100 jednofazno električno brojilo koristilo je metodu direktnog povezivanja. Obratite pažnju na smjer ulaza i izlaza tijekom ožičenja i čvrsto pričvrstite šrafove, spriječite nenormalan rad mjerača.

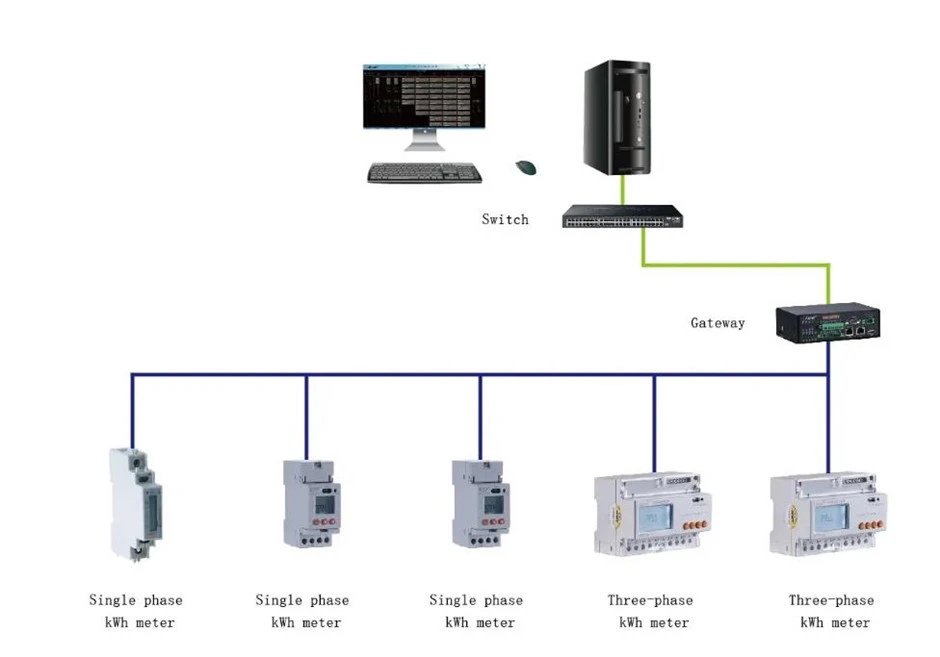

Scenario aplikacije

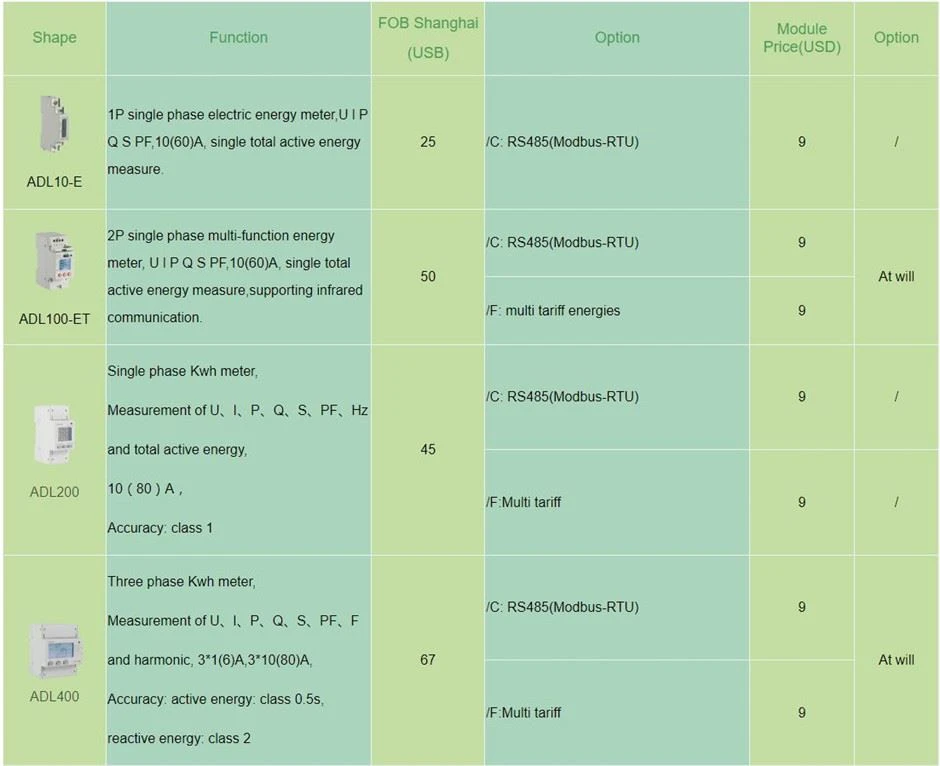

Citat
