Opis

PZ serija inteligentni DC energetski metar je dizajniran za aplikacije kao što su DC paneli, solarna snaga, telekomunikacijske baznu stanice, i priključke za punjenje. Ova serija instrumenata može mjeriti napon, struju, snagu, naprijed i obrnuto napajanje u DC sistemu. Može se koristiti za lokalni prikaz i povezan sa industrijskom kontrolnom opremom, računarima, iz mjernog i kontrolnog sistema.

PZ serija inteligentni DC energetski metar ima i razne funkcije eksternih izgovora koje korisnik može izabrati od: RS485 komunikacijskog interfejsa, Modbus-RTU protokola, izlaza relejnog alarma, digitalnog ulaza/izlaza. Prema različitim zahtjevima, kroz tipke instrument panela možete postaviti omjer, parametre komunikacije

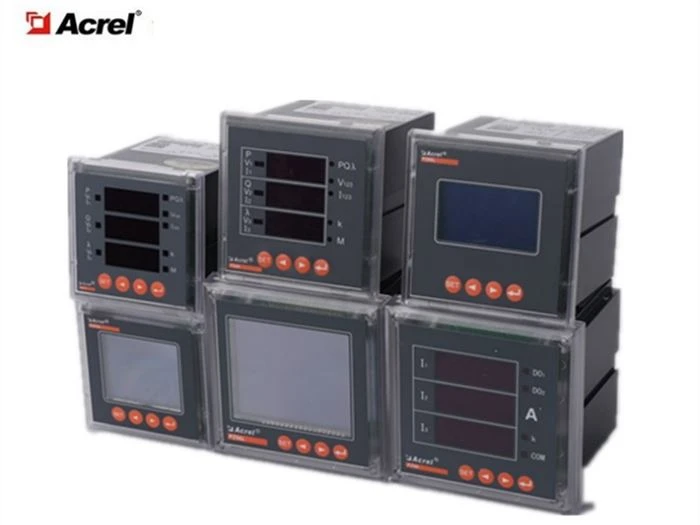

Izgled

Proizvod zadovoljava relevantne tehničke zahtjeve standardne Q/GDW1825-2013 SPECIFIKACIJE ISTOSMJERNE SNAGE,GB/T29318-2012 Ne-vozilo za mjerenje električne energije za električna vozila, Q/GDW364-2009 Specifikacija jedno-faznog energetskog mjerila.

Parametri

Parametri	Vrijednost
Unosa	DC napon	Raspon unosa	0~100V,0~500V,0~1000V
		Otpor unosa	≥6kΩ/V
	DC struja	Raspon unosa	0~2500A(Shunt ili Hall Sensor)
		Šunt	Izlaz 75mV
		Hodnik	Izlaz 0~20mA, 0~5V
		Potrošnja	≤1mW
	Preopterećenje	.2 fold rating(continuous);10fold rating for 1 second
Klasa preciznosti	0.5 klasa
Puls	Napon i struja :750V, 300A, Default Pulse Constant:100imp/kWh
	Napon i struja :1000V, 300A, Default Pulse Constant:100imp/kWh
	Napon i struja :1000V, 200A, Default Pulse Constant:100imp/kWh

Funkcija	Mjerenje elektricnih parametara	U, ja, P
	Mjerenje kWh	Aktivni kWh (pozitivan i negativan) Aktivni kWh (pozitivan i negativan)
	Multi Tarifa	Dva seta rasporeda, jedna godina se može podijeliti u 4 vremenske zone, svaki skup rasporeda se može postaviti na 12 dnevnih vremenskih slota,4 stope (F1, F2, F3, F4 su vrhovi i ravni doline), minimalni interval vremenskog perioda je 15 minuta, a vremenski period se može postaviti preko nulte tačke. (Samo za LCD tečni kristalni metre)
	Povijesni podaci Zapis	Može brojati historijsku električnu energiju u posljednjih 12 mjeseci (električna energija po raznim stopama). (Samo LCD metar ima)
	Prebaci ulaznu i izlaznu funkciju	PZ72 ima dva izlaza prekidača i dva ulaza prekidača. PZ96 ima dva izlaza prekidača i četiri ulaza prekidača. Izlaz prekidača je izlaz releja, koji može ostvariti "daljinski upravljač" i izlaz alarma. Ulaz prekidača ne može samo prikupiti i prikazati informacije o statusu lokalnog prekidača već i funkciju daljinskog prijenosa može biti realizovano putem RS485 instrumenta, to jest funkcije "daljinski signal".
	Prikaz	LCD ili LED
	Komunikaciju	Komunikacijski interfejs: RS485, Komunikacijski protokol:MODBUS-RTU ili DL/T645-2007 protokol Baud rate 1200, 2400, 4800, 9600, 19200, 38400 opcionalno, infracrvena je fiksna na 1200bps.
Prekidač	DI	Suhi kontaktni ulaz, ugrađeno napajanje instrumenta, fotoelektrična izolacija
Prekidač	RADITI	2 izlaza releja, normalno otvoreni kontakti, kapacitet 2A/30VDC ili 2A/250VAC
Napajanje	Raspon napona	85~265VAC-50/60Hz;20~60VDC;100~350VDC
Napajanje	Potrošnja	≤2W
Otpornost na izolaciju	≥100MΩ
Frekvencija snage izdrži napon	3kV/1min(RMS)
Okolina	Temperatura	Rad:-25°C~+65°C;skladištenje:-40°C~+80°C
	Vlažnost	≤93%RH non-kondensing
	Visinu	≤ 2500m

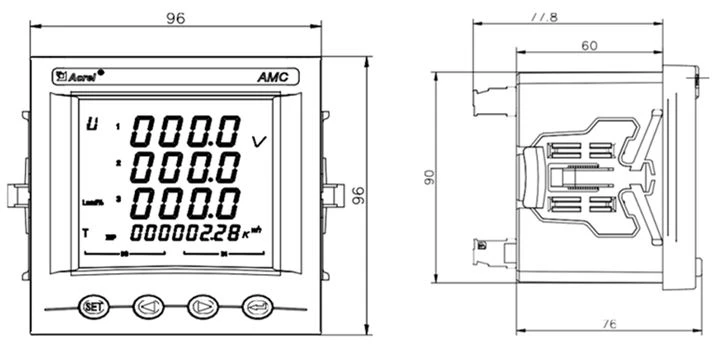

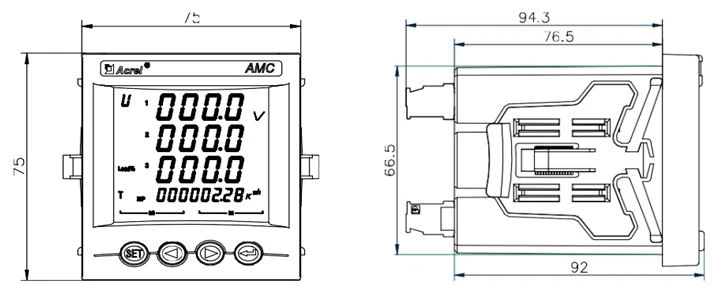

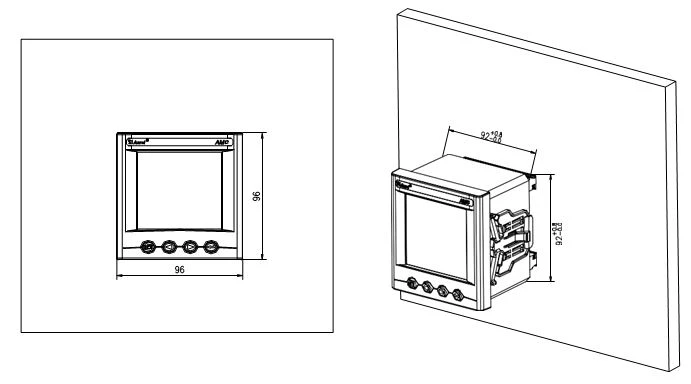

Dimenzije

Oris	veličina faceplate		velicina stanovanja			izrezana velicina
Oris	Širina	visina	Širina	visina	Dubina	Širina	visina
72 kvadrata	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 kvadrata	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
