Opis
WH-M modul temperature i vlažnosti se uglavnom koristi za ispitivanje unutrašnje temperature i vlažnosti ormara srednje i visokonaponske prekidače, terminalne kutije, glavne jedinice prstena, podstanice kutija i druge opreme. Ovaj modul usvaja posebnu ljusku, sa dobrim efektom ventilacije, delikatan izgled, može efikasno zaštititi unutrašnje komponente, poboljšati životni vek, te olakšati instalaciju i ožičavanje.

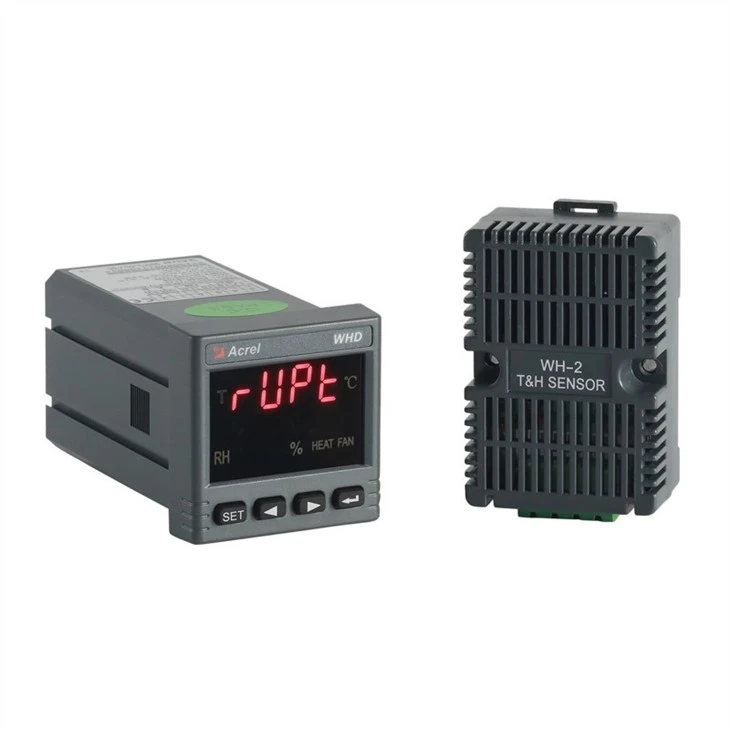

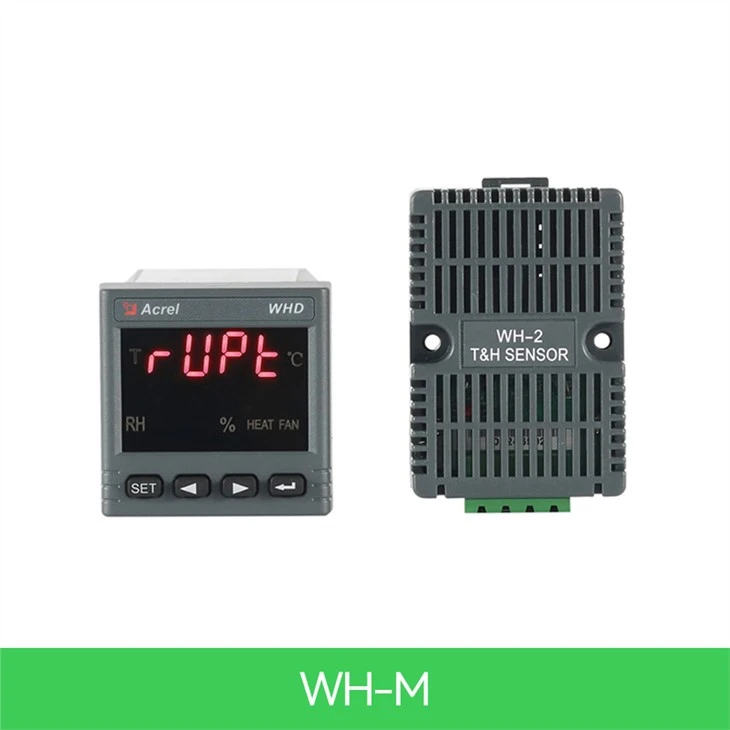

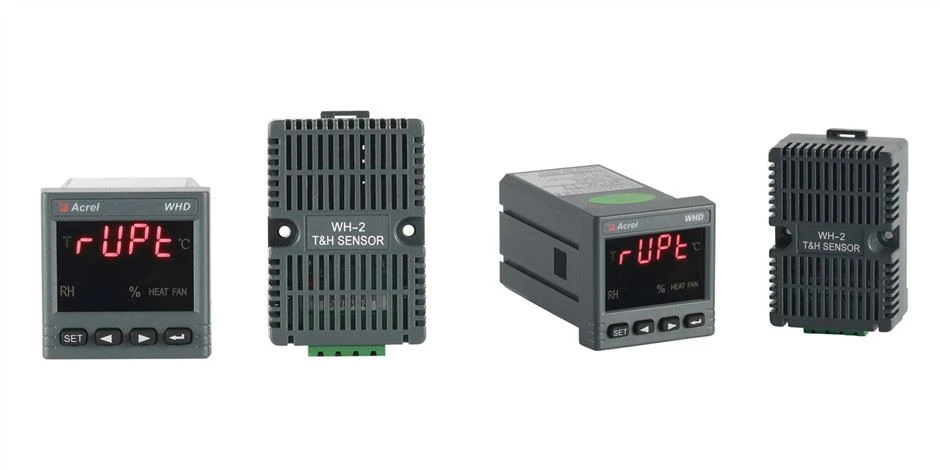

Izgled
Parametri
Tehnički parametar | Indeks | |
Raspon mjerenja | Temperatura | -40.0°C~80.0°C |
Vlažnost | 20%RH~95%RH | |
Tačnost | Temperatura | ±1°C |
Vlažnost | ±5%RH | |
Komunikaciju | RS485, (MODBUS-RTU) protokol | |
Pomoćno napajanje | Napon | DC 12~24V |
Potrošnja | ≤0.5W | |
Mean time between failures | ≥50000 sati | |
Okolina | Temperatura | -40°C~+80°C |
Vlažnost | ≤95%RH,Nema kondenzacije, nema korozivnog gasa | |
Visinu | ≤2500 m | |

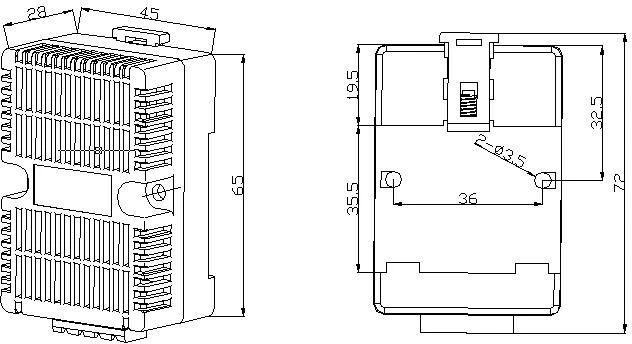

Dimenzije
Ožičen
Pregled komunikacije
Metar koristi Modbus-RTU komunikacijski protokol, koji detaljno definiše kodove za provjeru, sekvence podataka itd., koji su neophodni za određenu razmjenu podataka. MODBUS protokol koristi vezu master-slave respond (pola dupleks) na jednoj komunikacijskoj liniji. Kada je signal glavnog računara adresiran na jedinstveni terminal (rob), terminal šalje signal odgovora za prenos domaćinu.
MODBUS protokol dozvoljava komunikaciju samo između host računara (PC, PLC, itd.) i terminalskog uređaja, ali ne dozvoljava razmjenu podataka između nezavisnih terminalskih uređaja, tako da svaki terminalni uređaj neće zauzimati komunikacijsku liniju tokom njihove inicijalizacije, već samo odgovoriti na signal upita koji stiže na mašinu.

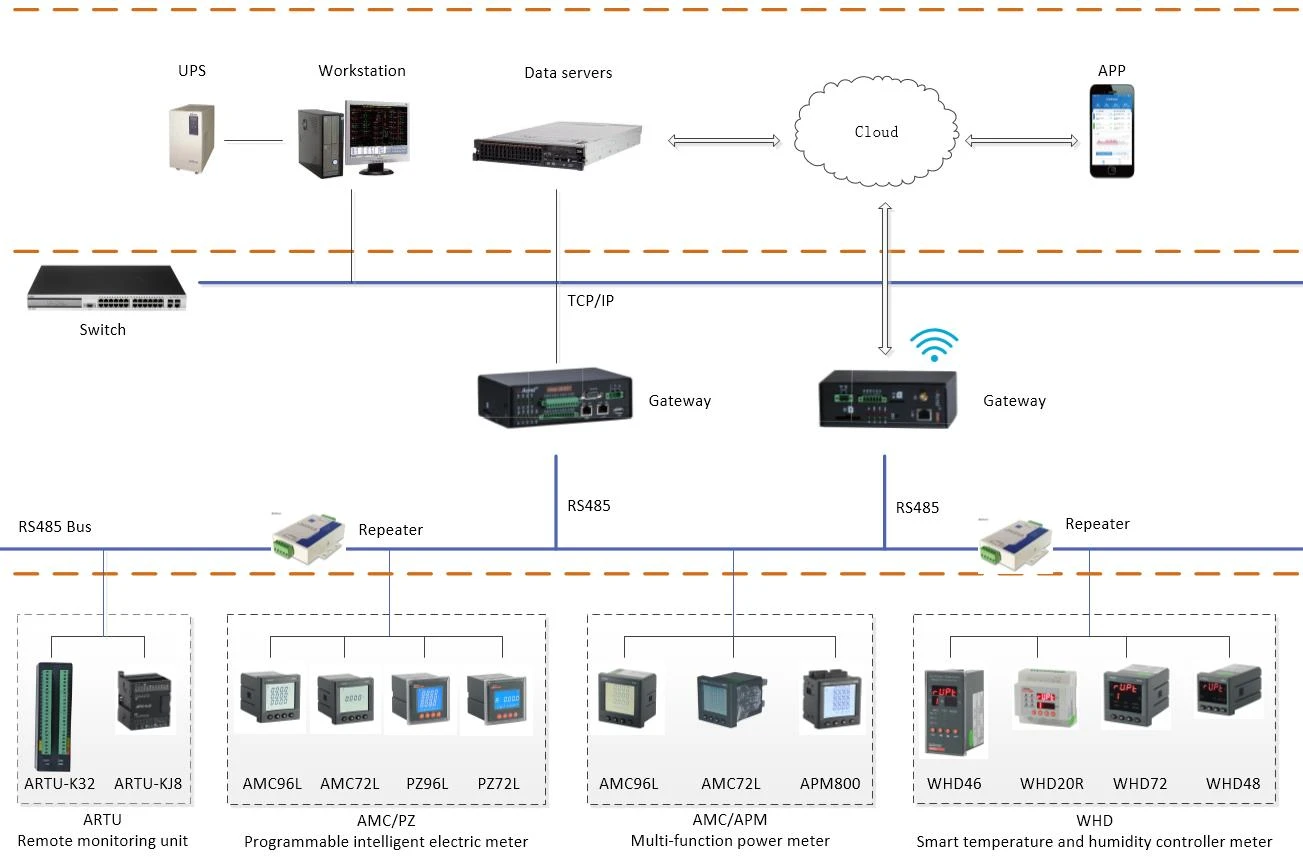

Scenario aplikacije
