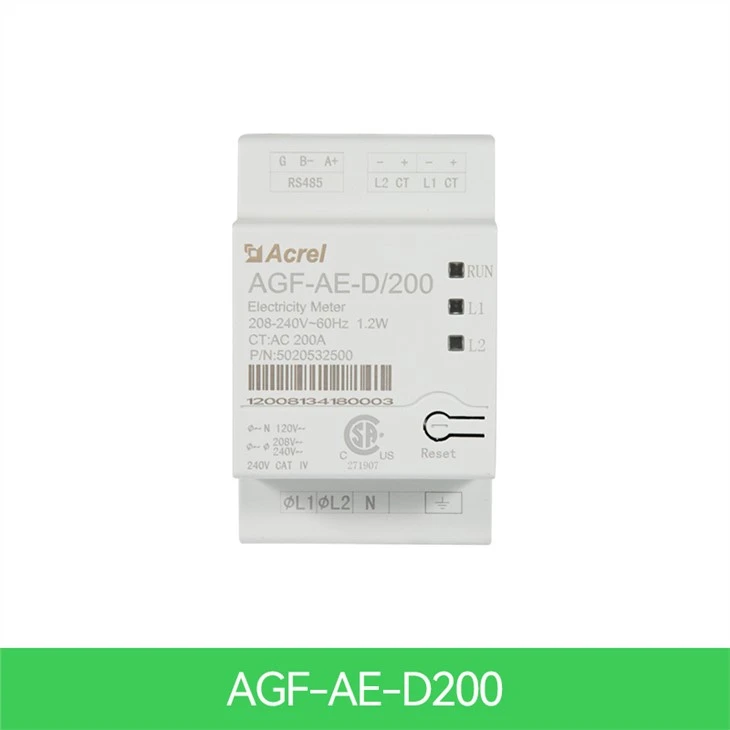

Metar sunčevog sistema

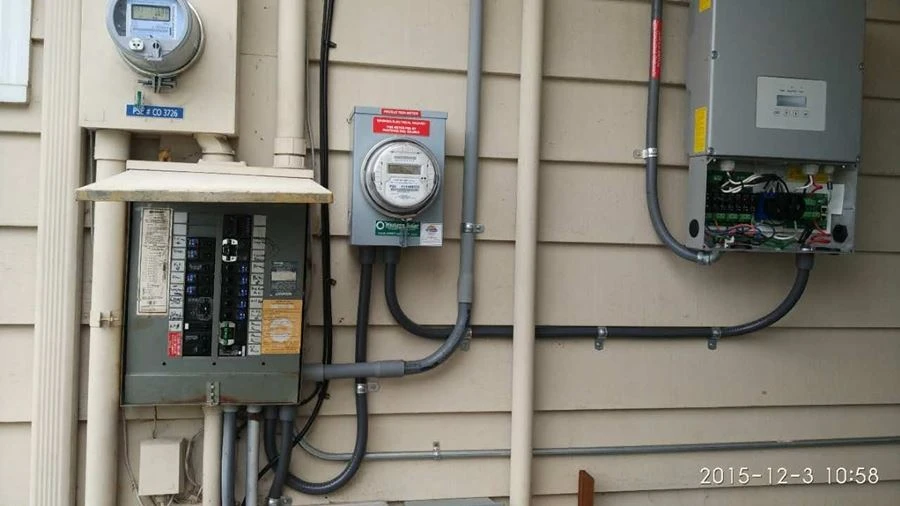

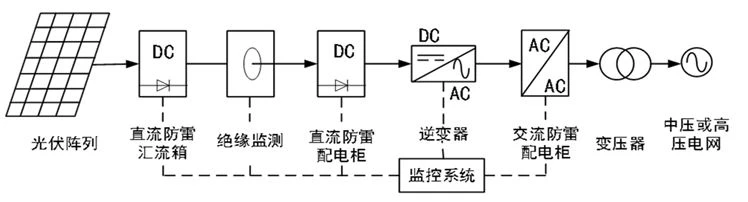

U jednom inverter sistemu, metar je povezan direktno sa inverterom. Ako vaš inverter ima ugrađeni metar za ocjenu prihoda (RGM; inverter se naziva inverterom za ocjenu prihoda), možete povezati vanjski metar na istoj autobusu kao i RGM. Acrel ima AGF-AE-D/200 završio EMC proveo emisiju i zračio emisiju test izvještaj i FCC klase B za industriju & stambeni.

Meter Electrical Service			Jedinice
	AGF-AE-D/100	AGF-AE-D/200
Ocijenjeni napon-LinetoN	120		V
Ocijenjena linija napona-lineto	208/240		V
Prošireni raspon napona	88%~110%
AC frekvencija	60		Hz
Podržane omreži	L1/L2/N/PE
Potrošnja energije	1.2		W
Komunikaciju
Interfejsi za komunikaciju metera	RS 485
Vrijeme odziva	≤1		S
Preciznost metra
Ocijenjena RMS struja	100	200	A
1%-100% CT struje	±0.5	±0.5	%
Trenutni transformatori
Broj isporučenika trenutnih transformatora	2
Dimenzije	I.D.15O. D:35	70.5×54.5×39(H×W×D)	Mm
Standardna u skladu
Sigurnost	UL1741
Specifikacije instalacije
Dimenzije(H×W×D)	54.1×87.8×52		Mm
Težina	0.2		kg
Raspon temperature operativnog	-30~55		°C
Relativna vlažnost(non condensing)	5-90		%
Tip montaže	DIN-Rail, 35mm

	Tačnost AGF-AE-D/100: 100A AGF-AE-D/200: 200A Frekvenciju 60Hz Napajanje(samooskrba) AC85~265V ili DC100~350V; potrošnja energije ≤10VA Potrošnja unosa manje od 0,2VA
Potrošnja unosa Manje od 0,2VA Dimenzija(L*W*H) 54.1*87.8*52mm Instalacija DIN 35 mm

Naš PV/Solarni inverter energetski metar u jednom inverter sistemu, metar je povezan direktno sa inverterom. Ako inverter ima ugrađeni metar razreda prihoda (RGM; inverter se odnosi na inverter za ocjenu prihoda), naši kupci mogu povezati vanjski metar u istom autobusu kao i RGM.

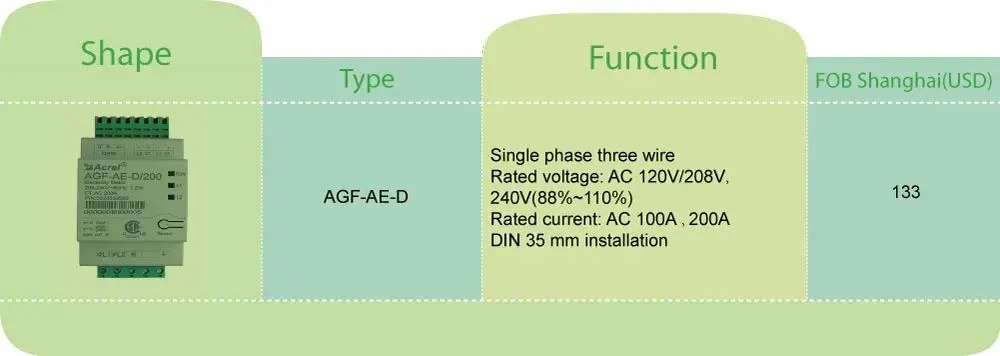

Tip	Opis funkcije
AGF-AE-D/100	1. Kontrola napajanja za fotonaponski / sistem za skladištenje energije 2. Mjerenje pune snage, osvježavanje podataka velike brzine 3. Instaliran Din Rail 4. Laka instalacija od strane 2 eksterna split core strujna transformatora 0-100A
AGF-AE-D/200	1. Kontrola napajanja za fotonaponski / sistem za skladištenje energije 2. Mjerenje pune snage, osvježavanje podataka velike brzine 3. Instalirana din šina 4. Laka instalacija od strane 2 eksterna razdvojenog jezgra strujnog transformatora 0-200A

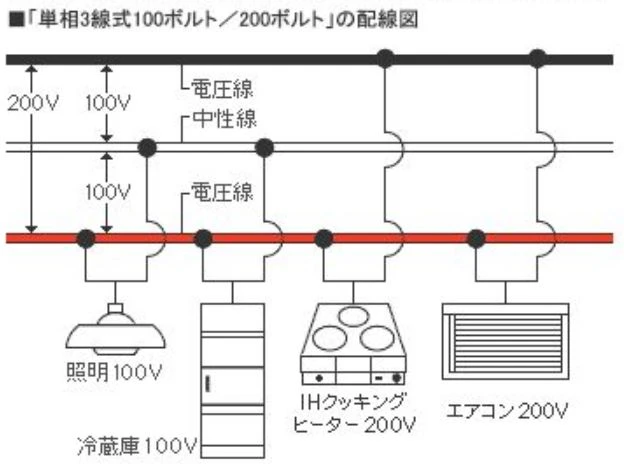

* Jednostruka faza 2 kanal 3 žica

* Ocijenjeni napon AC 120V/208V,240V(88%~110%)*Ocijenjena struja:AC 100A

* Ocijenjena frekvencija:60HZ

* Komunikacija:RS485,SunSpec protokol

* UL1741 instaliran u izlazu invertera, pretvarača, kontrolora i opreme sistema interkonekcije za upotrebu sa distribuiranim energetskim resursima

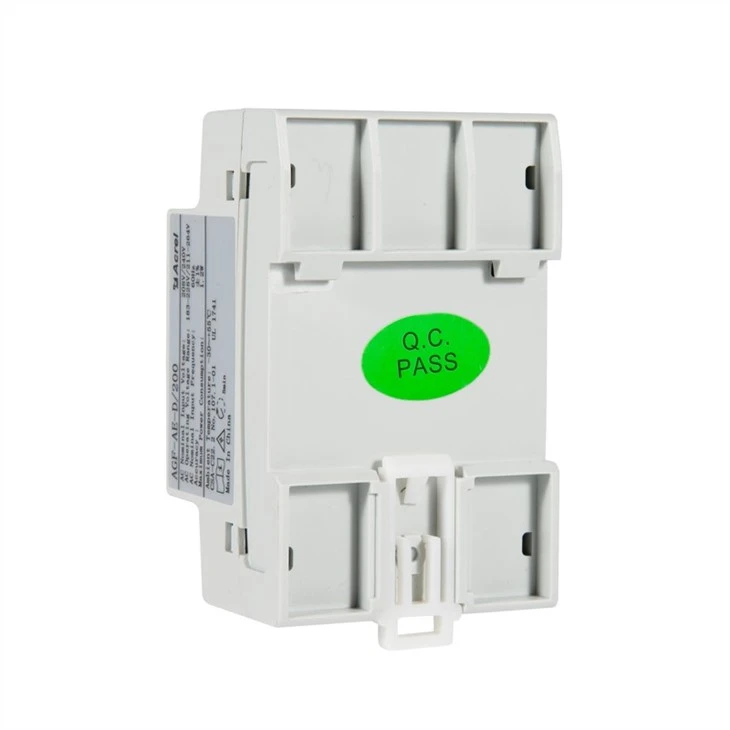

(35mm Din Rail Install)

1. Isključite AC napajanje prije stezanja strujne transformatore.

2. Instalirajte CT-e oko konduktera koji će biti izmjereni. CT-e split-jezgra se mogu otvoriti za 3 instalacije oko akonduktora. Anylon kablovsku kravatu može biti osigurana oko CT vrha spriječiti slučajno otvaranje.

3. Instalirajte CT sa strelom koja pokazuje na mrežu za mjerenje potrošnje ili izvoza.

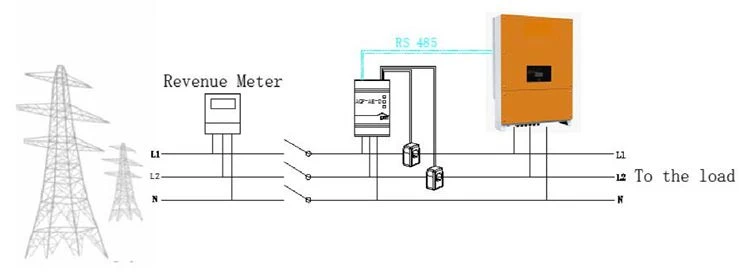

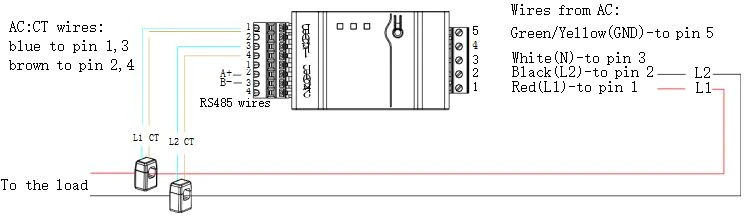

Ako povezujete metar sa inverterom, obratite se dijagramu veze.

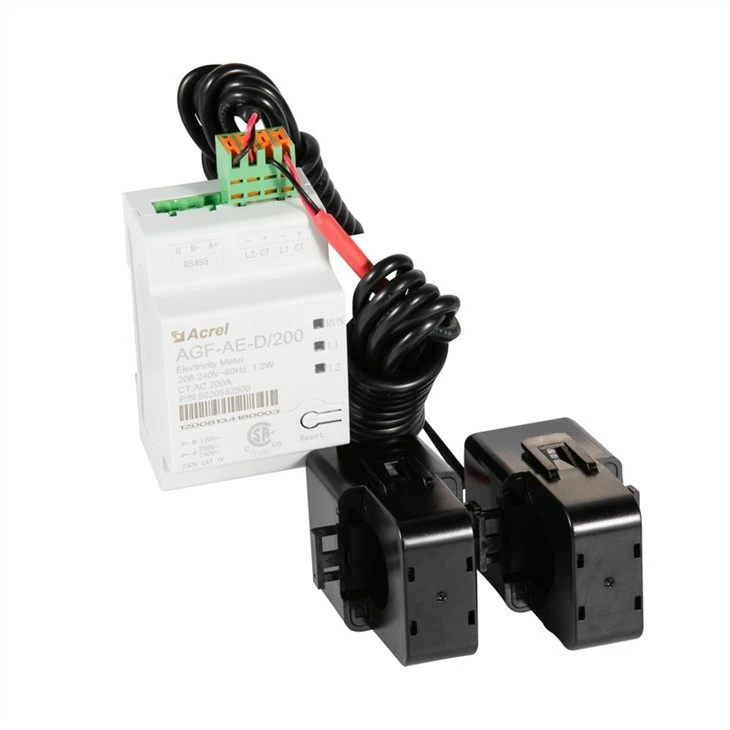

Trenutni transformator je pakiran zajedno sa metarom.
