Opis

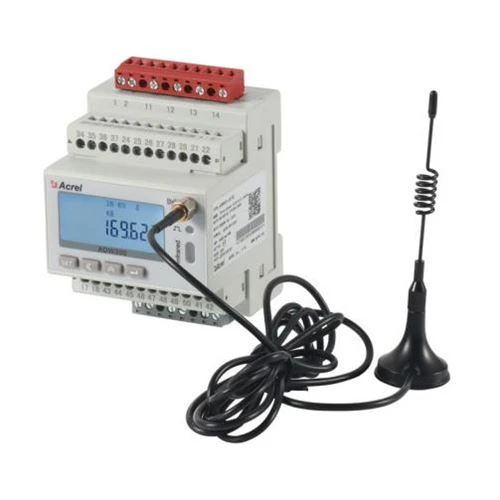

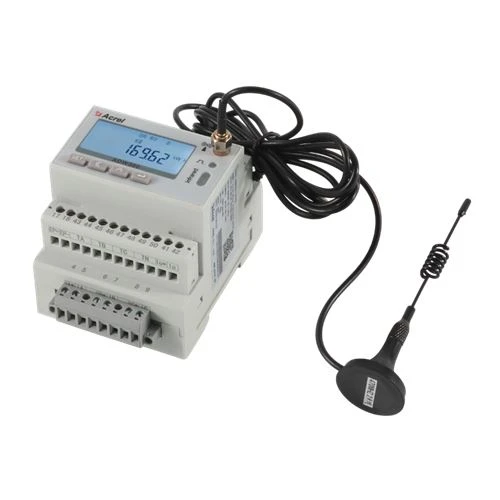

Acrel bežični trofazni mjerač energije se uglavnom koristi za mjerenje tri faze aktivne energije na niskonaponskim mrežama. Ovaj bežični mjerač energije može se pohvaliti prednostima uključujući kompaktnu veličinu, visoku preciznost i bogate karakteristike. Prema različitim zahtjevima.
Postoje mnoge komunikacijske funkcije kao što su RS485 komunikacija, 2G, NB, 4G, WiFi dodajući novi režim uzorkovanja struje pomoću eksternog transformatora. Može se fleksibilno instalirati u razvodnu kutiju kako bi se postigli zahtjevi za mjerenje električne energije, nadzor rada i održavanja ili nadzor snage za različite regije i različita opterećenja.

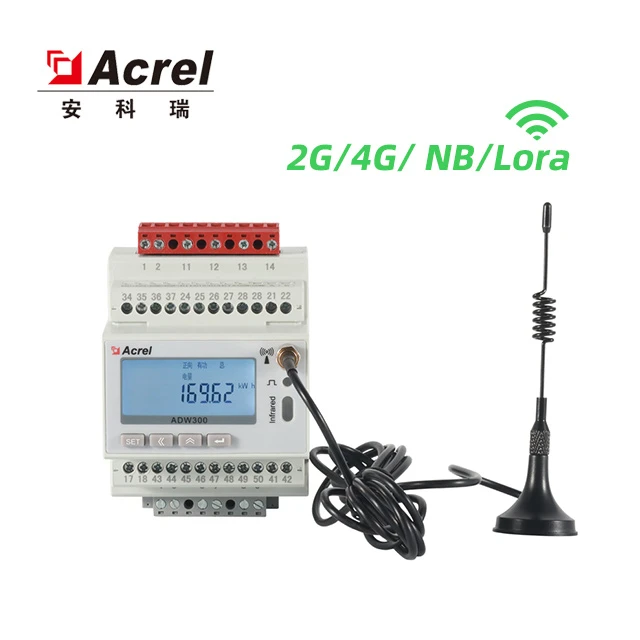

Izgled
 |  |  |
Sa porastom tehnologija male snage, širokopojasnog umrežavanja (LPWAN), kao što su Acrel LoRa uređaji i LoRaWAN otvoreni protokol, nova rješenja za pametno mjerenje električne energije pokazala su se uvjerljivom alternativom drugim opcijama povezivanja za oba interneta stvari (IoT). ) mreže i aplikacije za pametne mreže. Lora/LoRaWAN mjerači energije omogućavaju prikupljanje očitanja mjerača energije i prenos podataka na nekoliko kilometara radi agregacije.
Parametri
Ulaz napona | Nazivni napon | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Referenca frekvencija | 50Hz | |
Potrošnja | <0.5va(each> | |
Trenutni ulaz | Ulazna struja | 3×1(6)A; 3×1(6)A (ADW300W, 3×20(100)A (ADW300W) |
Startna struja | 1‰Ib (Klasa0.5S), 4‰Ib(Klasa1) | |
Potrošnja | <1va(each> | |
Pomoćna snaga | Napajanje | AC85~265V |
| Potrošnja energije | <> | |
Performanse mjerenja | Standard | IEC62053-22:2003, IEC62053-21:2003 |
Aktivna energija tačnost | Klasa 0.5S (ADW300), klasa 1 (ADW300W) | |
Temperatura tačnost | ±2 stepena | |
Puls | Širina pulsa | 80±20ms |
Pulsna konstanta | 6400 imp/kWh, 400 imp/kWh | |
Komunikacija | Bežični | Prenos na 470MHz i maksimalna udaljenost na otvorenom prostoru je 1km; 2G; NB;4G |
Infracrveni komunikacija | Konstantna brzina prijenosa je 1200 | |
Interfejs | RS485(A,B) | |
Način povezivanja | Oklopljeni provodnici upredene parice | |
Protokol | MODBUS-RTU |
Opis funkcije
Funkcija | Opis funkcije | Funkcija pruža |
Način prikaza | LCD | ■ |
Mjerenje energije | Aktivan kWh (pozitivan i negativan), kvadrant reaktivan energija energije | ■ |
Električno mjerenje | U,I, P,Q,S,PF,F | ■ |
Harmonična funkcija | THDv,Harmonicon 2.{1}}st | ■ |
Pulsni izlaz | Aktivni impulsni izlaz | ■ |
Stepen trofazne neravnoteže | Neravnoteža napona, neravnoteža struje | ■ |
Merenje temperature | Temperatura A/B/C/N (Alternativna figuracija: T) | □ |
DI/DO | 4DI,2DO (Alternativna figuracija: K) | □ |
Nakon struje | Jednosmjerno nakon struje (Alternativna figuracija: L) | □ |
Led displej | Pulsni LED displej | ■ |
Eksterni strujni transformator | Eksterni strujni transformator otvorenog tipa (Alternativna figuracija: W) | □ |
Električni parametar | Pod naponom, pod strujom, prekomjernom strujom, podopterećenjem itd | ■ |
Komunikacija | Infracrvena komunikacija | ■ |
RS485 (Alternativna konfiguracija: C) | □ | |
Bežični prijenos na 470MHz (Alternativna figuracija: LR) | □ | |
GPRS (Alternativna figuracija: 2G) | □ | |
NB-IOT (Alternativna figuracija: NB) | □ | |
4G (Alternativna konfiguracija: 4G) | □ |
( ■ unutar □ opciono )

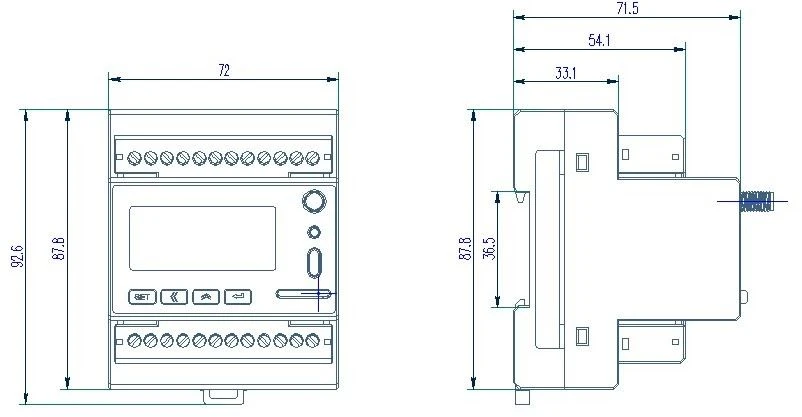

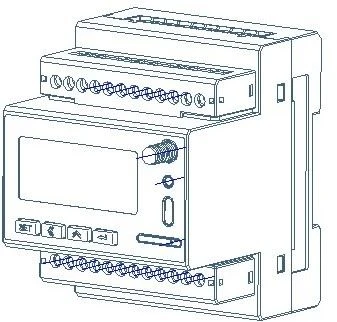

Dimenzije
Dimenzija transformatora diferencijalne struje
Specifikacije | CurrentRating | Unutrašnji prečnik Φ mm | Vanjski prečnik Φ mm | Težina |
AKH{0}}.66L45 | 16-100A | 45 | 76 | 0.18 |
AKH{0}}.66L80 | 100-250A | 80 | 120 | 0.42 |
AKH{0}}.66L100 | 250-400A | 100 | 140 | 0.50 |
AKH{0}}.66L150 | 400-800A | 150 | 190 | 1.32 |
AKH{0}}.66L200 | 800-1500A | 200 | 240 | 1.94 |

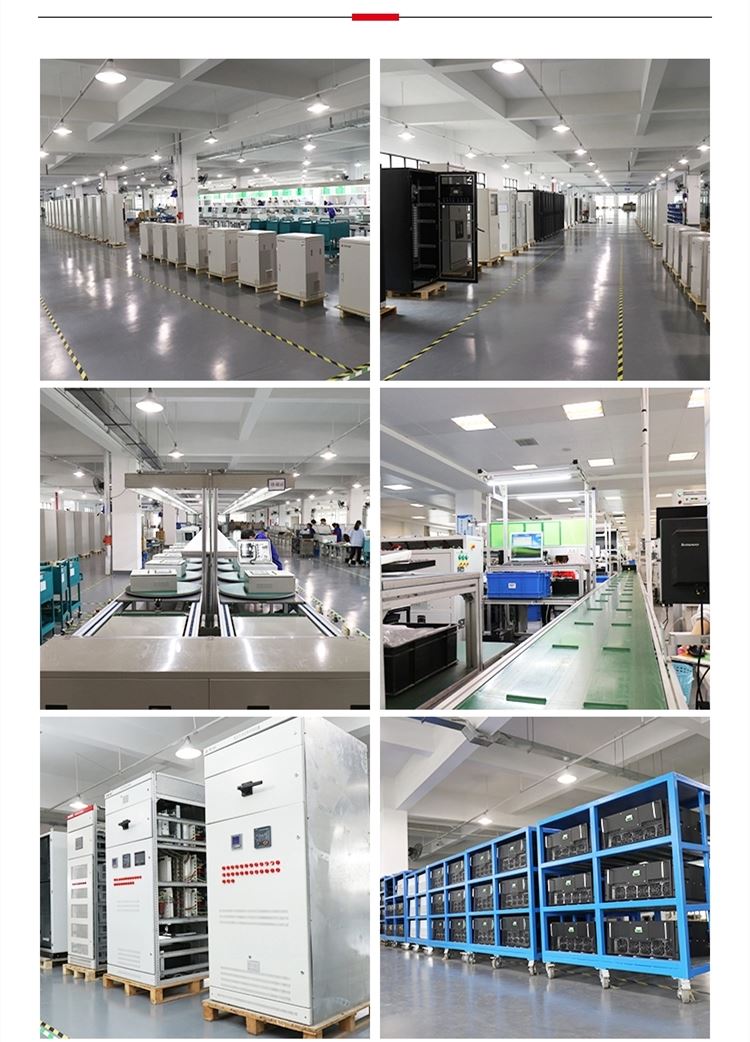

Profesionalna tehnička podrška i mašine za obradu

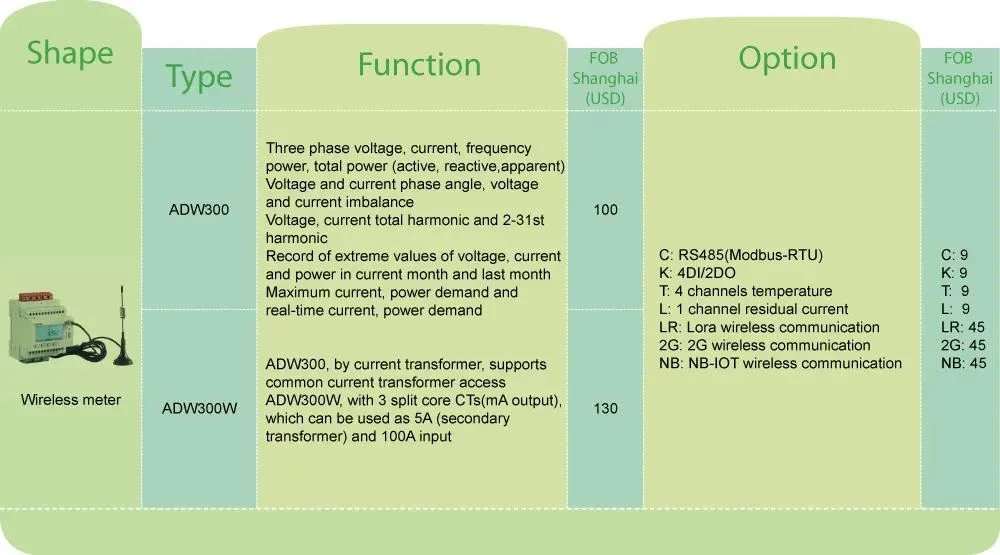

Citat
(kontaktirajte nas da saznate cijenu WiFi / 4G verzije)
