Opis

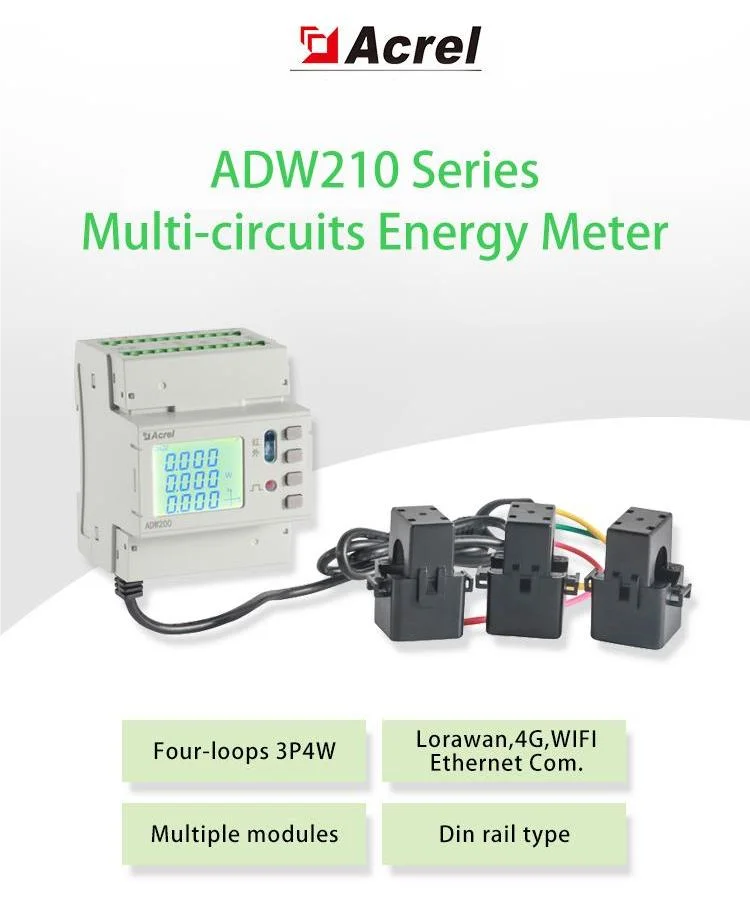

ADW210

Acrel ADW2XX serija šinskih mjerača snage sa više petlji uglavnom se koristi za mjerenje potpunih električnih parametara više trofaznih kola, do četiri trofazna strujna ulaza petlje mogu biti povezana istovremeno. Može mjeriti napon i struju, snagu, faktor snage, fazni ugao, neuravnoteženost, harmonike i druge parametre.

Preciznost

Aktivna snaga: klasa 1
Reaktivna snaga: klasa 2

Frekvencija

Opseg: 50 - 60Hz

Pulsni izlaz

Aktivni impulsni izlaz i reaktivni impulsni izlaz

Potrošnja

<0.5VA(Single phase)

Dimenzija (D*Š*V)

Veličina panela (D×Š):72*97,7*36 mm

Bežični

Prenos na 470MHz i maksimalna udaljenost na otvorenom prostoru je 1km; 2G; NB

Startna struja

4‰lb

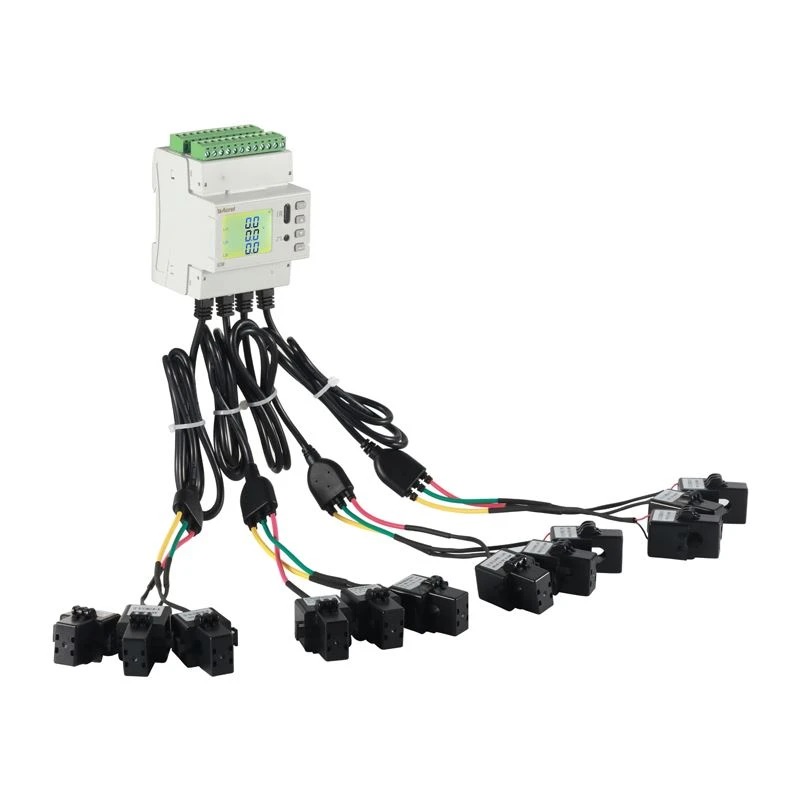

xxxx

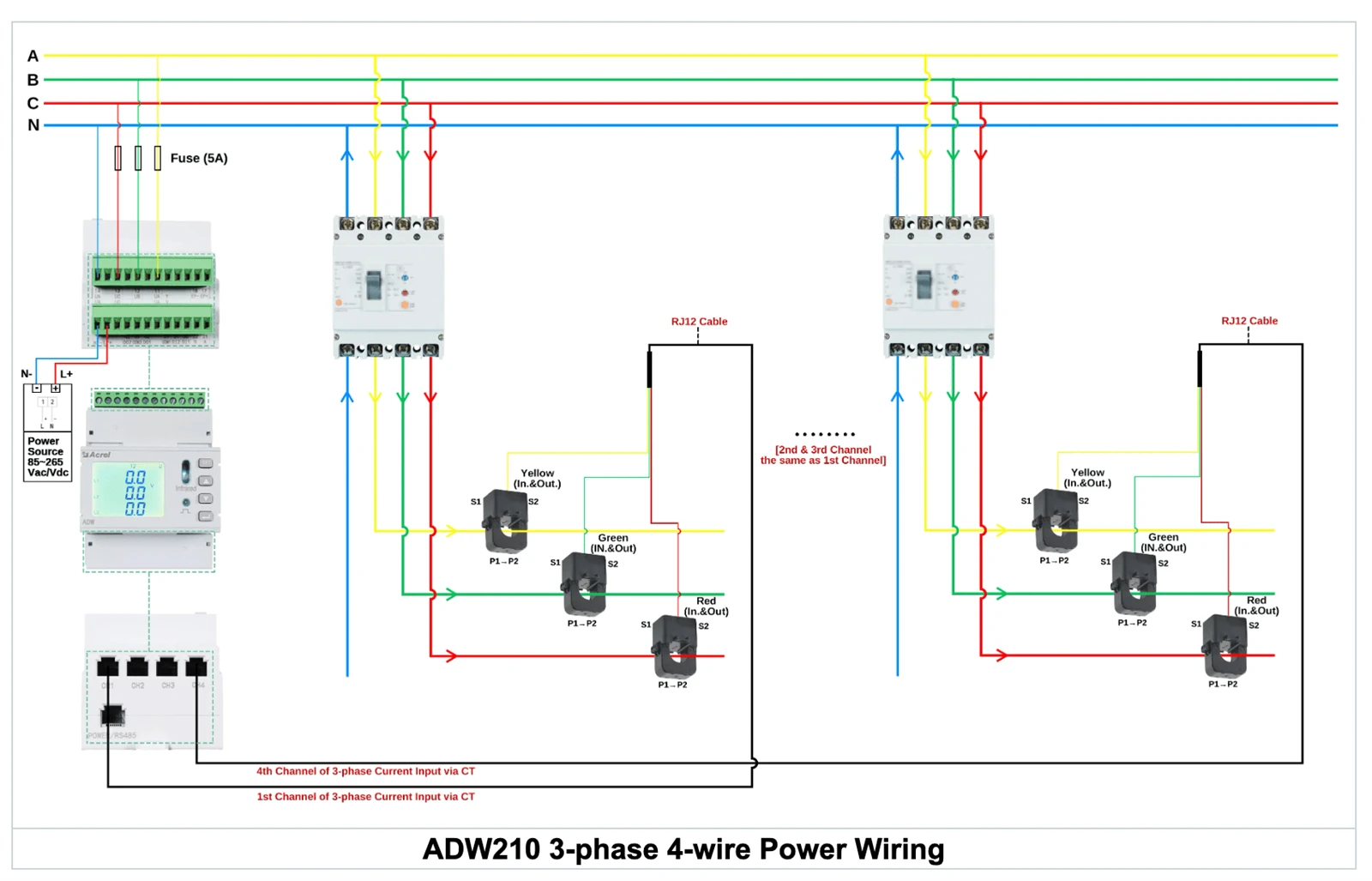

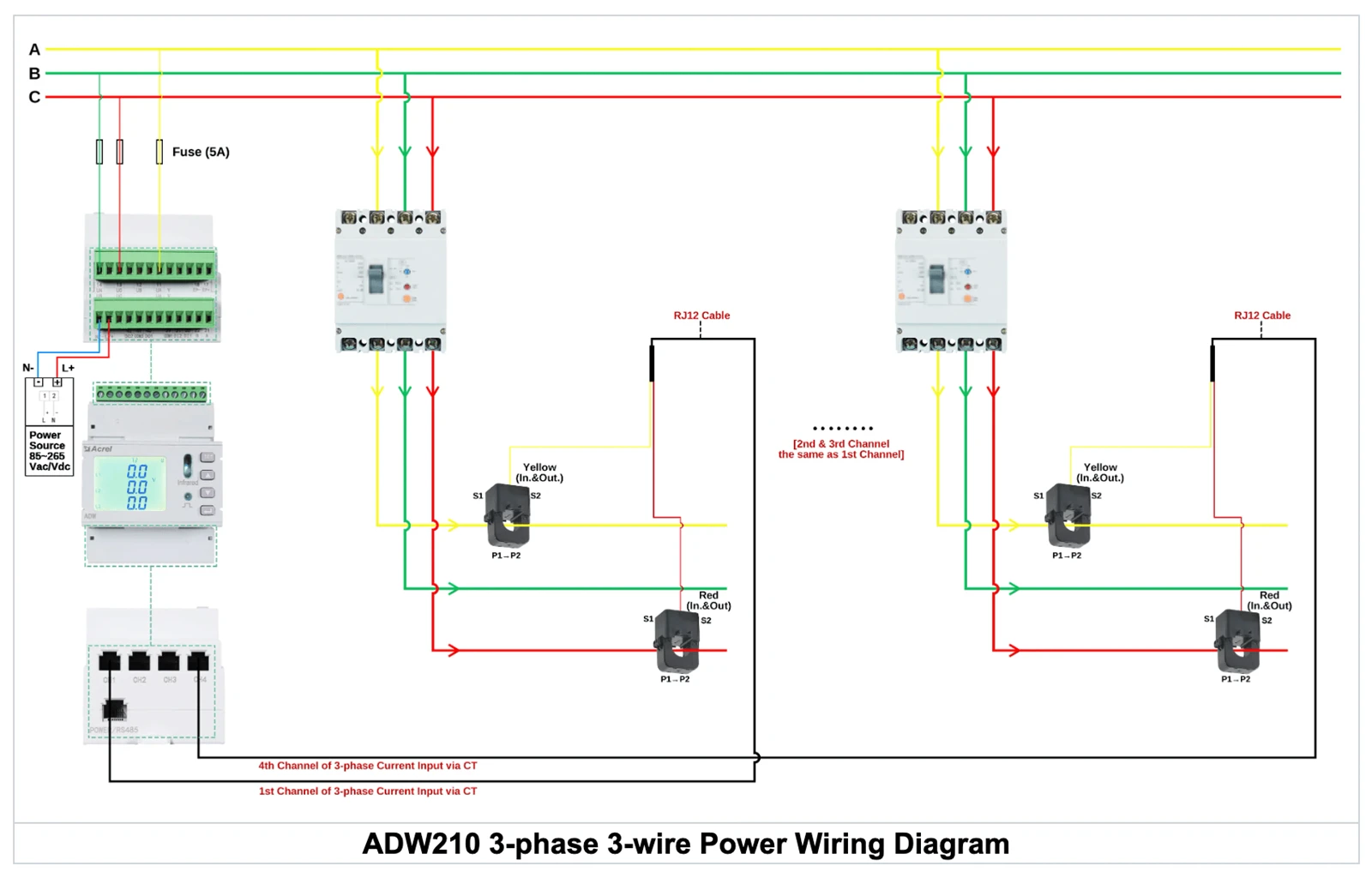

Specifikacija		3 faze 3 žice, 3 faze 4 žice
Voltage	Nazivni napon	3*220/380V
	Potrošnja	<0.5VA
Current	Ulazna struja	5A,100A
	Potrošnja	<0.5VA
Preciznost	Current	Klasa 0.5
	Aktivna snaga	Klasa 1
	Reaktivna snaga	Klasa 2
Komunikacija		RS485 (Modbus-RTU)
Relativna vlažnost		Manje ili jednako 95% (bez kondenzacije)
Outline	DŠV(mm)	7297.936
Temperatura	Operating	-25~55 stepeni
Temperatura	Čuvanje	-40~80 stepeni
Vlažnost		Manje ili jednako 95% (bez kondenzacije)
Visina		<2000m

Funkcija

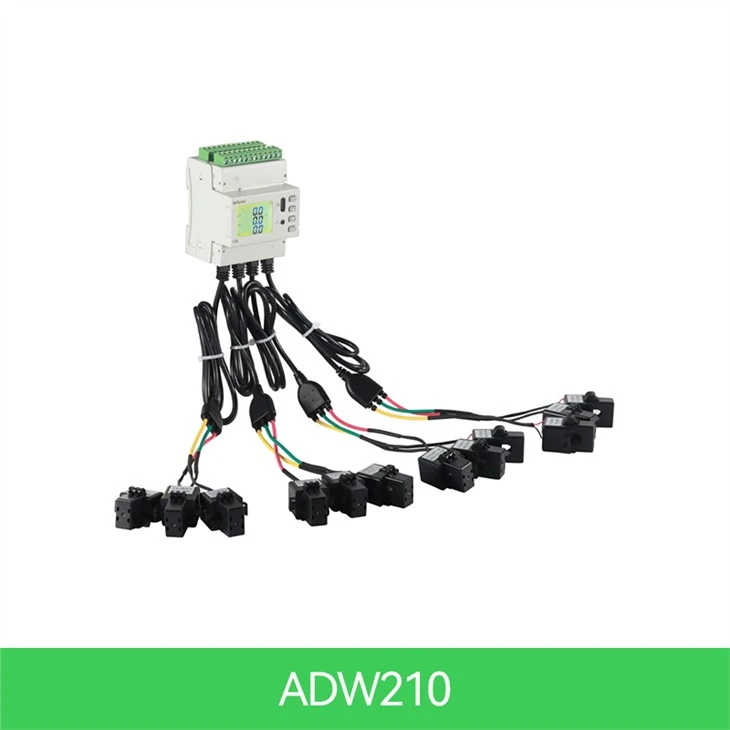

ADW210 serija šinskog tipa sa više petlji AC trofazni mjerni mjerači energije se uglavnom koriste za potpuno mjerenje električnih parametara više trofaznih petlji. Mogu se istovremeno povezati na strujni ulaz do četiri trofazne petlje.

ADW210

●N (1, 2, 3, 4) trofazno kolo potpuno električno mjerenje parametara, eksterni strujni transformator;

●Nadgledajte trofazni napon/struju, struju nulte sekvence i frekvenciju;

●Monitor trofazne snage, ukupne snage (aktivna, reaktivna i prividna);

●Monitor trofaznog faktora snage i ukupnog faktora snage;

●Monitor napona/strujnog faznog ugla, stepena neravnoteže napona/struje;

●Ukupni harmonici napona i struje monitora i podharmonici 2-31;

●Ekstremna evidencija napona, struje i snage tekućeg i prošlog mjeseca;

●Maksimalna struja, maksimalna potražnja za snagom i struja u realnom vremenu, potražnja za snagom u realnom vremenu;

●200 zapisa događaja, snimanje DIDO akcije;

●Podržava prenapon, prekomjernu struju, prekid faze, DI vezu i druge izlazne alarme;

●4-vremenska zona 14-podešavanje vremenske stope;

●Četiri kvadranta električne energije, 12-mjesečna višetarifna statistika električne energije;

●31 dan četvorokvadrantnog i višestrukog zamrzavanja električne energije, merenja električne energije unapred i unazad;

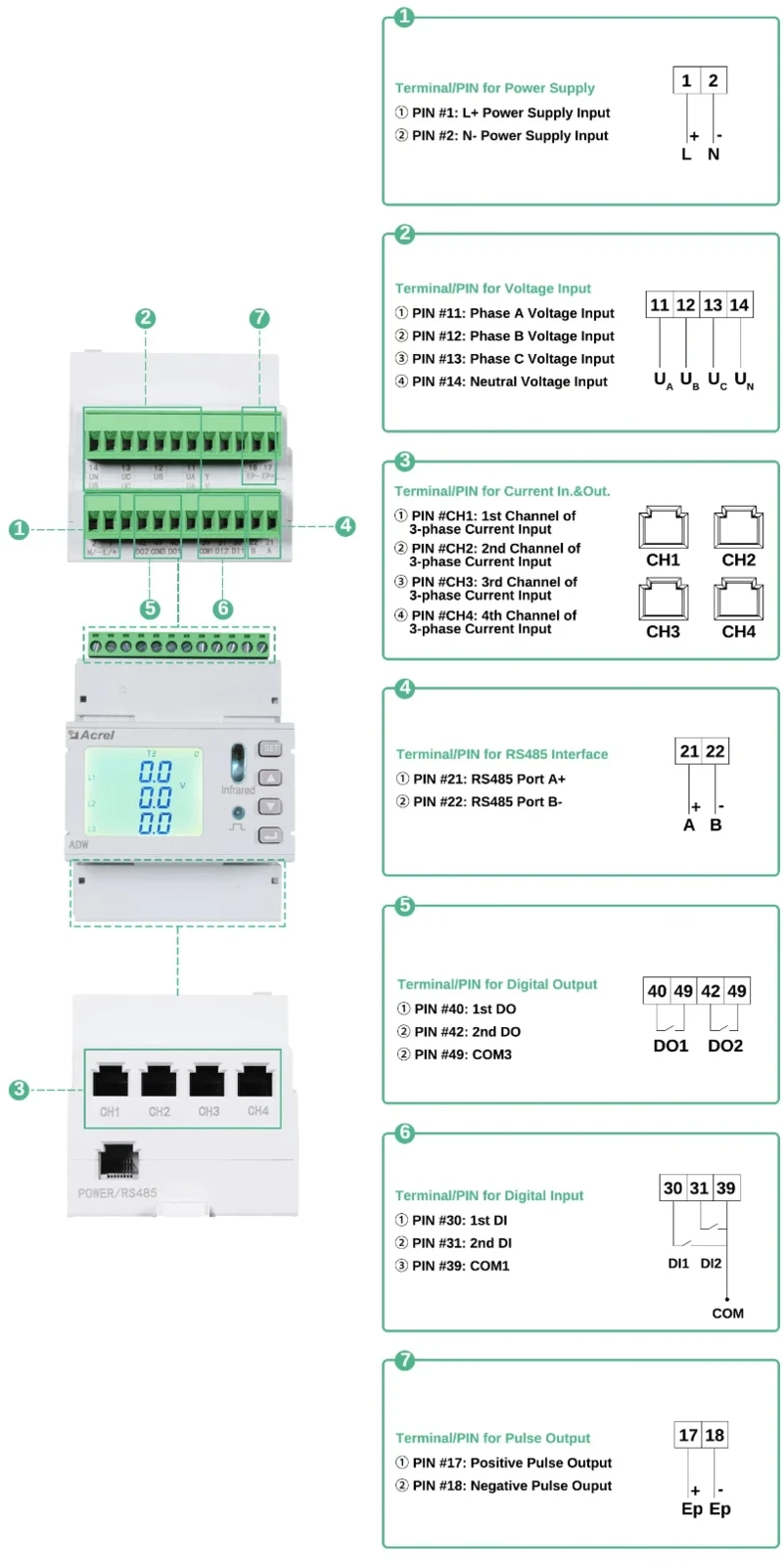

●Ulaz dvosmjernog prekidača, dvosmjerni prekidački izlaz, RS485 komunikacija, aktivni impulsni izlaz (odgovarajuća petlja se može prebaciti).

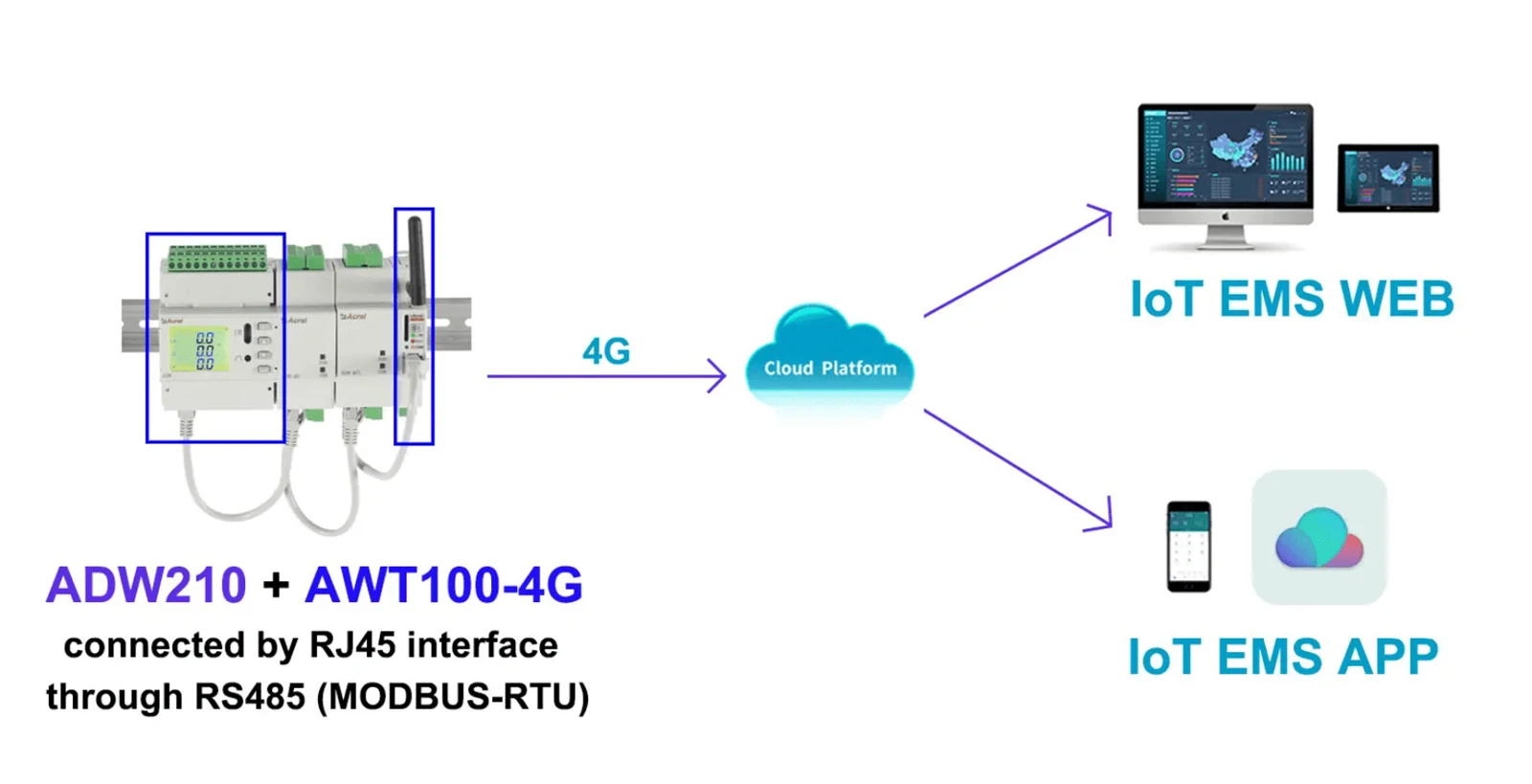

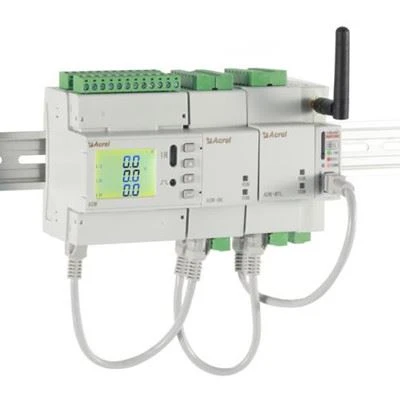

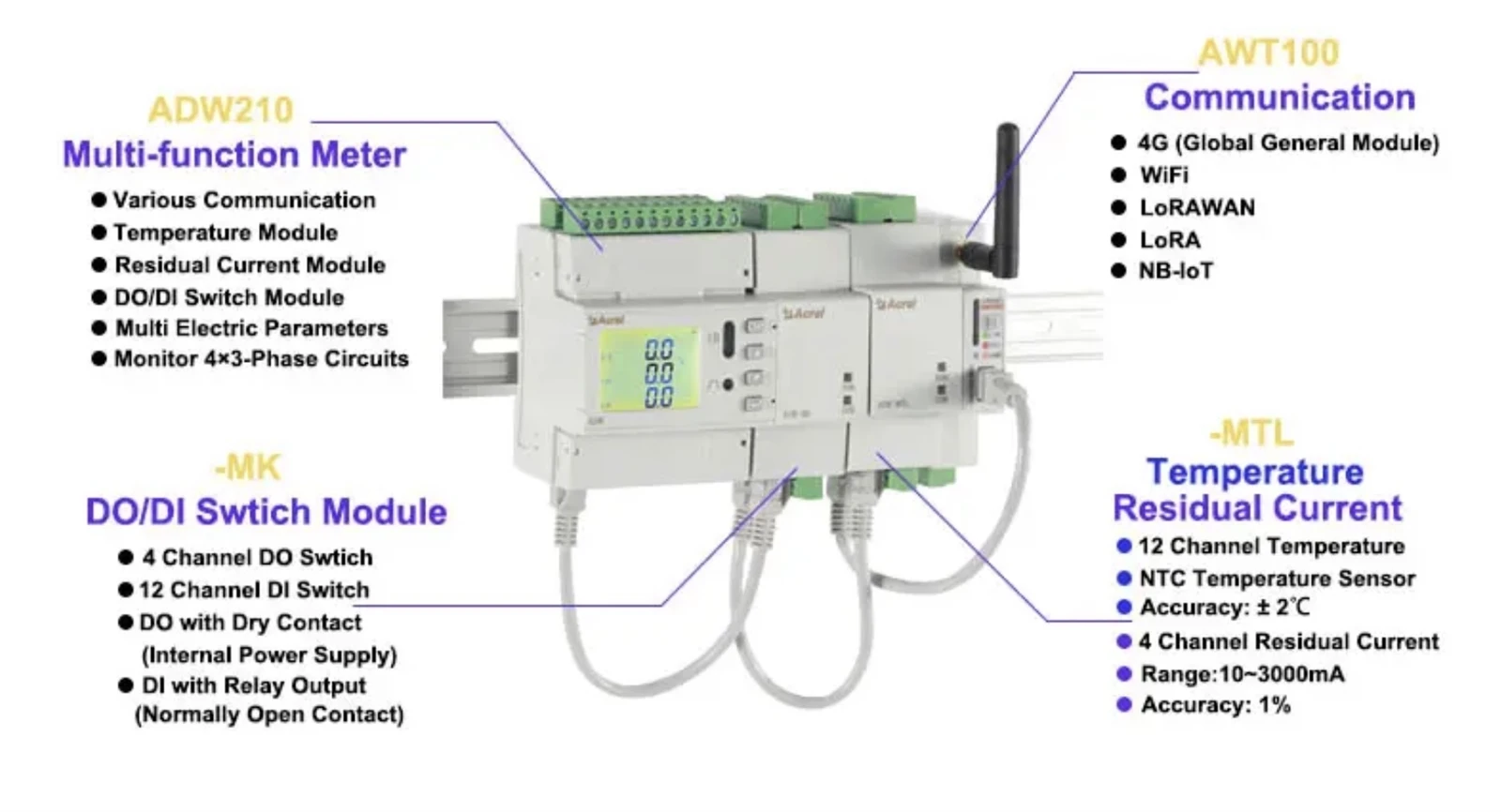

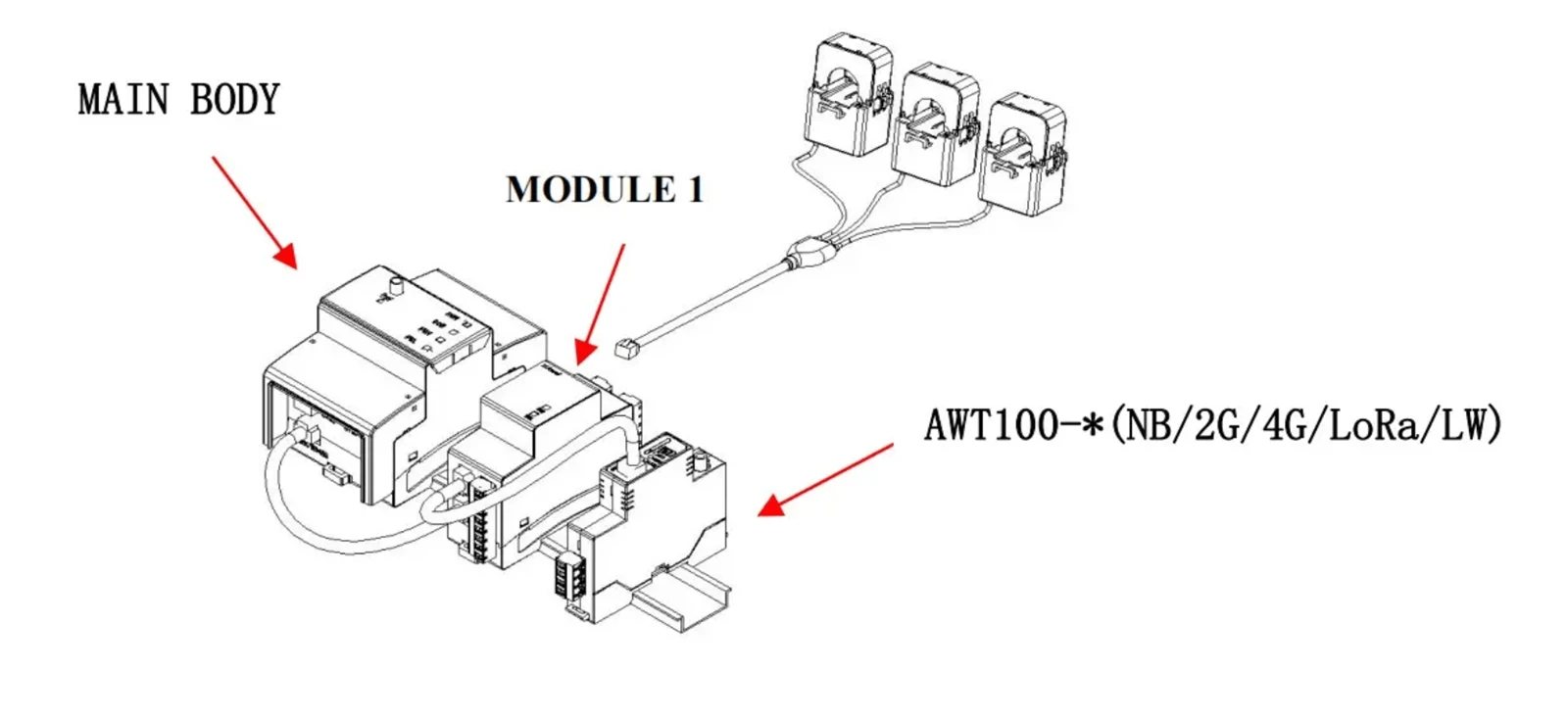

Prošireni komunikacijski modul --- AWT100:

●AWT100

● 4G (Globalni opći modul)

● WiFi

● LoRaWAN

● LoRa

● NB-IoT

Prošireni modul	Opis
AWT100 komunikacijski modul	4G (Globalni opći modul)
	4G (južnoamerički modul)
	LoRaWAN (868 MHz, 923MHz)
	LoRa (460~510 MHz)
	NB-IoT

ProširenoModul za mjerenje temperature i preostale struje --- MTL

●MTL

● Mjerenje temperature:-20 stepen ~+100 stepen

● Merenje preostale struje: 10~3000 mA

● Tačnost: Temperatura: ± 2 stepena; Preostala struja: 1% (Klasa 1)

product-482-408

Prošireni modul	Opis
-MTC temperatura & Residual Current Mjerni modul	Merenje temperature	-20 stepen ~+100 stepen
	Mjerenje rezidualne struje	10~3000 mA
	Preciznost	Temperatura:± 2 stepena; Preostala struja: 1% (Klasa 1)
	Napajanje	DC 12V;potrošnja: Manja ili jednaka 1W;RJ45 interfejs
	Komunikacija	RJ45 interfejs; MODBUS-RTU (komunikacija sa glavnim tijelom)

ProširenoDO/DI prekidač dodatni funkcionalni modul --- MK

●MK

● 12 kanalni DI (digitalni ulaz)

● 4-kanalni DO (digitalni izlaz)

product-482-408

Prošireni modul	Opis
-MK Switch Module	12 × DI (ulaz)	Ulaz sa suhim kontaktom sa ugrađenim napajanjem
	4 × DO (izlaz)	Relejni normalno otvoreni kontakt izlaz; ocjena AC 250V/3A ,DC 30V/3A
	Napajanje	DC 12V;potrošnja: Manja ili jednaka 1W;RJ45 interfejs
	Komunikacija	RJ45 interfejs; MODBUS-RTU (komunikacija sa glavnim tijelom)
