● Aplikacija
Posljednjih godina, kao odgovor na globalno zagrijavanje i klimatske promjene uzrokovane emisijom stakleničkih plinova, ， velike su se zemlje usredotočile na promicanje električnih vozila koja će zamijeniti tradicionalna vozila na gorivo. Izgradnja gomila za punjenje vrlo je važna u promociji novih energetskih vozila. Stoga se u svijetu pojavio veliki broj projekata gomila za punjenje.
Jednofazni i trofazni AC, DC mjerači energije u skladu su sa odgovarajućim IEC standardima i mogu se koristiti u svim vrstama AC i DC punjenja za ostvarivanje mjerenja energije punjenja, te mogu prenositi električne parametre u stvarnom vremenu putem komunikacije.

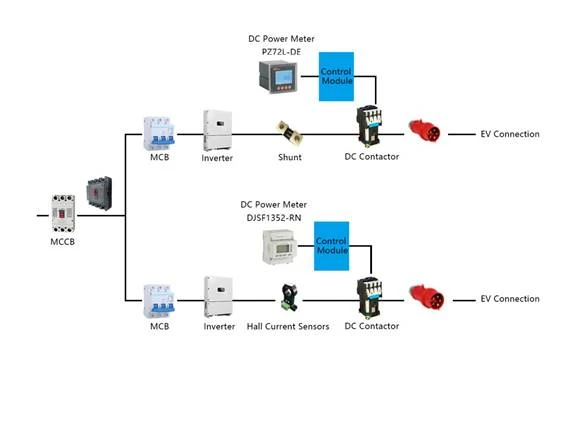

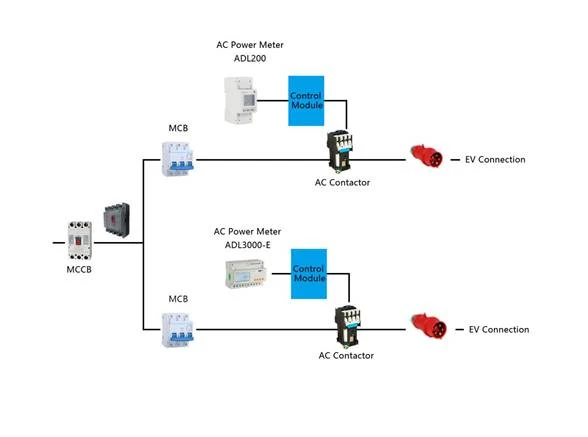

Struktura
Glavne funkcije
Može mjeriti i prikazivati električne parametre kao što su napon, struja, snaga, energija i podržavati komunikaciju RS485 i izlaz impulsa električne energije.
1. Tačnost
Energetska tačnost: Klasa 0,5S ili Klasa 1
2. Opcionalna konfiguracija
Opcionalno više tarifa.
3. Certifikat
Sa CE ili IEC certifikatom.
Izbor proizvoda
Stavka | Oblik | Tip | Funkcija |
Jednofazni mjerač naizmjenične energije |
| ADL10-E | Din šina montirana; jednofazni 60A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol). |
| ADL100-ET | Din šina montirana; jednofazni 60A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol). izlazni impuls energije; opcionalna više tarifa. | |
| ADL200 | Din šina montirana; jednofazni 80A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija itd .; RS485 komunikacija (Modbus protokol); izlazni impuls energije; opcionalna više tarifa. | |
Trofazni mjerač naizmjenične energije |
| ADL400 | Din šina montirana; trofazni 80A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol); izlazni impuls energije; opcionalna više tarifa. |
| ADL3000-E | Din šina montirana; trofazni 80A, 50/60Hz ulaz; mjerenje električnih parametara kao što su napon, struja, snaga, energija; RS485 komunikacija (Modbus protokol); izlazni impuls energije; opcionalna više tarifa. | |
Mjerač istosmjerne energije |
| PZ72 (L) -DE | Montiran na ploču, mjeri istosmjerni napon, struju, snagu; merenje jednosmerne energije; direktni priključni napon 0-1000V; podrška za mjerenje struje 75mV izlaz šanta, podrška 0-5V, 0-20mA izlaz hale; RS485 (protokol Modbus) |
| DJSF1352 | Zidno montirano, mjeri istosmjerni napon, struju, snagu; merenje jednosmerne energije; direktni priključni napon 0-1000V; mjerenje struje podržava izlaz šanta 75mV, podržava 0-5V, izlaz 0-20mA hale; RS485 (protokol Modbus) | |
| DJSF1352-RN | Montiran na Din-rail, podržava opcionalni dvokanalni DC napon, struju, mjerenje snage; merenje jednosmerne energije; direktni priključni napon 0-1000V; podrška za mjerenje struje, izlaz šanta 75mV, podrška Hall senzor 0-5V, izlaz 0-20mA; RS485 komunikacija (Modbus protokol) | |
Shunt |
| AFL-T | Uobičajena specifikacija: 300A/75mV |
Hall senzor |
| AHKC | Uobičajena specifikacija: 1000A/5V |

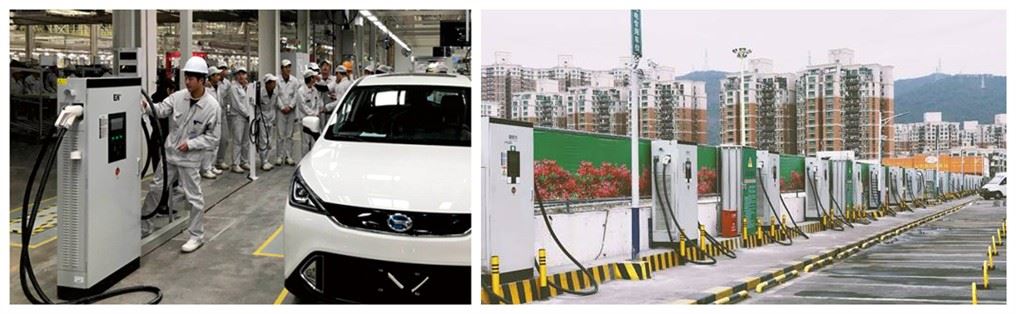

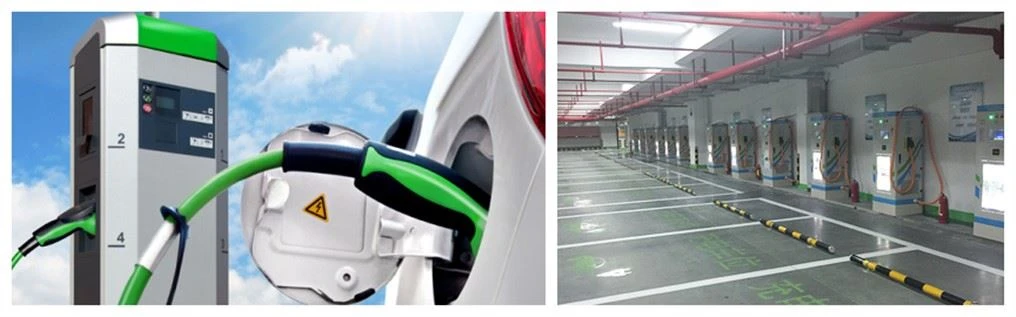

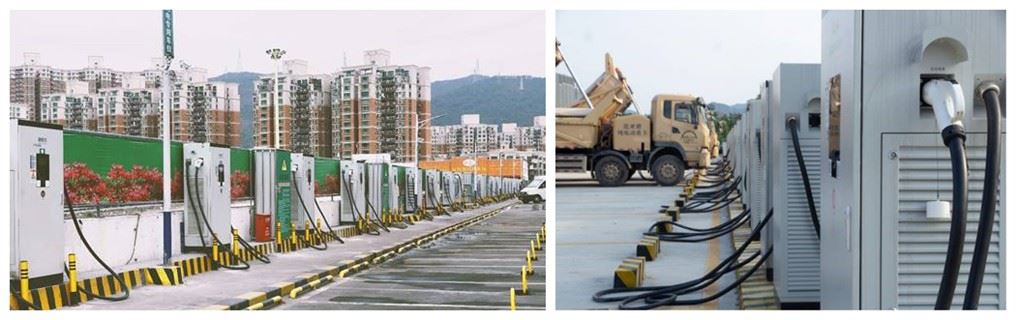

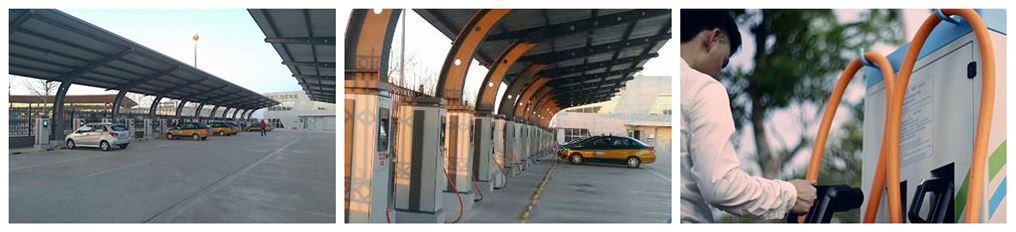

Fotografije na web lokaciji
