Opis

ADW350 bežični mjerni mjerač se uglavnom koristi za mjerenje trofazne aktivne energije na niskonaponskim mrežama. Proizvod se može pohvaliti prednostima uključujući kompaktnu veličinu, visoku preciznost, bogate karakteristike. U skladu sa različitim zahtjevima, postoje mnoge komunikacijske funkcije kao što su RS485 komunikacija, NB, 4G, dodavanje novog režima trenutnog uzorkovanja pomoću eksternog transformatora.

Može se fleksibilno ugraditi u razvodnu kutiju kako bi se postigli zahtjevi za mjerenje električne energije, nadzor rada i održavanja ili nadzor snage za različite regije i različita opterećenja.

Parametar

Ulaz napona	Nazivni napon	AC: 3×57,7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Referenca frekvencija	AC: 50Hz
	Potrošnja	& lt;0,5VA (Svaka faza)
Trenutni ulaz	Ulazna struja	AC: 3×20(100)A DC: 50A, 100A
Trenutni ulaz	Potrošnja	& lt;1VA (svaka faza)
Pomoćna snaga	Napajanje	AC: 85~265V DC: 48V±20%
Pomoćna snaga	Potrošnja energije	& lt;5W
Performanse mjerenja	Električni parametar	Klasa 0.5
Performanse mjerenja	Aktivna energija tačnost	Klasa 1
	Temperaturni opseg	-40℃~100℃
	Temperatura tačnost	±2℃
DO	Contact Rating	5A，AC250V/DC30V
Puls	Width of pulse	80±20ms
Puls	Pulsna konstanta	AC: 400 imp/kWh DC: 1600 imp/kWh
Komunikacija	Bežični	2G；NB；4G
	Infracrveni komunikacija	Konstantna brzina prijenosa je 1200
	Interfejs	RS485 (A, B)
	Način povezivanja	Oklopljeni provodnici upredene parice
	Protokol	MODBUS-RTU

Preciznost

Klasa 0.5
Measurement
U, I, P, Q, S, PF, F
Harmonična funkcija

THDv, 2.-31
DI/DO
3DO

Measuring Channel

3 DC kanal ili 1 AC kanal trofazni

Dimenzija (D*Š*V)
72*71,5*92,6 mm
Instalacija
DIN 35 mm
Komunikacija
NB-IOT, infracrveni, 2G, 4G
Merenje temperature
Dvosmjerna temperatura

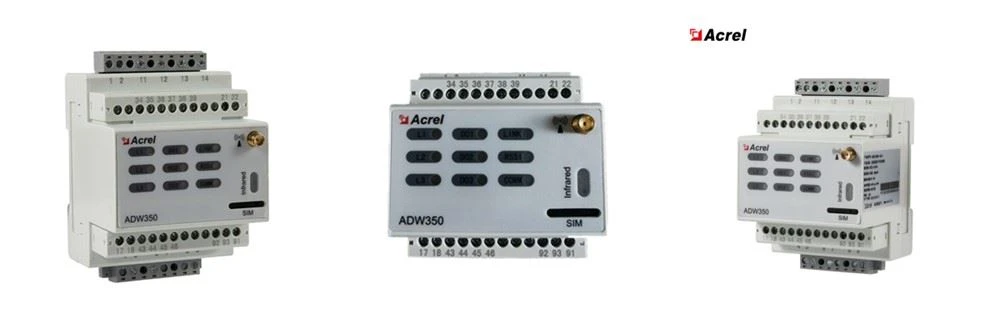

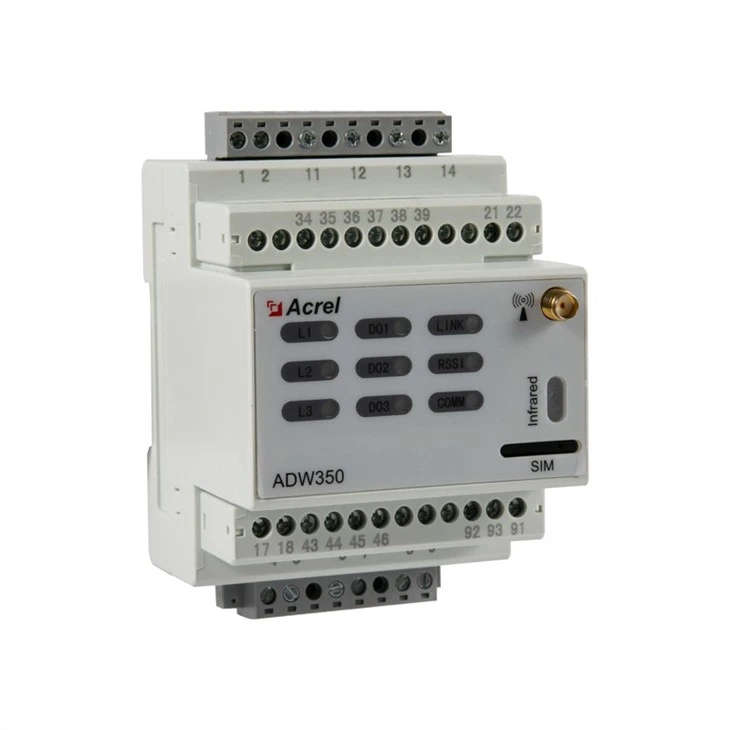

Izgled

112999a_

Kako odabrati svoj DC transformator

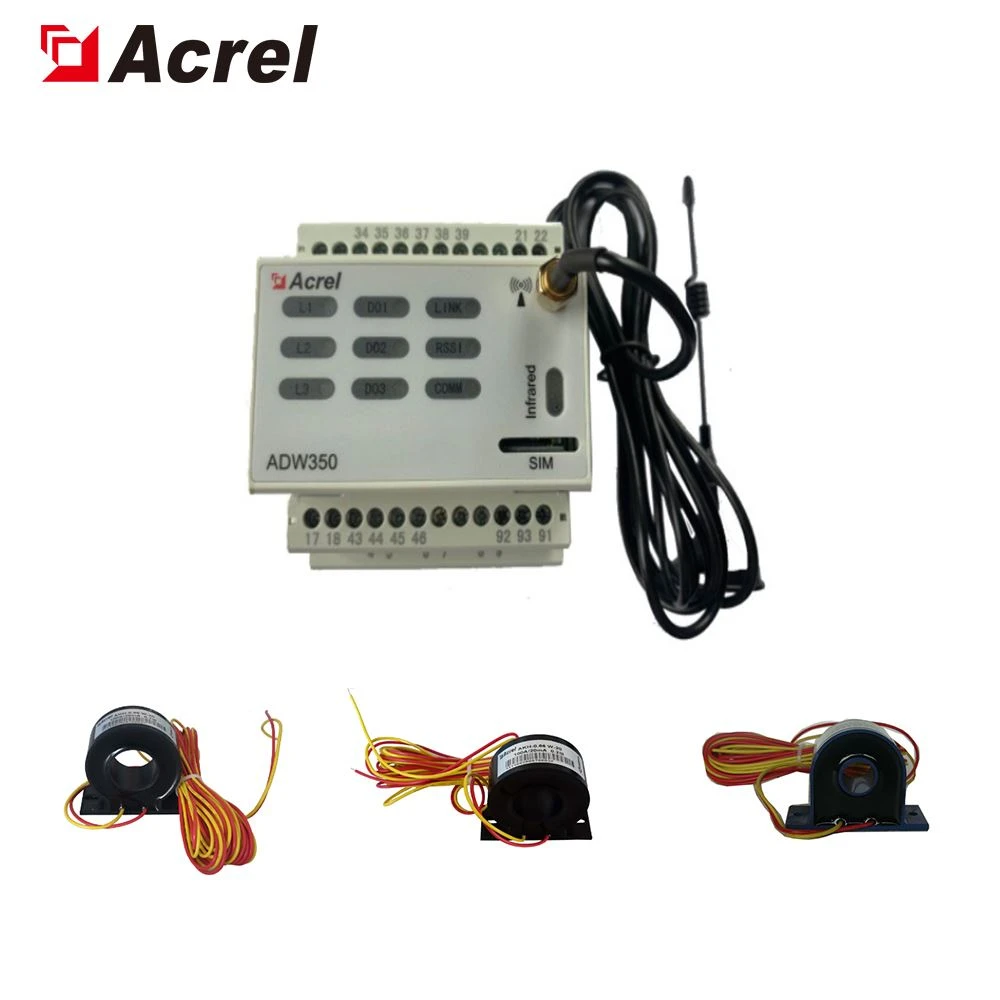

with ct ac

ADW350 bežični DC multi-Loop Din Rail mjerač energije se uglavnom koristi za mjerenje istosmjerne ili tri AC aktivne energije na niskonaponskoj mreži. Proizvod se može pohvaliti prednostima uključujući kompaktnu veličinu, visoku preciznost, bogate karakteristike.

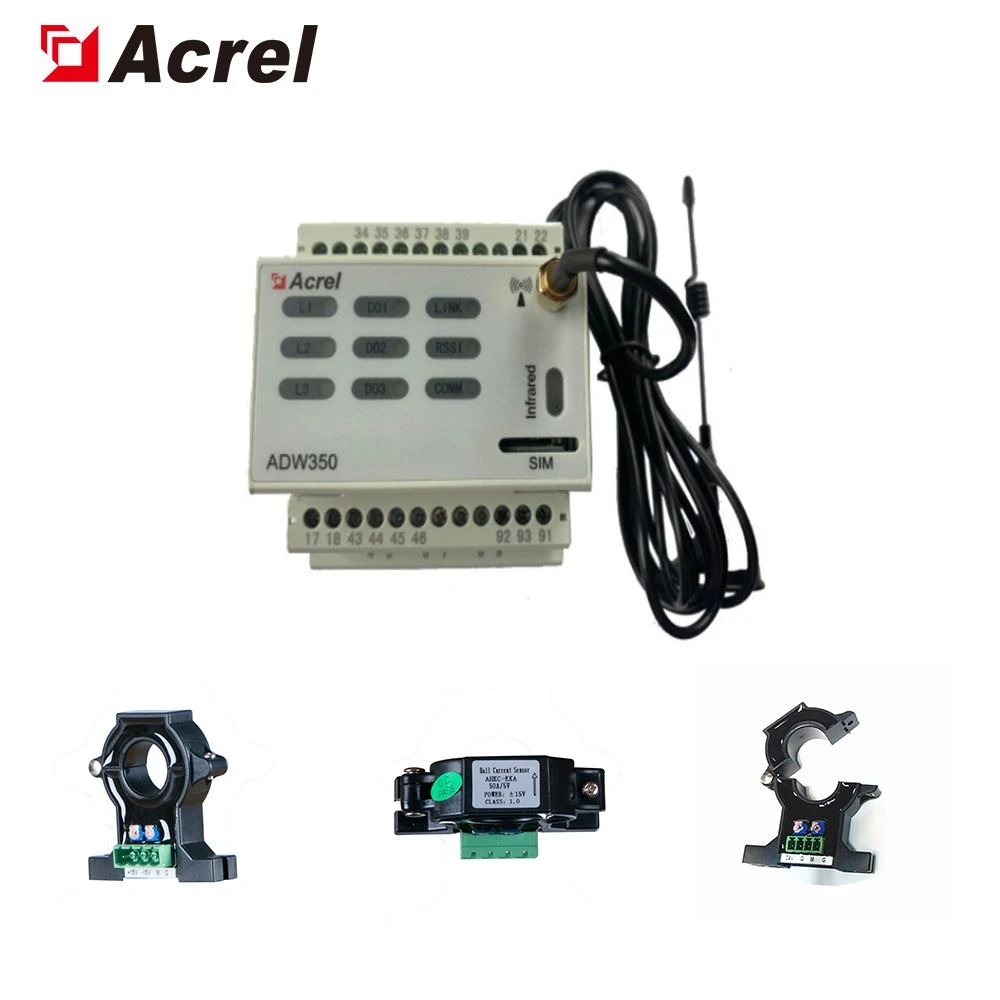

with hall dc

U skladu sa različitim zahtjevima, postoje mnoge komunikacijske funkcije kao što su RS485 komunikacija, NB, 4G, dodavanje novog režima trenutnog uzorkovanja pomoću eksternog transformatora.
