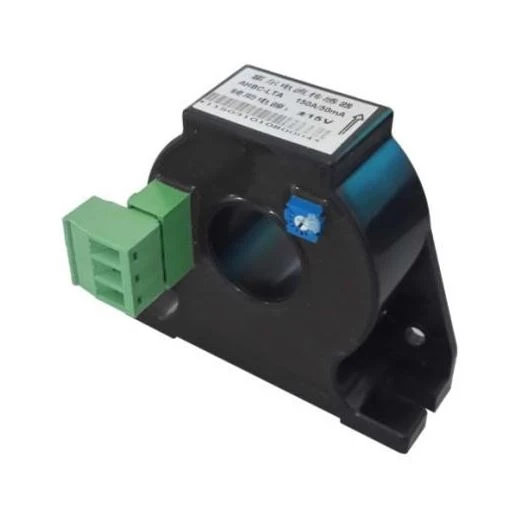

Senzor struje zatvorene petlje Hol se naziva i Senzor struje magnetnog balansa Halla. On uvlaci spomenutu teoriju sa teorijom magnetnog balansiranja. Drugim riječima, koncentrator feromagnetskog polja koncentrira magnetsko polje koje generira primarna struja i primjenjuje ga na komponentu Hale. Tada se izlaz signala napona iz Hal komponente pojačava i postaje ulaz pojačala snage. Izlazna struja pomaka teče kroz sekundarni kompenzirajući zamotaj. Magnetsko polje generirano sekundarnim zamotalom je suprotno od polja koje generiše primarna struja. Na taj način, primarno polje je nadoknađeno i izlaz hale se postepeno smanjuje. Kada je primarno polje ekvivalentno sekundarnom, a odmak struje stabilno, to je magnetsko balansiranost. Ovo kolo se uglavnom sastoji od komponente za konverziju elektromagnetizama, pojačivača kola i pogona kompenzirajućeg kruga.

1 Objašnjenje za tip

2Specifikacija i veličina (jedinica：mm)

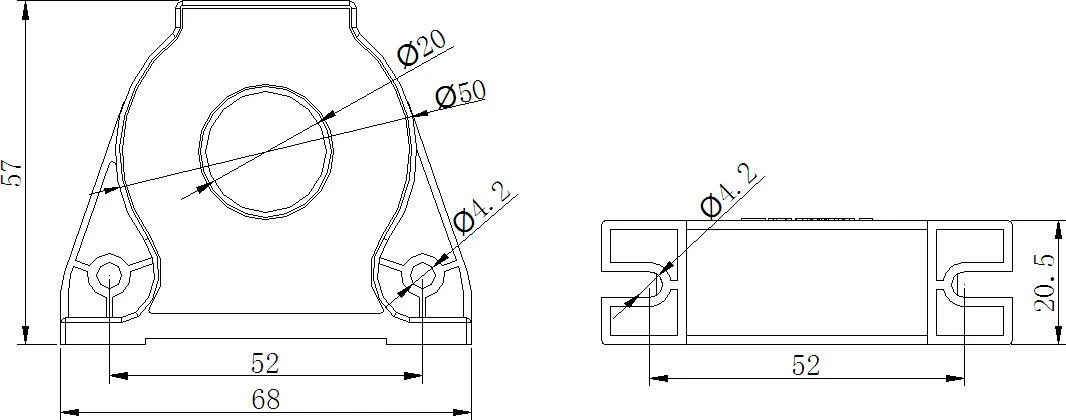

2.1 Veličina orisa AHBC-LTA

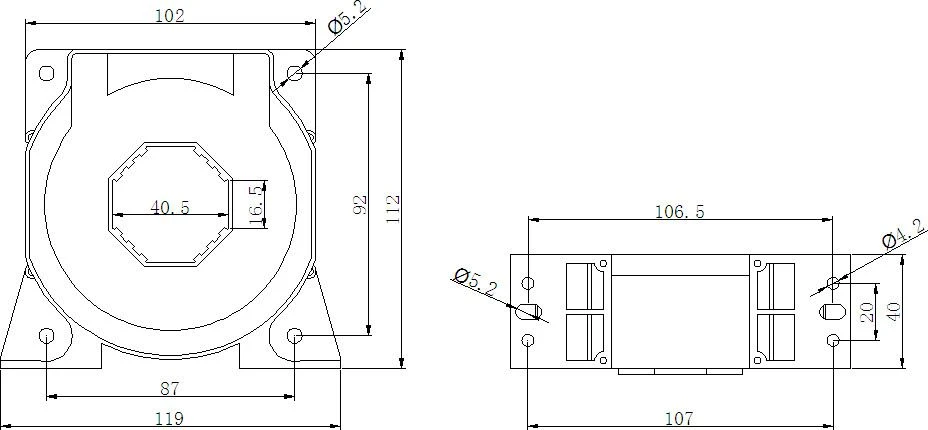

2.2Veličina linije AHBC-LT1005

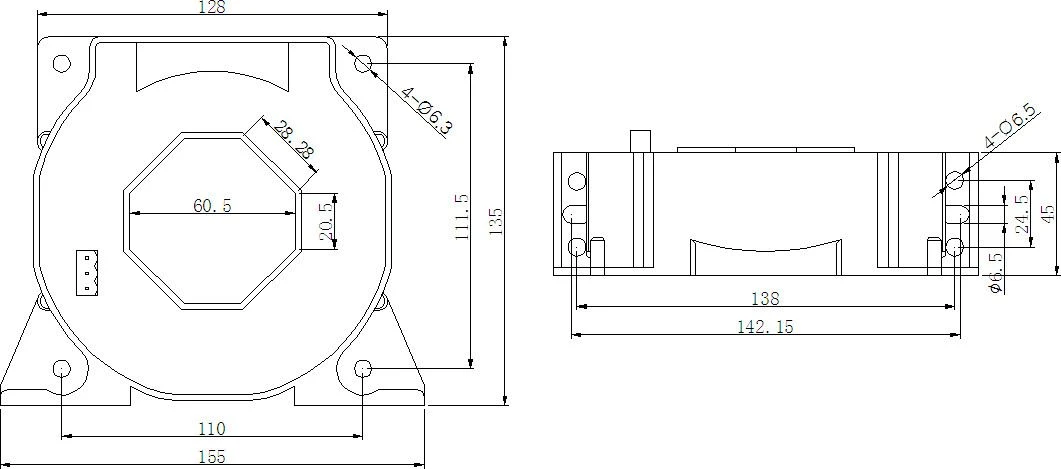

2.3 Veličina linije AHBC-LF

3.Unakrsna referentna tabela spec. -parametar

Specifikacija	Ocijenjena struja	Napajanje	Ocijenjeni izlaz	Mještanje otvora (mm)	Precizni stepen
AHBC-LTA	100~300A	±15V	50mA /100mA	φ 20	0.5
AHBC- LT1005	1000A	±15V	200mA	/	0.5
AHBC-LF	2000A	±15V	400mA	/	0.5
