Opis proizvodnje

Senzori istosmjernog napona BM serije su mjerni modul koji pretvara izmjereni istosmjerni napon u proporcionalnu ISTOSMJERNU struju ili DC signal napona prema teoriji optičke izolacije. Ulazna strana je visoko izolirana od izlazne strane.

Visoka tačnost, linearnost i integracija, mala veličina, jednostavna struktura, dugoročna stabilnost i prilagodljivost raznim uslovima rada. Naširoko se koriste za kontrolu sistema i detekciju električne opreme u elektroelektrom, nafti, rudniku, hemikalijama, željeznici, komunikaciji, sektorima za automatiziranje zgrada.

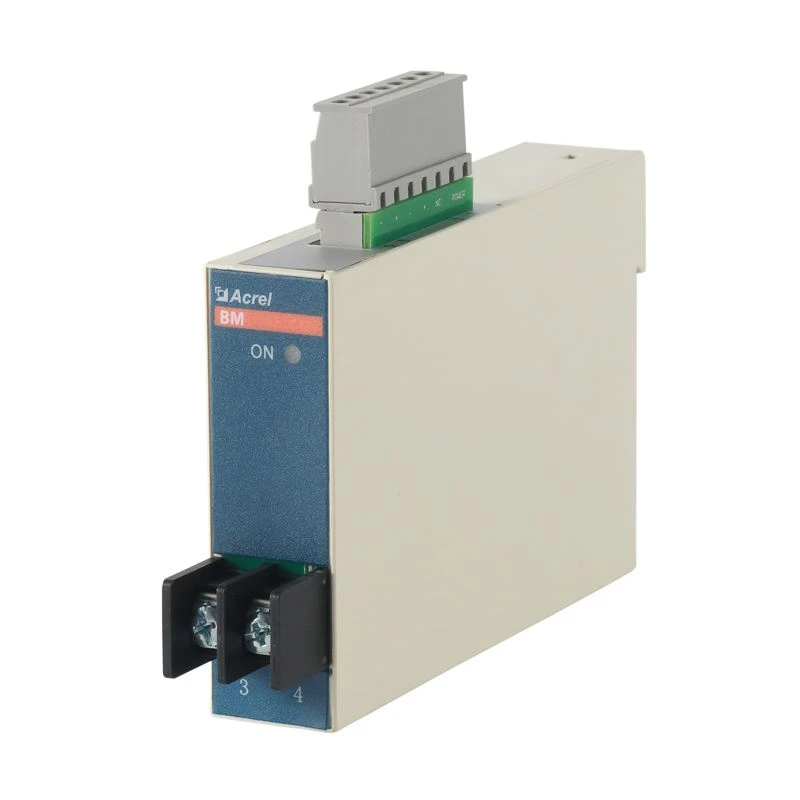

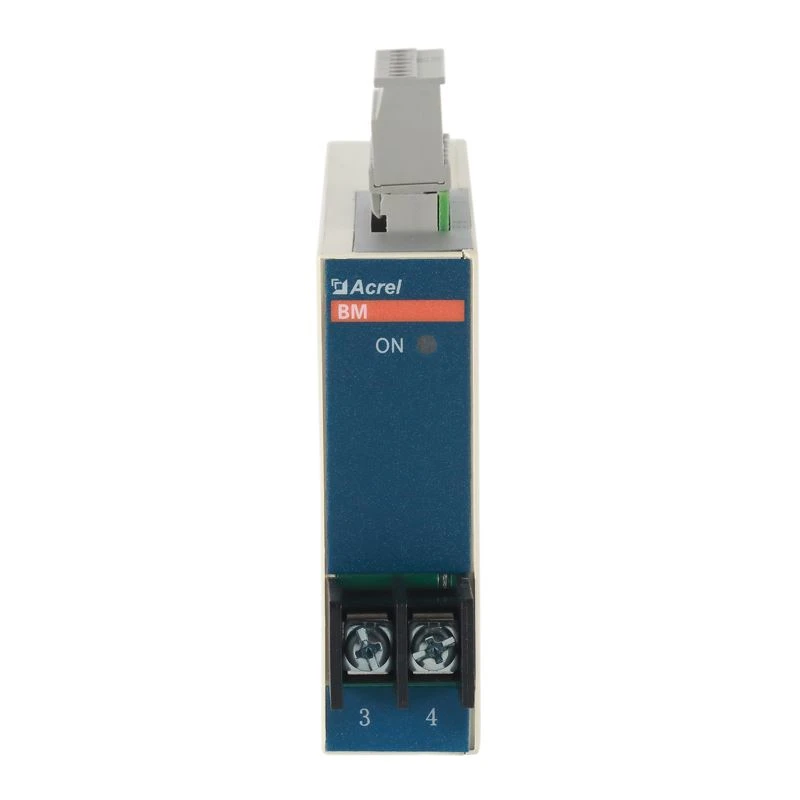

Izgled

Parametri

Tehnički parametri		Indeks
Unosa		Ocijenjeni napon DC300~1500V
		Mjedni raspon napona 120% * Vpn
Izlazni	Nominalna vrijednost	napon:DC 0-5V-DC0-10V ; struja:DC 4-20mA-DC 0-20mA
	Zaštita od preopterećenja	Max. izlaz≤ 150% pune skale
	Otpornost na teret	>5000Ω(izlaz napona)/<450ω(current>
Napajanje		DC12V / DC15V / DC24V / DC48V(Optional)
Precizni stepen		0.5
izdrži napon		Frekvencija snage izdrži napon 3500VAC između ulaza/ izlaz i napajanje
Greška linearnosti		0.2%
Offset napon / Offset Struja (Ta =+25°C)		50mV(odgovara izlazu napona)/80uA( odgovara trenutnom izlazu)
Vrijeme odziva		≤ 30mS
Otpornost na izolaciju		>20MΩ@DC500V

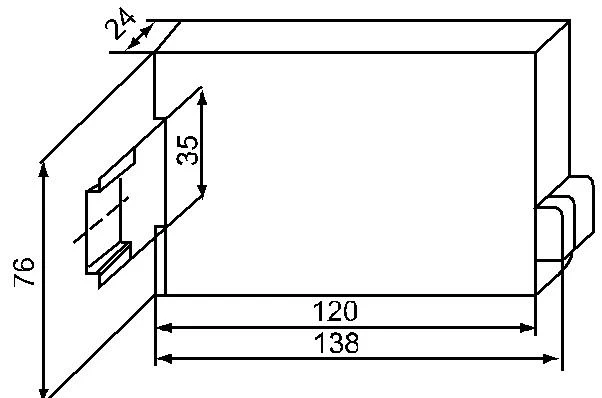

Metod instalacije		Sa šinom vodiča TS35
Ambijentalni uvjeti	Temperatura	Operativna temperatura:-10°C-+55°C; temperatura skladištenja: -40°C-+85°C
	Vlažnost	≤93%RH, nema roљe, nema agresivnog gasa
	Visinu	≤2500m
